Rails de montage de panneaux solaires en aluminium

Les rails de montage de panneaux solaires en aluminium TF-RL-B48 sont conçus pour les toits. Ils sont généralement utilisés pour une installation là où il existe une exigence de résistance de structure élevée. La conception du profil de rail est plus solide et plus épaisse que les rails de toit ordinaires sur le marché, elle pourrait être appliquée dans certains projets avec une vitesse de vent forte pouvant atteindre 60 m/s.

FICHE DE DONNÉES

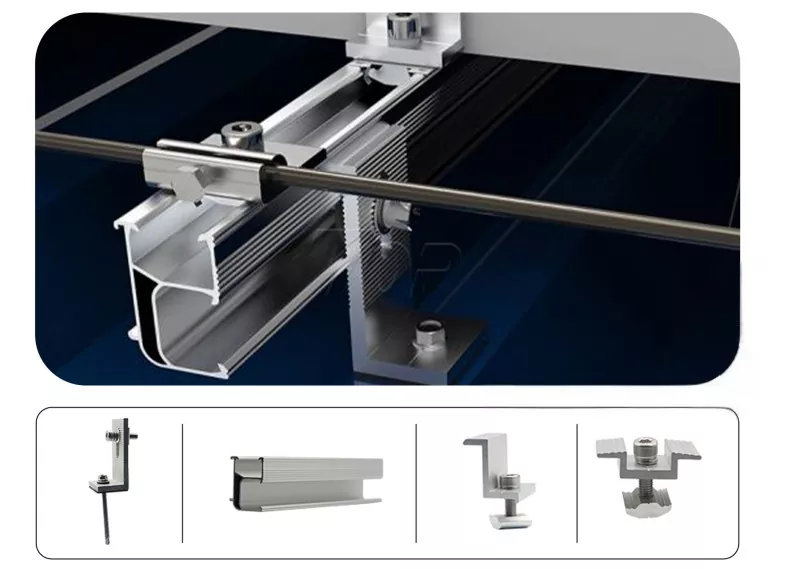

Les rails PV TF-RL-B48 étaient populaires en raison de leur conception spéciale, ils sont conçus avec une fente à l'arrière du profilé, de sorte que le connecteur de rail peut être installé à l'arrière du rail, ce qui n'affectera pas l'installation des pieds en L ou du crochet pour toit en tuiles.

De cette façon, l’équipe d’installation n’a pas à se soucier du problème d’interférence, ce qui permet d’économiser du temps d’installation.

L'épaisseur de la couche d'anodisation de nos rails de montage pour panneaux solaires en aluminium est supérieure à 10 μm, avec un bon aspect et une forte résistance à la corrosion. Ce qui les rend adaptés à une utilisation en extérieur sous différents climats. (des exigences différentes pour la couche d'anodisation peuvent également être personnalisées)

Le poids des rails de montage solaires en aluminium est léger, facile à manipuler et à installer, ce qui permettra d'économiser des coûts de main-d'œuvre et de prendre en charge une installation flexible.

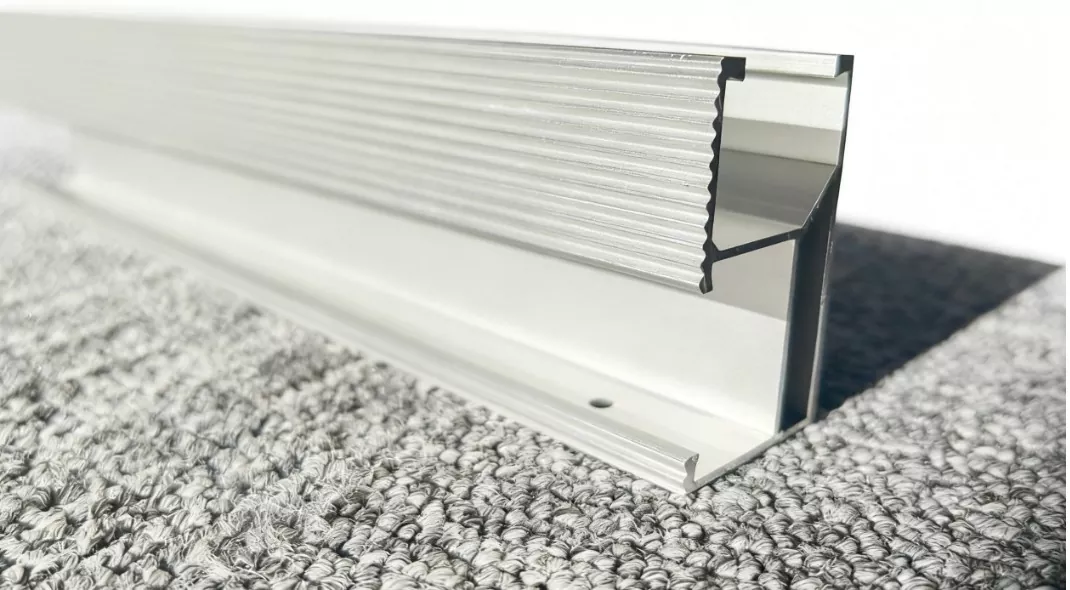

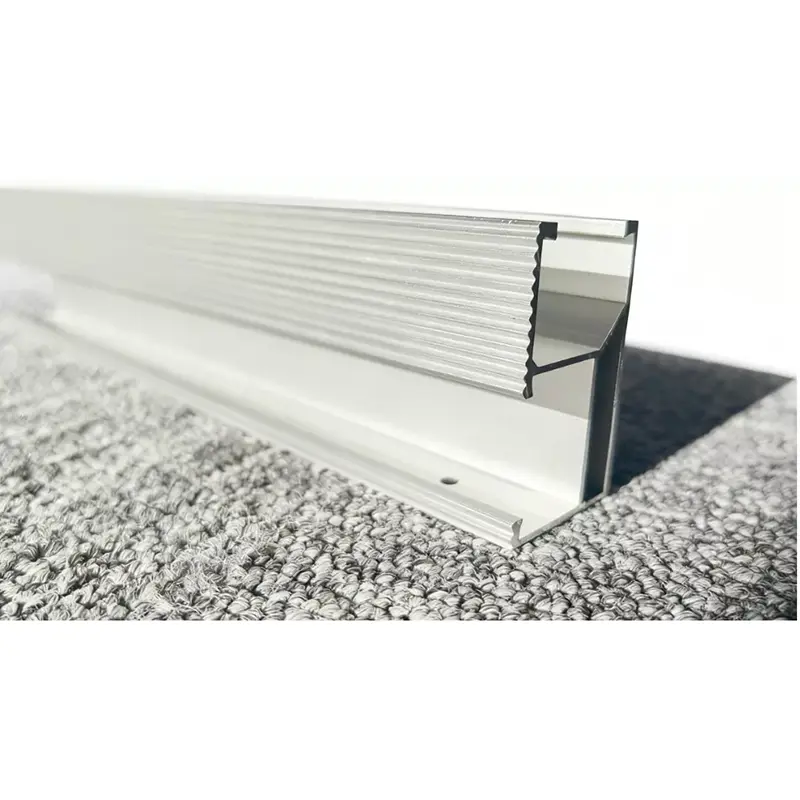

La face avant du rail de toit comporte des rayures, ce qui peut augmenter la stabilité des accessoires du crochet de toit ou des pieds en L pour s'adapter parfaitement à celui-ci.

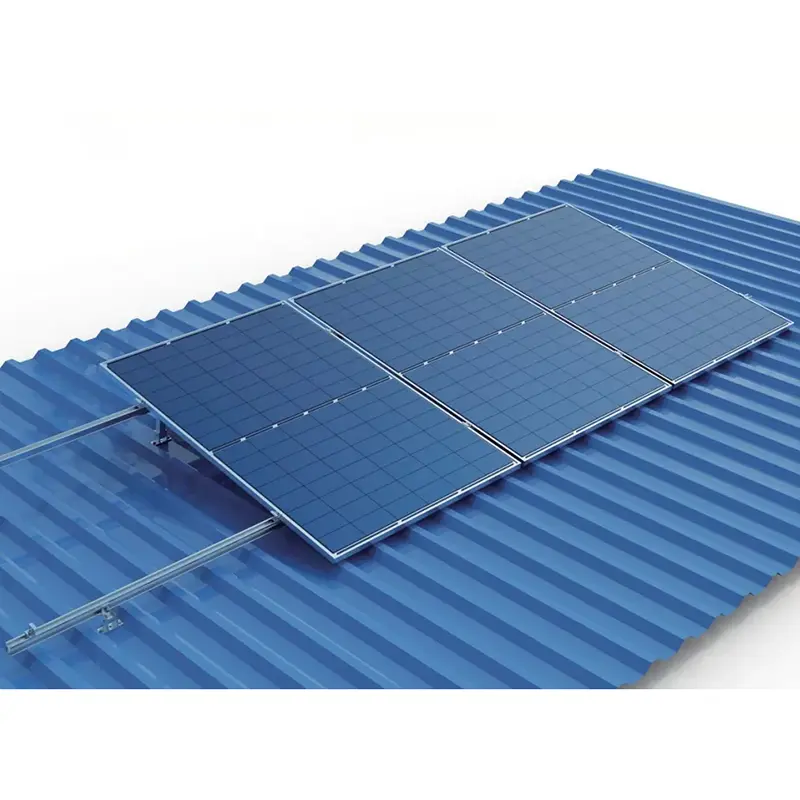

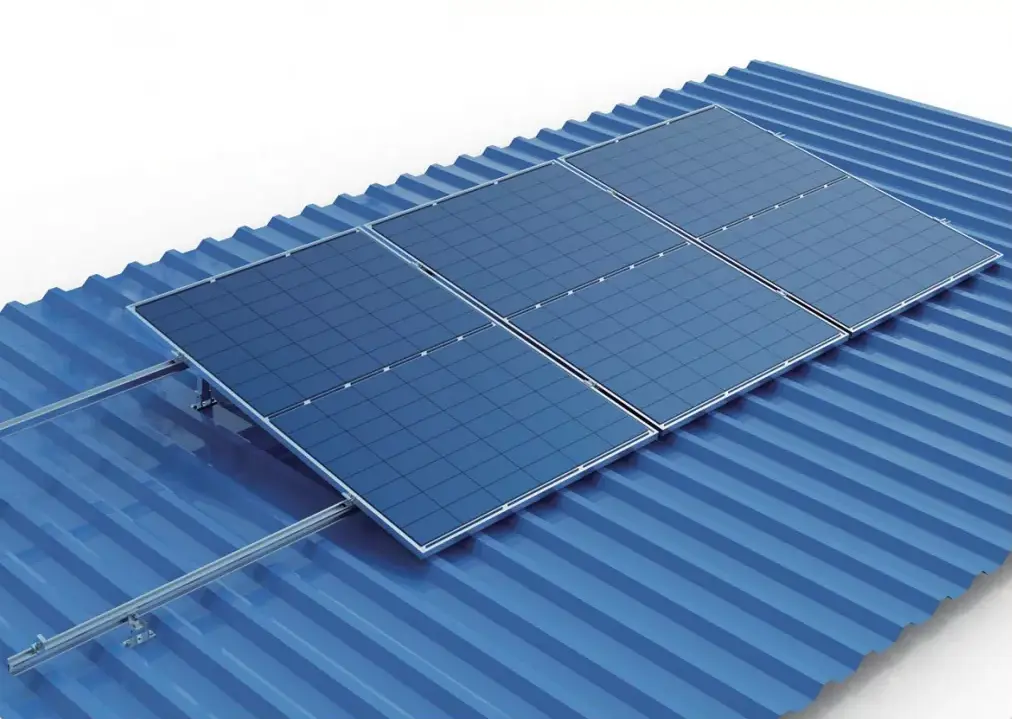

La structure de montage pour toit métallique comprenant : pied en L, rail solaire, pince d'extrémité, pince intermédiaire, etc.

Des couleurs argent et noir sont disponibles, et la longueur peut être personnalisée selon la demande du projet.

La quantité de chaque article peut être ajustée en fonction des besoins

Quels sont les kits de montage complets de ce système de rayonnage solaire ?

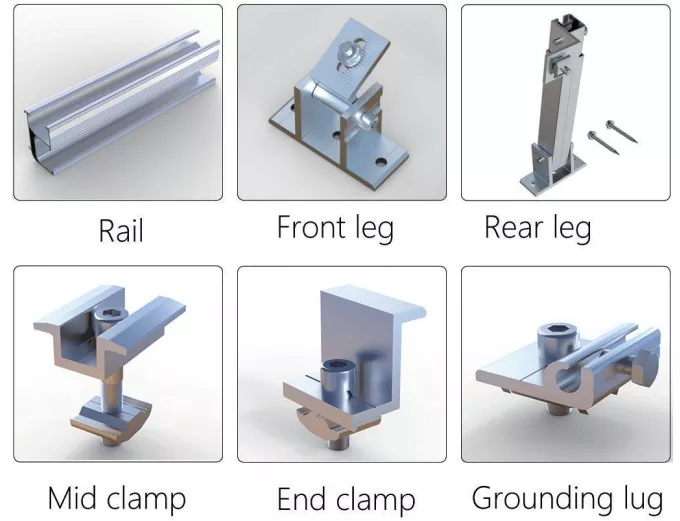

L'ensemble des kits contient principalement des rails, un pied avant, un pied arrière et des pinces telles qu'une pince centrale, une pince d'extrémité et une cosse de mise à la terre, etc.

Comment installer des rails sur le toit ?

1. Mesurez la taille du toit pour vérifier la quantité de rails de montage de panneaux solaires en aluminium.

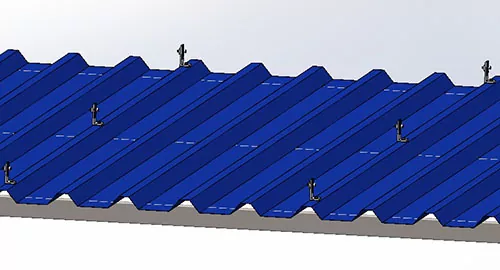

2. Installez la base de support de rail. Par exemple, sous le type de solution L Feet, montez d'abord les kits de pieds L sur le toit positionnel.

3. Rails coulissants entre les pieds en L d'une même ligne, en les fixant avec le boulon à fente en T sur les pieds en L. Les rails seront reliés par des connecteurs de rail comme dans les figures ci-dessous.

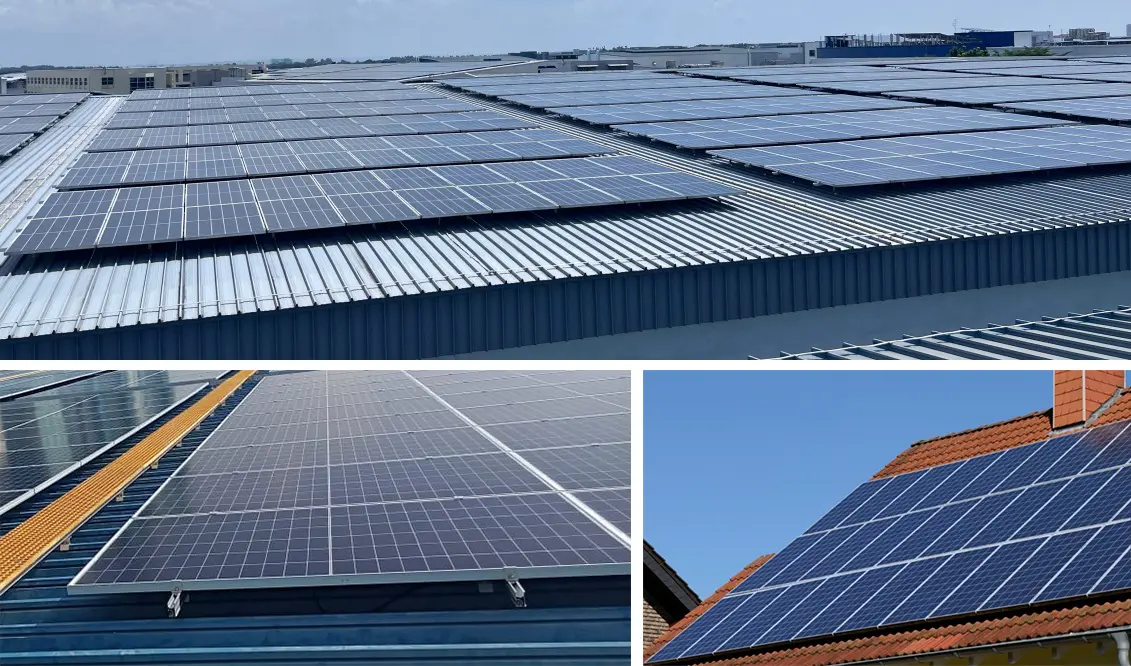

Cas de projet
