Fabricant et fournisseur de rails de montage pour panneaux solaires
Marque solaire Xiamen TopfenceRails de montage pour panneaux solairesutilisés pour les systèmes solaires de toit sont des matériaux en aluminium de haut niveau optimisés pour le montage de panneaux solaires.

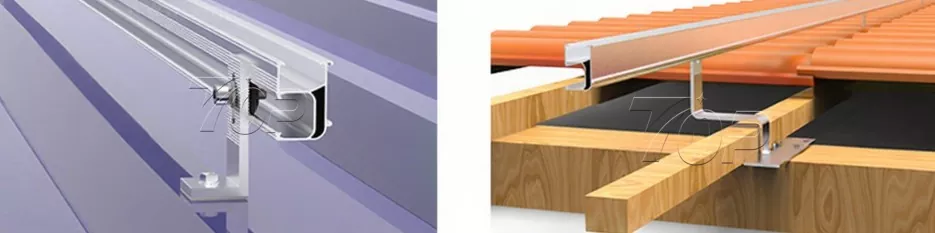

Rails solaires de type toit :
L'aluminium 6005-T5/T6 présente des caractéristiques de haute résistance, une excellente résistance à la corrosion et un poids extrêmement léger, le matériau le plus approprié pour les systèmes de rayonnage sur toit.
Rail B46 série TF-RL | Longueur 4000 mm, 4200 mm, 4500 mm, 4800 mm, etc.
Taille normale : 27,3 * 48,3* 4500 mm
Traitement de surface : ≥10μm

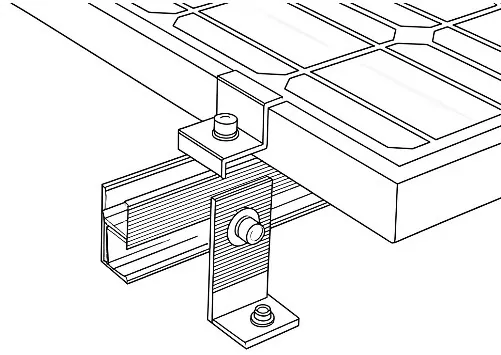

Les kits de montage sur rails
Détails de conception de la structure : prenez par exemple le TF-RL-B46 qui est l'un des modèles les plus populaires.
Dimensions des structures :
|
Paramètres géométriques de section de la structure |
|||||||
|
(1) Rails : |
B46 |
Matériel: |
AL6005-T6 |
||||
|
σs= 250 |
N/mm2 |
E = 70 000 |
N/mm2 |
||||
|
Paramètres de géométrie de section |
|||||||
|
UN(mm2) |
197.0 |
IP(mm4) |
64335.0 |
||||
|
Ex(mm4) |
43678.0 |
Iy(mm4) |
20657.0 |
||||
|
Zxup(mm3) |
1804.0 |
Zyleft(mm3) |
1703.0 |
||||
|
Zydown(mm3) |
2004.0 |
Zyright(mm3) |
1306.0 |
||||
Poids/mètre = Densité ρ(kg/m³) × Section A(m2) × g(N/kg)
=2710 × 0,00019696 × 9,8
=5,23 N/m
Analyse de la composition chimique du rail en aluminium B46 :
(Méthode de test : GB/T3190-2008,OES)
|
Éléments chimiques de AL6005-T6 |
|||
|
Élément |
Le règlement du 6005 |
Produits en aluminium Antai (AT6006 -T6) |
Conclusion |
|
Si |
0,6－0,9 |
0.62 |
Passer |
|
Fe |
≤0,35 |
0.13 |
Passer |
|
Cu |
≤0,10 |
<0,001 |
Passer |
|
Mn |
≤0,10 |
0.003 |
Passer |
|
Mg |
0,40-0,60 |
0.56 |
Passer |
|
Cr |
≤0,35 |
0.001 |
Passer |
|
Zn |
≤0,10 |
0.01 |
Passer |
|
Ti |
≤0,10 |
0.014 |
Passer |
|
Al |
marge |
marge |
Passer |
Essai de traction :
Méthode d'essai : JIS Z 2241-2011
Propriétés mécaniques de AL6005-T6
|
Élément de test |
Type d'échantillon |
Résistance à la traction (Rm)(Mpa) |
Force d'épreuve (R0,2) (Mpa) |
Allongement après fracture (A50 mm)(%) |
|
Résultat |
N°13B |
295 |
263 |
10 |
Les accessoires du kit de montage sur structure ferroviaire :
|
|
|
|
|
|
Deux fils de boulons |
Crochets de toit |
Kit pieds en L |
Pince intermédiaire 1 |
|
|
|
|
|
|
Pince intermédiaire 2 |
Pince d'extrémité 2 |
Feuille conductrice |
Plus d'applications ferroviaires
- View as
Supports de rail de montage de panneau solaire en aluminium
Supports de rail de montage de panneaux solaires en aluminium fabriqués par Xiamen Topfencesolar de Chine à l'aide de crochets de toit montés sur la poutre pour supporter les rails B45. Connecteurs de rail reliant des morceaux de rails en un seul long rail, rangées par rangées, pour disposer les panneaux solaires en orientation paysage ou verticale. Ses performances de haute fiabilité sont chaleureusement accueillies par les marchés européens, asiatiques et américains.
Nom de la marque :Topfencesolaire
Matériau du produit :Aluminium
Fonction du produit :Rails pour montage de panneaux solaires
Durée de vie :≥25 ans
Nom de la marque :Topfencesolaire
Matériau du produit :Aluminium
Fonction du produit :Rails pour montage de panneaux solaires
Durée de vie :≥25 ans
Rail de montage sur toit pour support solaire
En tant que fournisseur de confiance pour les structures de montage solaire, Xiamen Topfencesolar Co., Ltd se consacre à la conception et à la fabrication de rails de montage de toit pour rack solaire haute performance pour répondre à diverses demandes du marché, des toits résidentiels aux centrales photovoltaïques commerciales. Nous concevons des produits qui offrent à la fois performances techniques et rentabilité.
Nom de la marque :Topfencesolaire
Matériau du produit :AL6005-T5/AL6063-T6
Fonction du produit :Montage sur le toit
Durée de vie :Plus de 20 ans
Rails de panneaux solaires
Les rails de panneaux solaires fournissent un support stable pour le système de montage sur toit solaire et peuvent s'adapter à diverses occasions. Xiamen Topfencesolar est un fabricant professionnel qui propose un service personnalisé de rails de panneaux solaires pour aider les clients dans leurs projets solaires. Les échantillons sont disponibles en différentes tailles et quantités.
Nom de la marque :Topfencesolaire
Matériau du produit :Aluminium Al6005-T5/T6
Fonction du produit :Montage solaire sur toiture métallique
Durée de vie :20 ans
Mini rail pour montage de panneaux solaires sur toit métallique
En tant que fabricant et fournisseur professionnel en Chine, le mini rail pour le montage de panneaux solaires sur toit en métal, durable et léger, produit par Xiamen Topfencesolar pourrait réduire de 20 à 30 % le coût de montage de votre panneau solaire. L'anodisation de la surface de l'aluminium traite ≥ 10 μm, nécessite de grands efforts de résistance aux UV et à la corrosion, grâce à un entretien sur 25 ans. Cette solution sans rail est bien accueillie et utilisée dans les systèmes solaires résidentiels, commerciaux et industriels.
Nom de la marque :Topfencesolaire
Matériau du produit :Al6005-T5
Fonction du produit :Pour chargement de panneaux solaires sur le toit ou au sol
Durée de vie :≥25 ans
Nom de la marque :Topfencesolaire
Matériau du produit :Al6005-T5
Fonction du produit :Pour chargement de panneaux solaires sur le toit ou au sol
Durée de vie :≥25 ans
Support de galerie de toit pour panneau solaire
Topfencesolar est leader dans la production de supports de toit pour panneaux solaires, dans une usine basée en Chine. Le rail est le support d'installation clé d'un système photovoltaïque. Grâce au montage sur rails, il pourrait fixer solidement des panneaux solaires sur divers toits. Tels que les toits en béton, en métal et en tuiles. Les rails légers sont fabriqués en alliage d'aluminium, offrant une excellente résistance à la corrosion et faciles à installer.
Rails de montage de panneaux solaires en aluminium
Les rails de montage de panneaux solaires en aluminium sont l'un des éléments importants de toute une structure de montage solaire. Ils sont fabriqués à partir de matériaux en aluminium 6005-T5 avec traitement de surface anodisé, durables pendant plus de 25 ans.
Nom de la marque :Topfencesolaire Matériau du produit :Aluminium 6005-T5, 6063-T6 Fonction du produit :Support de montage solaire Durée de vie :≥ 20 ans
Nom de la marque :Topfencesolaire Matériau du produit :Aluminium 6005-T5, 6063-T6 Fonction du produit :Support de montage solaire Durée de vie :≥ 20 ans
En tant que fabricant et fournisseur Rails de montage pour panneaux solaires fiable en Chine, nous avons notre usine. Pour obtenir la liste de prix des produits personnalisés, veuillez nous contacter.
