Fournisseur de supports de toit pour panneaux solaires de haute qualité et durables
Topfencesolar dirige la R&D et la conception de systèmes de montage de panneaux solaires sur le toit. Nous proposons professionnellement des solutions solaires uniques. Nos systèmes comprennentMontage de panneaux solaires sur toit plat, Système de montage sur toit métallique, système de montage solaire au sol, système solaire pour abri de voiture, système de toit solaire BIPV et système solaire agrivoltaïque.
Construisez une centrale solaire directement sur le toit des bâtiments existants, sans avoir besoin d’occuper de terrain supplémentaire. Il s’agit d’une solution de transformation énergétique urbaine populaire de nos jours. Le système solaire de toit combine bien les structures solaires et le toit étant une structure complète et intégrée.
Quels types de toits pourraient être installés avec des panneaux solaires ?
Catégorie de toit :
|
Toit de tuiles |
Toit métallique |
Toit d'asphalte |
Toit en béton |
|
|
|
|
|
Toitures métalliques telles que toitures à joints debout, tôles ondulées, etc.
Bas de toit en tuiles inclinées avec poutre en bois
Toiture en asphalte inclinée ou plate
Toiture en béton de type cimentation
Plus de catégories…
1. Pour un toit en métal, mesurez la taille du toit. le système est conçu en fonction des détails de la taille de votre toit existant, comme ci-dessous.
2. L'équipe d'ingénieurs Topfencesolar trouvera en conséquence la meilleure solution pour les toits.

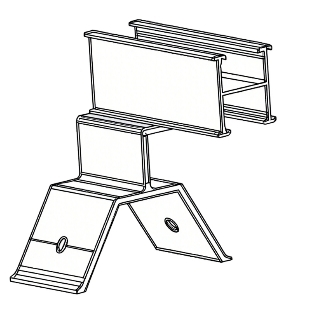

un. Le toit métallique choisit des pinces de toit avec un système optimisé de rails en H, une installation facile et rapide.

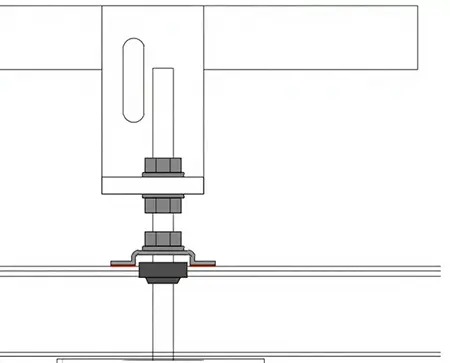

b. Pieds en L avec système de boulons pour le toit en tôle ondulée.

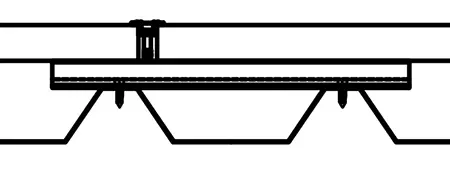

c. Le système Mini Rail a optimisé la structure pour réduire le poids de chargement.

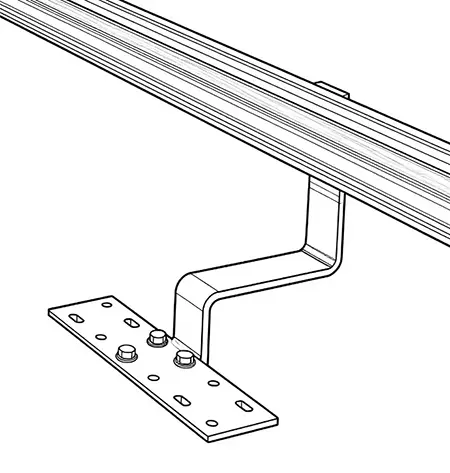

d. Toits de tuiles, nous pourrions choisir d'utiliser un crochet de toit/des boulons à deux têtes + un système de rail.

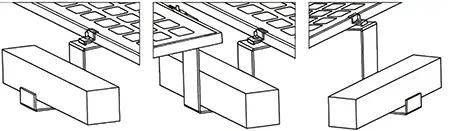

e. Le toit plat appliquait principalement le système de ballast ou la conception de trépied.

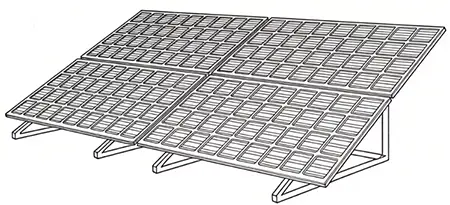

f. La structure du trépied peut répondre à différents angles et une personnalisation élevée pour une meilleure production d'énergie solaire sur les toits plats ou en pente.
Plus de solutions s'il vous plaîtContactez-nous, nous vous donnerons des solutions concernant votre toiture.
Facteurs de conception de la structure de montage sur le toit :
Charge de conception
|
Articles |
Paramètre (exemple d'informations ci-dessous) |
|
Dimension du panneau |
2278*1134*30 |
|
Poids du panneau |
30 kg |
|
Orientation du panneau |
Vertical ou paysage |
|
Quantité du panneau/par ensemble |
1 × 2 = 2 pièces |
|
Angle d'inclinaison |
11° |
|
Vitesse du vent régionale |
72 m/s (vitesse de rafale de 3 s) |
|
Charges de neige au sol |
0 Kpa |
|
Catégorie de terrain |
3 |
|
Hauteur maximale |
10 m |
|
Lieu d'installation |
Toit |
|
Régions |
C |
|
Norme de conception |
AS/NZS 1170 (exemple) |
|

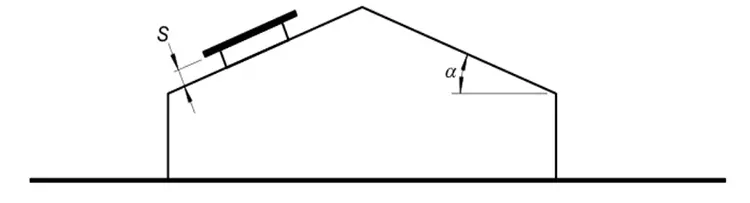

Si α= 11° |
|
|
|
Quand, |
θ = °,positif |
= 0,600 |
|
Quand, |
θ = 0 °, négatif |
= -1.400 |
Calcul des contraintes de la structure

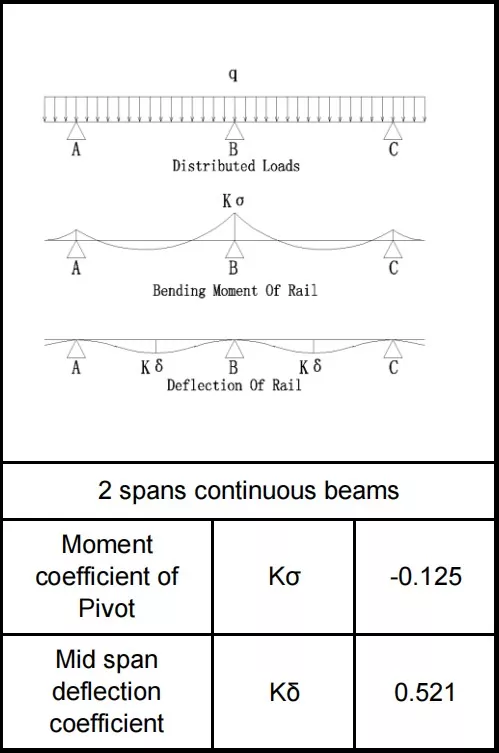

Croquis de la largeur de charge d'un rail unique
Portée L=1,050 m
En porte-à-faux Ls=0,200 m
Nombre de travées n = 2
Angle d'inclinaison θ=11 °
Largeur des rails chargés B = 0,759 m
Combinaisons de charges
|
Combinaisons de charges de rail |
|||
|
|
XAsix-Qx(N/m) |
Y Asix-Qy(N/m) |
|
|
Charger |
Charge fixe-G |
17.49 |
89.97 |
|
Charge de vent vers le bas-W1 |
0 |
718.39 |
|
|
Charge de vent ascendante-W2 |
0 |
-1676.24 |
|
|
Charge de neige-S |
0.00 |
0.00 |
|
|
Combinaisons de charges |
1,35G |
23.61 |
121.46 |
|
1,2G+0,6S |
20.99 |
107.96 |
|
|
1.2G+W1 |
20.99 |
826.35 |
|
|
0,9G+W2 |
15.74 |
-1595.27 |
|
|
|
|
|
|
Une conception de structure de panneau solaire de toit de sécurité sûre doit être réalisée dans des situations de comptage sûres pour soutenir l'utilisation à long terme de la structure.
La durée de vie de notre structure est ≥ 25 ans
La garantie est de 10 ans.
- View as
Système de montage de toit plat à ballast solaire triangulaire
En tant que fabricant professionnel, nous aimerions vous fournir un système de montage sur toit plat à ballast triangulaire solaire de haute qualité. Le système de montage sur toit plat est conçu pour diverses installations de panneaux solaires sur toit plat avec une conception non pénétrante. Topfencesolar a conçu ce système sécurisé par ballast qui élimine le besoin de pénétration du toit et élimine le risque de fuite d'eau dans le toit. Il s'agit de la solution idéale pour les applications commerciales et industrielles sur les toits plats, qui a fait ses preuves et est utilisée de manière réputée en Europe, en Amérique du Nord, dans les régions MENA et APAC. .
Marque:Topfencesolaire
Matériau du produit :Al6005-T5
Fonction du produit :Installation de modèle de ballast pour toiture solaire
Durée de vie :≥25 ans
Système de montage solaire à ballast pour toit plat
En tant que fabricant professionnel, le système de montage solaire à ballast pour toit plat de Topfencesolar, conçu en tenant compte de la vitesse du vent élevée et des fortes chutes de neige tout en respectant les réglementations de construction.
L'équipe d'ingénieurs Topfencesolar élabore le système de ballast idéal en fonction de la structure de votre toit, avec un calcul précis de la charge de la structure. Nous proposons également de renforcer la structure de ballast en simulant la charge de vent, la charge de neige et la charge morte afin d'offrir une solution de sécurité complète pour votre toit plat.
Nom de la marque :Topfencesolaire
Matériau du produit :Aluminium
Fonction du produit :Système de support de ballast
Durée de vie :≥25 ans
L'équipe d'ingénieurs Topfencesolar élabore le système de ballast idéal en fonction de la structure de votre toit, avec un calcul précis de la charge de la structure. Nous proposons également de renforcer la structure de ballast en simulant la charge de vent, la charge de neige et la charge morte afin d'offrir une solution de sécurité complète pour votre toit plat.
Nom de la marque :Topfencesolaire
Matériau du produit :Aluminium
Fonction du produit :Système de support de ballast
Durée de vie :≥25 ans
Système de kits de montage solaire pour toit plat
Xiamen Topfencesolar est l'un des principaux fabricants de produits de montage solaire en Chine. Nous fournissons un système de kits de montage solaire sur toit plat de haute qualité. Une conception professionnelle et un service OEM peuvent être fournis en fonction des demandes des clients.
Nom de la marque :Topfencesolaire
Matériau du produit :Aluminium Al 6005-T5/ T6, acier galvanisé à chaud
Fonction du produit :Montage solaire sur toiture métallique
Durée de vie :≥25 ans
Système de montage de ballast solaire
En tant que fabricant professionnel, le système de montage de ballast solaire non pénétrant produit par Topfencesolar fournit une solution stable et sans perçage pour les panneaux solaires installés sur les toits. Il s'agit de réponses sur des blocs de béton à base lestée comme des dalles de béton ou des bacs de ballast pour sécuriser les panneaux solaires. Pas besoin d'utiliser les boulons d'ancrage à expansion pour pénétrer dans les toits en béton. La solution simplifiée maintient l'intégrité du toit, réduit le temps d'installation et élimine le risque de fuite d'eau. Installation bon marché, facile et rapide pour les panneaux solaires.
Nom de la marque :Topfencesolaire
Matériau du produit :Acier Q235 galvanisé à chaud
Fonction du produit :Montage solaire sur toiture métallique
Orientation des modules :Paysage ou vertical
Nom de la marque :Topfencesolaire
Matériau du produit :Acier Q235 galvanisé à chaud
Fonction du produit :Montage solaire sur toiture métallique
Orientation des modules :Paysage ou vertical
Système de montage de crochet de toit en tuiles
Système de montage de crochets pour toit en tuiles de marque Topfencesolar, produit en Chine. Il s'agit d'une solution d'installation facile et rapide pour soutenir les panneaux solaires sur le toit en tuiles inclinées en étant montés sur les crochets du toit en tuiles et les rails en aluminium avec des pinces. Pas besoin de soudure sur site et aucun dommage à la structure du toit.
Nom de la marque :Topfencesolaire
Matériau du produit :Acier SUS304
Fonction du produit :Toitures de tuiles résidentielles, commerciales ou industrielles
Durée de vie :20 ans
Nom de la marque :Topfencesolaire
Matériau du produit :Acier SUS304
Fonction du produit :Toitures de tuiles résidentielles, commerciales ou industrielles
Durée de vie :20 ans
Support solaire pour toit en tuiles
En tant que fabricant professionnel, Topfencesolar est spécialisé dans la R&D et la fabrication de systèmes de montage solaire sur toit en tuiles. Matériau en aluminium avancé, léger, résistant à la corrosion et facile à installer. Les crochets en aluminium pourraient maintenir le toit en tuiles (wanzheng) et la sécurité. Ce marché d'applications couvre l'Europe comme l'Allemagne, l'Espagne, l'Italie, les Pays-Bas, etc. et les pays asiatiques comme l'Indonésie, la Thaïlande, le Vietnam, etc.
Marque du produit :Topfencesolaire
Matériau du produit :Aluminium de haute qualité
Fonction du produit :Le crochet de toit monte les rails et supporte les panneaux solaires
Durée de vie :≥25 ans
Marque du produit :Topfencesolaire
Matériau du produit :Aluminium de haute qualité
Fonction du produit :Le crochet de toit monte les rails et supporte les panneaux solaires
Durée de vie :≥25 ans
En tant que fabricant et fournisseur Supports de toit pour panneaux solaires fiable en Chine, nous avons notre usine. Pour obtenir la liste de prix des produits personnalisés, veuillez nous contacter.
