Chemin de câbles en aluminium

Pour trouver un fabricant professionnel de chemins de câbles en aluminium ou si vous souhaitez démarrer un nouveau projet solaire avec des solutions complètes, vous pouvez contacter Topfencesolar et nous laisser devenir votre partenaire à long terme !

La gestion des câbles est souvent essentielle à la longévité du système. Les câbles solaires transportent du courant continu haute tension et sont exposés à des conditions météorologiques extrêmes pendant des décennies.

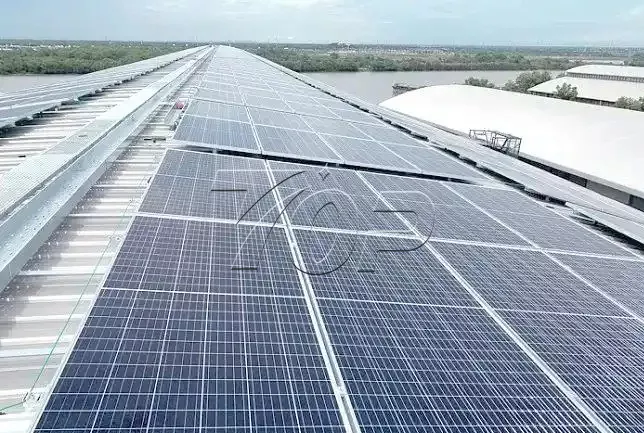

Laisser des câbles sur la surface du toit constitue un risque pour la sécurité. Le chemin de câbles solaire en aluminium de marque Topfencesolar offre une autoroute dédiée au câblage des câbles solaires.

Protection physique :Le plateau évite les dommages causés par les bords tranchants du toit et permet au système solaire de fonctionner en toute sécurité.

Dissipation thermique :Chemins de câbles avec trous conçus avec une bonne ventilation pour les câbles. Cette conception spéciale pourrait réduire efficacement la résistance et l’accumulation de chaleur.

Conçu pour les spécificités des câbles solaires

Les câbles solaires photovoltaïques sont uniques avec une double isolation et plus épais. Ils nécessitent un système de support qui respecte leur rayon de courbure et leur poids.

Fait référence aux matériaux des chemins de câbles, l'acier galvanisé qui agit comme un dissipateur thermique lourd, l'aluminium est le matériau le plus idéal pour le solaire.

Résistant à la corrosion : crée naturellement une couche d'oxyde protectrice, parfaite pour une exposition en extérieur.

Léger : Réduit la charge statique sur votre structure de toit.

Non magnétique : minimise la perte de puissance due à l'induction magnétique dans les applications à courant élevé.

Types de chemins de câbles disponibles

Nous proposons trois configurations distinctes pour correspondre à votre environnement d'installation spécifique :

1. Chemin de câbles de type échelle

Idéal pour les longues distances et les câbles d'alimentation lourds.

Caractéristique : Les échelons ouverts fournissent un flux d'air maximal pour refroidir les câbles à ampérage élevé.

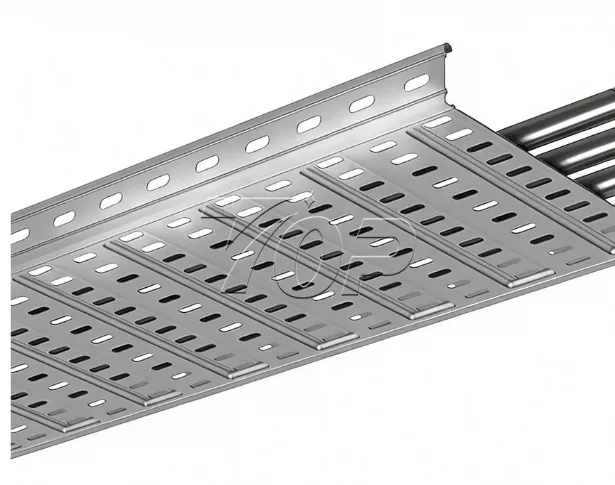

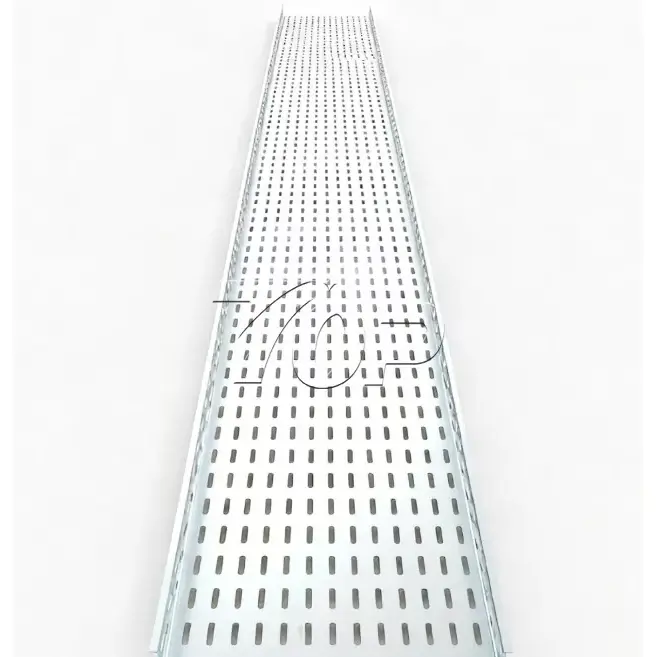

2. Chemin de câbles perforé

Application : Toits commerciaux nécessitant une protection inférieure.

Avantage : Ses fentes inférieures ventilées permettent l'évacuation de l'eau tout en protégeant les câbles des surfaces inégales du toit.

3. Chemin de câbles en treillis métallique

Spécialement conçu pour les routages complexes avec plusieurs virages et descentes.

Caractéristique : Très flexible ; peut être coupé et plié sur place pour franchir facilement les obstacles.

Comment fonctionnent les chemins de câbles ?

Au lieu de faire passer les câbles sur la surface du toit, le plateau couvre toute la distance entre les points de montage.

Il transfère le poids des câbles sur la structure du rayonnage ou sur les fixations du toit, maintenant les câbles surélevés. Cela évite que les câbles ne restent dans les flaques d'eau pendant les averses et les maintient organisés afin que les équipes de maintenance puissent facilement tracer un circuit plus tard.

Comment installer des chemins de câbles ?

L'installation est simple, facile et rapide grâce aux conceptions précises de Topfencesolar. Voici le flux de travail général pour un système de toiture en aluminium :

Étape 1 :Cartographiez l'itinéraire. Ne vous contentez pas de commencer à forer. Planifiez le chemin depuis le générateur jusqu'à l'onduleur. Évitez d'ombrager les panneaux avec le plateau lui-même !

Étape 2 :Installez les supports. Vous devez surélever le plateau du toit. Fixez vos pieds de montage ou connectez le plateau directement aux rails solaires.

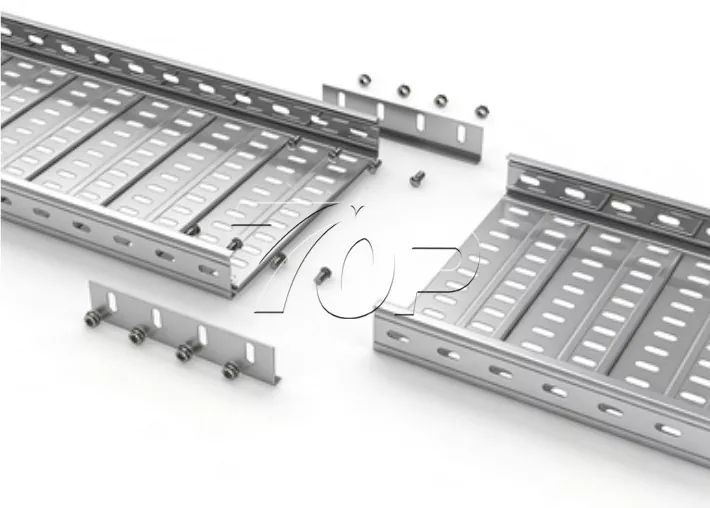

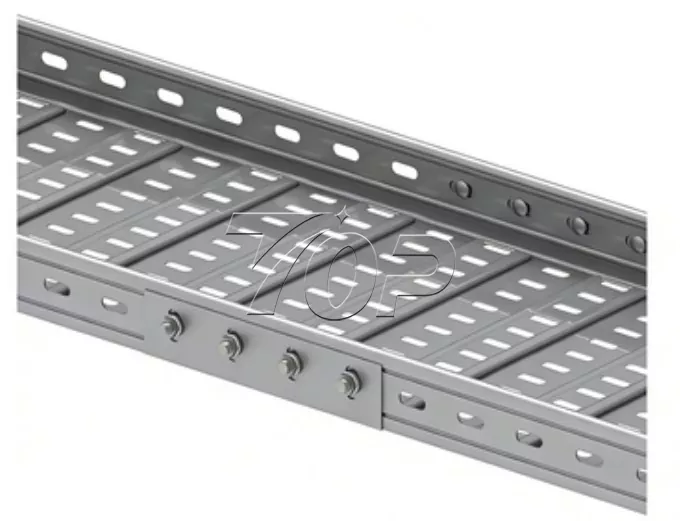

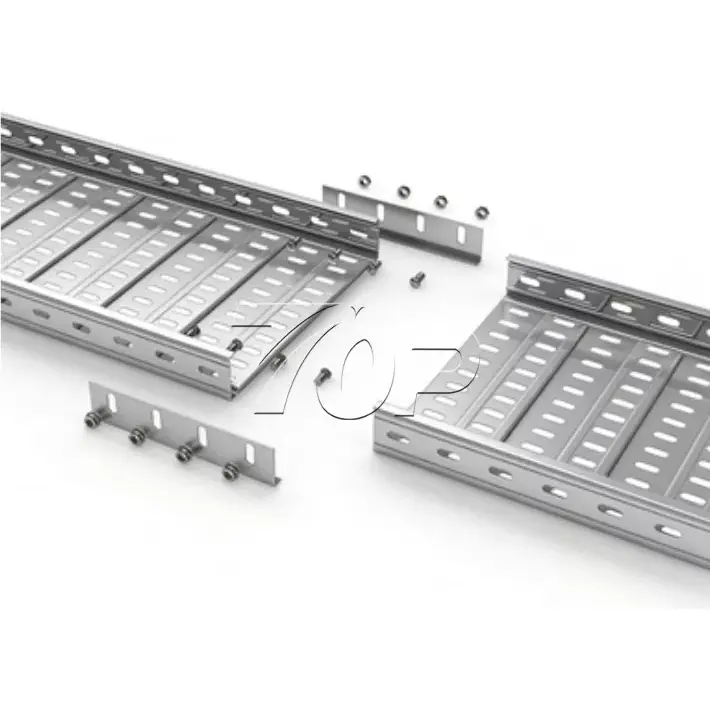

Étape 3 :Connectez les sections. Utilisez des plaques d'épissure pour joindre deux longueurs de plateau. Laissez un petit espace entre les sections pour la dilatation thermique. Parce que l’aluminium se dilate lorsqu’il devient chaud ; si vous les boulonnez trop fort sans espace, le plateau peut se déformer.

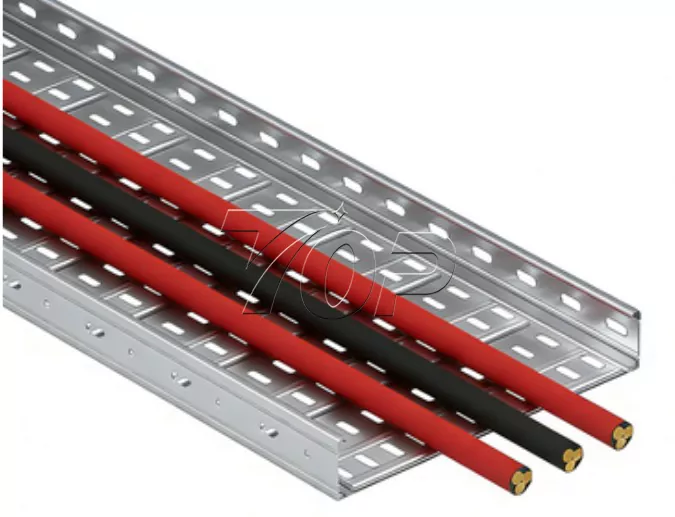

Étape 4 :Posez le câble. Placez les câbles dans le bac. Ne les tirez pas trop fort. Utilisez des attaches de câble résistantes aux UV ou des serre-câbles en aluminium pour les fixer tous les quelques pieds.

Étape 5 :Mise à la terre. Le plateau étant en métal, il doit être mis à la terre. Utilisez des cavaliers de liaison entre les plaques d'épissure pour assurer la continuité électrique.
