Comment un chemin de câbles solaire peut-il réduire les pannes de câbles photovoltaïques et réduire les coûts de maintenance ?

Abstrait

Les problèmes de câbles sont l'un des « petits problèmes » les plus courants qui deviennent coûteux sur les projets solaires : usure de l'isolation due aux bords tranchants, vieillissement dû aux UV, infiltration d'eau, rongeurs, acheminement lâche qui échoue aux inspections et rénovations compliquées qui transforment un simple appel de service en heures sur site. Un bien conçuChemin de câbles solaireLe système résout ces problèmes en protégeant les conducteurs, en organisant les itinéraires, en améliorant la dissipation thermique et en rendant l'inspection et la maintenance prévisibles. Ce guide explique où commencent généralement les pannes, comment choisir le type et le matériau de plateau adaptés à votre environnement, comment dimensionner et supporter correctement les plateaux et ce qu'il faut vérifier avant la remise, afin que votre installation photovoltaïque fonctionne plus proprement, plus sûre et avec moins de surprises.

Table des matières

• À quels problèmes le câblage solaire est-il généralement confronté sur les sites réels ?
• Pourquoi un système de chemins de câbles solaires change-t-il la donne ?
• Quel type de plateau correspond à votre configuration et à votre profil de risque ?
• Quel matériau choisir pour votre environnement ?
• Comment dimensionner et acheminer correctement un chemin de câbles solaire ?
• Quels détails d'installation empêchent les rappels ultérieurs ?
• Que devez-vous vérifier avant la mise en service ?
• FAQ
• Étape suivante

Contour

• Déclencheurs courants de défaillance de câbles dans les champs photovoltaïques et les toits
• Comment unChemin de câbles solaireaméliore la protection, l'organisation et la facilité d'entretien

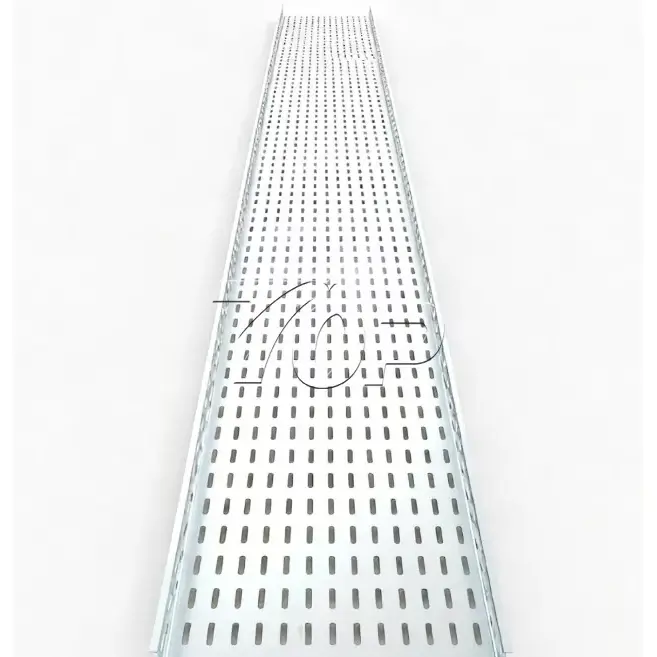

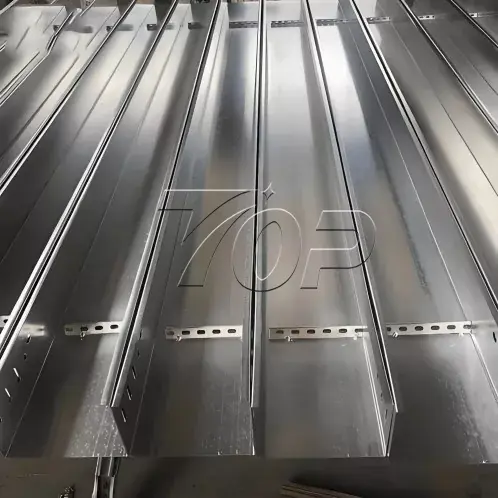

• Sélection du type de plateau : échelle, perforé, grillagé, fond plein (avec cas d'utilisation pratiques)
• Sélection de matériaux pour la corrosion, les UV, le sel côtier et les polluants industriels
• Dimensionnement des plateaux, remplissage, rayon de courbure, séparation et considérations thermiques
• Liste de contrôle d'installation et contrôles de mise en service
• FAQ pour les acheteurs, les EPC et les équipes O&M

À quels problèmes le câblage solaire est-il généralement confronté sur les sites réels ?

La plupart des propriétaires de systèmes photovoltaïques ne cherchent pas à « sous-construire » la gestion des câbles : les câbles se multiplient simplement à mesure que les systèmes évoluent. Les problèmes apparaissent généralement plus tard, lorsque les équipes O&M héritent d’un routage rapide à installer mais difficile à maintenir. Voici les modèles d’échec qui apparaissent encore et encore :

• Abrasion de l’isolation et dommages aux bords: Les câbles posés sur des surfaces rugueuses, des bords métalliques ou des découpes mal finies s'usent lentement.
• Cyclisme UV et température: L'exposition au soleil et la dilatation thermique quotidienne peuvent accélérer le vieillissement et desserrer les coulures mal supportées.
• Infiltration d’eau et accumulation: Les points bas et les conduits affaissés peuvent emprisonner l'humidité ; les toits et les chemins de câbles extérieurs sont souvent soumis à des pluies poussées par le vent.
• Rongeurs et oiseaux: Les boucles de câble exposées et le routage « facile d'accès » invitent à la mastication et à la nidification.
• Faisceaux de câbles incontrôlés: Des ensembles serrés et inégaux peuvent surchauffer, compliquer le dépannage et créer des modules complémentaires compliqués pour des extensions ultérieures.
• Problèmes d’inspection et de conformité: Un espacement incohérent des supports, une mauvaise continuité de mise à la terre/liaison et une séparation peu claire entre le câblage d'alimentation et de commande peuvent faire échouer les audits de site.
• Appels de service lents: Lorsque les câbles ne sont pas étiquetés ou organisés, un simple remplacement se transforme en un exercice de traçage.

A Chemin de câbles solairen'est pas seulement du « métal pour maintenir les câbles », c'est un moyen de standardiser les chemins de câbles afin que votre système reste lisible et sûr pendant des années.

Pourquoi un système de chemins de câbles solaires change-t-il la donne ?

Les chemins de câbles sont souvent choisis pour leur rapidité d'installation, mais leur plus grande valeur est leur stabilité à long terme. Lorsqu'un système de plateaux est sélectionné et installé correctement, il vous aide de quatre manières pratiques :

• Protection: Les plateaux maintiennent les câbles hors des bords tranchants, réduisent les portées suspendues et permettent des couvertures ou des protections là où l'exposition est élevée.
• Commande: Un routage propre réduit les enchevêtrements, évite les croisements accidentels et facilite l'étiquetage et le regroupement.
• Gestion de la chaleur: Les structures à plateaux ouverts (comme les échelles et les treillis) peuvent mieux dissiper la chaleur que les conduits étroitement emballés dans de nombreux scénarios.
• Facilité d'entretien: L'ajout de circuits, le remplacement de parcours ou l'isolement de défauts deviennent plus rapides car le chemin est défini et accessible.

Pour les grands toits, les abris d'auto et les baies installées au sol, unChemin de câbles solairecrée également un travail reproductible, ce qui signifie que chaque rangée, bloc ou zone d'onduleur peut suivre la même norme. Cette cohérence est ce qui réduit les surprises lors de l’inspection et réduit les temps d’arrêt lors des réparations.

Quel type de plateau correspond à votre configuration et à votre profil de risque ?

Tous les plateaux ne se comportent pas de la même manière. La « meilleure » option dépend de votre environnement (côtier, industriel, sur toit), du nombre de câbles et de la fréquence à laquelle vous prévoyez des changements ou des extensions.

Une règle simple : choisissez le chemin de câbles qui fait votre chemin de câblesprévisible. Si vous vous attendez à des modifications fréquentes, choisissez un type facile d’accès et facile à développer. Si l’exposition et les dommages physiques constituent vos plus grands risques, privilégiez la protection et les couvertures compatibles.

Quel matériau choisir pour votre environnement ?

C’est dans le choix des matériaux que de nombreux projets « tout semblait bien à la remise » sont punis plus tard. La corrosion ne demande pas de permission, en particulier sur les sites côtiers, les parcs chimiques ou les toits soumis à un ruissellement agressif. Ci-dessous un guide pratique de sélection :

Si votre site comporte plusieurs micro-environnements (par exemple : air côtier ouvert et couloirs intérieurs abrités), vous pouvez spécifier différents matériaux par zone plutôt que de dépenser trop partout. C’est là qu’un fournisseur expérimenté peut aider à cartographier les risques d’exposition et proposer une nomenclature équilibrée.

De nombreuses équipes de projet travaillent avecXiamen Topfencesolar Co., Ltd. lorsqu'ils souhaitent des composants de plateau cohérents, des accessoires assortis et un approvisionnement évolutif pour les configurations photovoltaïques, en particulier lorsqu'un routage standardisé et une compatibilité matérielle fiable sont aussi importants que le plateau lui-même.

Comment dimensionner et acheminer correctement un chemin de câbles solaire ?

A Chemin de câbles solaireLe système fonctionne mieux lorsqu’il est conçu comme une épine dorsale de l’infrastructure, et non comme une réflexion après coup. Voici les principes fondamentaux de dimensionnement et de routage qui évitent de futurs goulots d’étranglement :

• Planifier la croissance: Laissez un espace réaliste pour des chaînes supplémentaires, des lignes de surveillance ou de futures mises à niveau de l'onduleur. Les plateaux surdimensionnés coûtent moins cher que les retouches.
• Respecter le rayon de courbure: Gardez les transitions douces et utilisez des raccords appropriés pour les coudes et les tés - les virages serrés stressent l'isolation et compliquent le tirage.
• Séparez ce qui devrait être séparé: Gardez le câblage d'alimentation et de communication/contrôle sensible correctement cloisonné lorsque les règles du projet et les besoins en équipement l'exigent.
• Remplissage du câble de commande: Les plateaux trop remplis deviennent chauds, salissants et presque impossibles à dépanner. Maintenez un regroupement et un espacement cohérents.
• Espacement des supports: Des intervalles de support corrects évitent l’affaissement, les pièges à eau et l’usure due aux vibrations. Standardisez l’espacement par type de plateau et par charge.
• Esprit de drainage en extérieur: Évitez les « points bas » et prévoyez les sorties d’eau. Dans les zones exposées, les couvertures doivent être choisies en tenant compte du comportement climatique.

Si votre problème réside dans des défauts d'isolation répétés ou des alarmes intermittentes mystérieuses, examinez attentivement : (1) les longues portées non prises en charge, (2) les transitions brusques et (3) les points d'étranglement des faisceaux encombrés près des boîtiers de combinaison et des entrées de l'onduleur. Un itinéraire de plateau plus propre corrige les trois.

Quels détails d'installation empêchent les rappels ultérieurs ?

Même le bon plateau peut ne pas être performant si de petits détails sont ignorés. Les meilleurs installateurs traitent le travail sur les chemins de câbles comme un travail de finition, car c'est ce qui détermine si le système reste « silencieux » pendant des années. Utilisez cette liste de contrôle :

• Ébavurer et protéger les bords coupéspour éviter une abrasion progressive.
• Utilisez des raccords et des connecteurs compatiblesafin que les joints restent alignés et stables pendant les cycles thermiques.
• Liaison et continuité: assurez-vous que la liaison électrique est cohérente entre les sections du plateau, en particulier au niveau des joints de dilatation et des transitions.
• Étiqueter logiquement : étiquetez les zones du plateau, les chemins et les principaux points de branchement afin que le dépannage ne devienne pas un travail de détective.
• Sécurisez et acheminez sereinement: évitez les attaches trop serrées qui mordent dans l'isolant ; gardez les chemins de câbles propres et lisibles.
• Protéger les zones vulnérables: ajoutez des couvertures/gardes au niveau des allées, des bords de toit, des périmètres sujets aux rongeurs et des entrées d'équipement.

Si vous souhaitez réduire le nombre d'heures d'O&M, voici la ligne directrice : rendre l'itinéraire des plateaux lisible d'un seul coup d'œil. Un bien rangéChemin de câbles solairecorridor réduit l’erreur humaine qui provoque des défauts « secondaires » lors de la maintenance.

Que devez-vous vérifier avant la mise en service ?

La mise en service ne consiste pas seulement à effectuer des tests électriques : elle consiste également à vérifier que le système physique ne se dégradera pas rapidement. Avant la remise, confirmez :

• Les accessoires correspondent au système de plateaux(raccords, couvercles, réducteurs, colliers) sans substitutions improvisées.
• Pas de points de contact pointuslà où les câbles touchent les bords métalliques ou le matériel.
• Soutien et alignement cohérents—pas de sections visibles affaissées, tordues ou « flottantes ».
• Transitions claires vers les enceintesavec une protection d'entrée appropriée, un soulagement de traction et une gestion ordonnée des câbles.
• Documentation des zonesafin que les futures équipes sachent ce qui se passe où, sans deviner.

Ces contrôles sont simples, mais ils évitent le type de problème le plus coûteux : celui qui n'apparaît qu'après des mois d'altération et de cycles de charge.

FAQ

Q : Qu'est-ce qui rend un chemin de câbles solaire meilleur que de tout faire passer dans un conduit ?

UN:Les conduits peuvent être parfaits pour des besoins de protection spécifiques, mais les grands systèmes photovoltaïques bénéficient souvent de chemins de plateaux plus faciles à inspecter, à étendre et à entretenir. Les plateaux maintiennent les itinéraires visibles et organisés, ce qui réduit le temps de dépannage et évite les rénovations compliquées.

Q : Quel type de plateau est généralement le meilleur pour les centrales solaires extérieures ?

UN:Les plateaux-échelles sont courants dans les longs couloirs extérieurs car ils sont solides et ventilés. Les plateaux perforés sont souvent choisis lorsque vous souhaitez un support plus continu pour des câbles plus petits. Le « meilleur » dépend de l’exposition, du nombre de câbles et des besoins de protection.

Q : Comment puis-je éviter les problèmes de corrosion sur les projets côtiers ?

UN:Choisissez des matériaux et des finitions adaptés à l'exposition au sel (souvent de l'acier inoxydable dans les zones les plus difficiles, ou des systèmes en aluminium/galvanisé soigneusement spécifiés avec une compatibilité matérielle appropriée). Évitez également les métaux mal assortis qui peuvent accélérer la corrosion galvanique.

Q : Un chemin de câbles solaire peut-il aider à lutter contre les dommages causés par les rongeurs ?

UN:Oui, en éliminant les boucles de câbles lâches et en permettant des couvertures ou un acheminement protégé dans les zones vulnérables. Le contrôle physique des sentiers est l’un des moyens les plus efficaces de réduire l’accès des rongeurs.

Q : Quelles sont les erreurs d'installation les plus courantes qui entraînent de futures pannes de câbles ?

UN:Arêtes vives au niveau des coupes, espacement des supports incohérent, remplissage de câbles surpeuplé près des entrées d'équipement et mauvaise liaison/continuité au niveau des joints. Ces problèmes ont tendance à apparaître plus tard sous forme de défauts intermittents ou d’usure visible de l’isolation.

Q : Est-il coûteux de « surdimensionner » un système de plateaux en vue d'une expansion future ?

UN:C’est généralement moins cher qu’un réacheminement ultérieur. Une modeste allocation de croissance peut éviter des rénovations perturbatrices, des travaux de reprise et des temps d'arrêt inattendus lors d'extensions ou de mises à niveau de surveillance.

Étape suivante

Si votre site photovoltaïque actuel est confronté à des problèmes d'acheminement compliqués, à un dépannage lent ou à des problèmes d'isolation récurrents, la modernisation du chemin est souvent la voie la plus rapide vers des opérations plus calmes. Un bien sélectionnéChemin de câbles solaireLe système peut réduire les pannes, accélérer la maintenance et maintenir les extensions propres au lieu de chaotiques.

Vous voulez une configuration de plateau qui correspond à votre environnement, à votre disposition et au volume de câbles sans suracheter ? ContactezXiamen Topfencesolar Co., Ltd.— partagez les conditions de votre site et votre plan de routage de base, et nous vous aiderons à sélectionner des types de plateaux, des matériaux et des accessoires pratiques qui facilitent l'installation et la maintenance. Prêt à déménager ?Contactez-nouspour discuter de votre projet et obtenir une recommandation personnalisée.
