Comment installer des supports de panneaux solaires ?

Vous êtes propriétaire d'un toit en tuiles et vous ne savez pas comment monter unpanneau solaireJe suis sur un toit ?

Si tel est le cas, vous avez probablement réalisé que l’installation de supports solaires sur un toit en tuiles comporte des défis uniques. Par où commencer ? De quels outils avez-vous besoin ? Comment éviter les erreurs courantes comme des supports instables ou des dommages au toit ? Les principaux facteurs sur lesquels vous vous concentrerez sont les carreaux fissurés lors du perçage, une mauvaise étanchéité ou des supports instables qui mettent en danger la sécurité. Ici, ce guide étape par étape explique comment installer correctement les supports de panneaux solaires. Aujourd'hui, nous vous guidons avec les meilleures solutions d'installation.

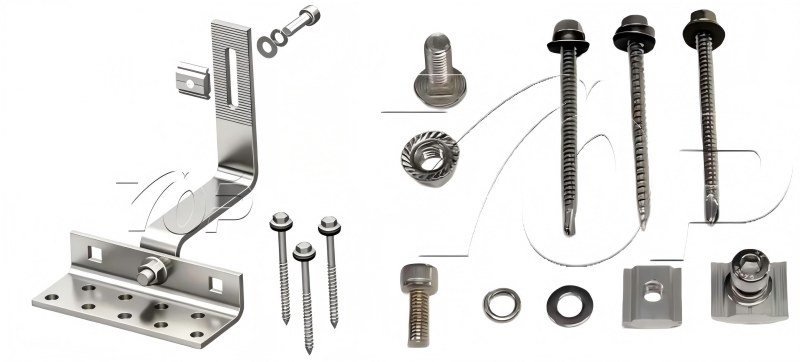

Étape 1 : Préparation préalable à l'installation

1.1 Évaluez votre toit (connaissez ses limites)

Avant d’acheter des supports, évaluez votre toit pour éviter les décalages. Tout d'abord, vérifiez le type de toit : les toits de tuiles nécessitent des solutions de crochets solaires pour éviter les fissures, les toits métalliques fonctionnent avec des pieds en L ou des solutions de boulons, et les toits plats nécessitent des supports lestés ou pénétrants. Ensuite, testez la capacité portante. La plupart des toits résidentiels peuvent supporter l’énergie solaire, mais les vieux toits (plus de 20 ans) peuvent avoir besoin d’être renforcés. Enfin, marquez les chevrons ou les solives avec un détecteur de montants ou un outil d'imagerie thermique, car les supports de crochets de toit en aluminium doivent être fixés à ces supports structurels, et pas seulement au revêtement de toit.

Fissuration des carreaux lors de l'installation : le problème le plus frustrant

Topfencesolar a produit des crochets de toit spécialement conçus en forme de L et de C et plus encore réglables pour résoudre efficacement ce problème.

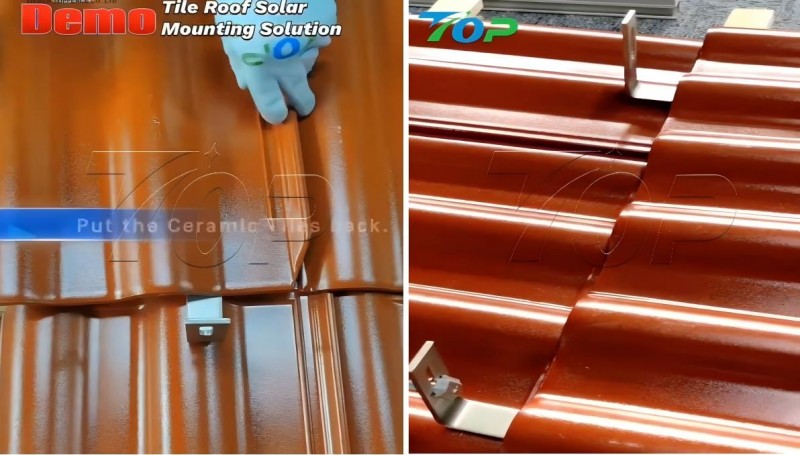

2.1 Marquer les positions des supports

Marquez les espaces entre les carreaux pour éviter de les percer ; et retirez les dalles en position pointue pour que les crochets soient prêts à être montés.

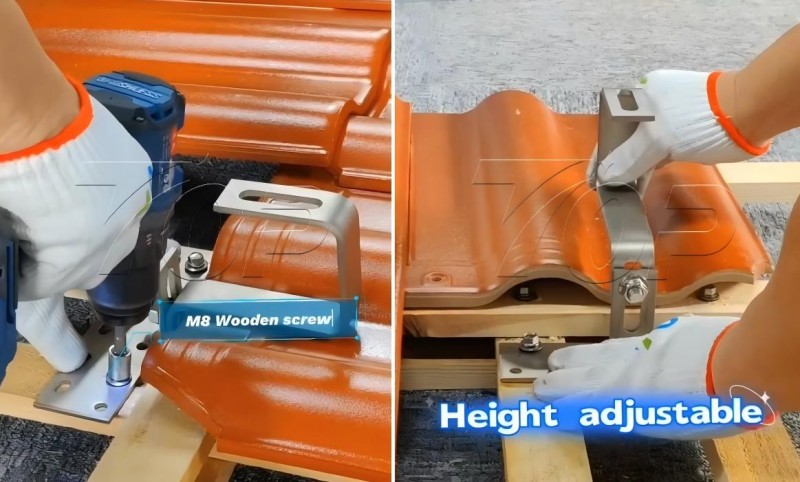

2.2 Monter des crochets sur des poutres en bois positionnées comme supports structurels

À titre d'exemple : pour les chevrons en bois, utilisez des vis à bois ST6.3*80 et enfoncez-les au moins à 3/4 de profondeur dans le chevron. Fixez les crochets de toit sur les chevrons en bois, puis serrez les fixations avec une clé dynamométrique.

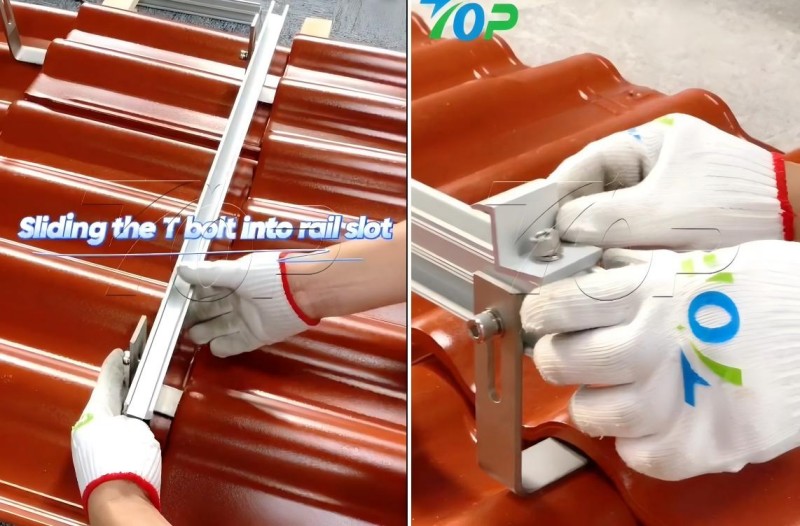

3. Glisser les rails en aluminium sur les crochets solaires.

Ce sont les étapes clés pour terminer le montage des panneaux solaires. Il y a une fente sur le rail face aux crochets de fixation par boulon en T au-dessus des crochets. Serrez ensuite les boulons pour fixer les rails. Les rails et les rails sont reliés par des connecteurs de rail pour rendre le rail suffisamment long sur le toit.

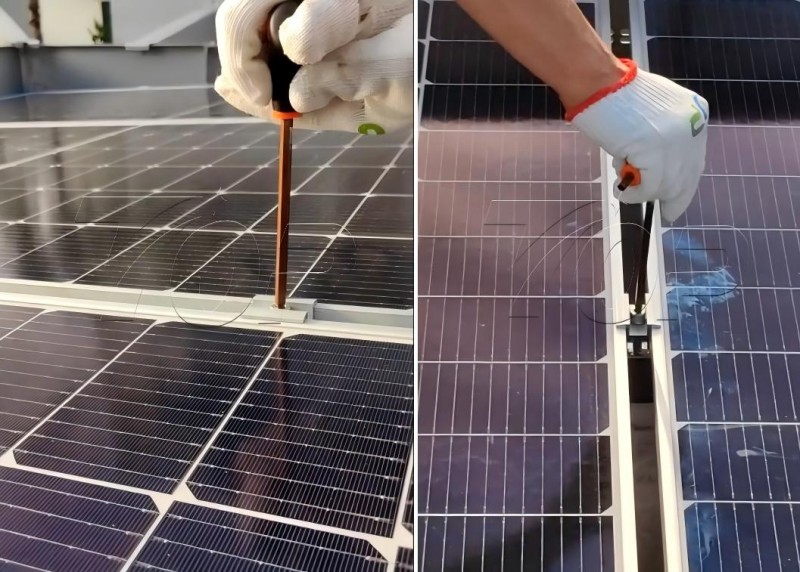

4. Les panneaux solaires posés sur les rails complètent le montage du réseau de rails.

Une fois que tous les rails sont fixés sur les rails, la dernière chose consiste d'abord à utiliser la pince d'extrémité pour fixer un côté des panneaux solaires. Au milieu à l'aide d'unpince médianepour fixer les panneaux. Ces pinces augmenteront la résistance et la stabilité du réseau de panneaux solaires.

Les panneaux seront connectés avec un câble DC par des connecteurs MC4. Aujourd’hui, les panneaux solaires commencent déjà à produire de l’électricité sous le soleil.

Jusqu'à présent, êtes-vous toujours préoccupé par les problèmes de panneaux solaires sur les toits de tuiles ? En parcourant les touches ci-dessous, vous serez plus confiant sur votre système solaire de toit.

Considérations clés pour l’installation du support solaire sur un toit en tuiles

1. Matériau du support : équilibre du poids et de la durabilité des carreaux

Les toits de tuiles ont des limites de poids, car des supports trop lourds peuvent fatiguer les chevrons et fissurer les tuiles. Pour éviter les supports en fonte bon marché (trop lourds) ou en aluminium fin (pas assez résistants). Les meilleurs choix sont l'alliage d'aluminium léger Topfencesolar dont le matériau utilise AL6005 T5, T6. Ce qui est une qualité de matériaux en aluminium supérieure à celle du marché.

2. Angle d'installation : travaillez avec des pentes de toit en tuiles

Les toits de tuiles ont généralement des pentes comprises entre 20° et 45°, ce qui affecte l'angle des supports et l'efficacité solaire. Les installateurs professionnels utilisent des jauges de pente pour mesurer l'angle de votre toit et utilisent des supports réglables pour régler la position des panneaux, ce qui évite de couper ou de modifier les tuiles pour les adapter aux panneaux.

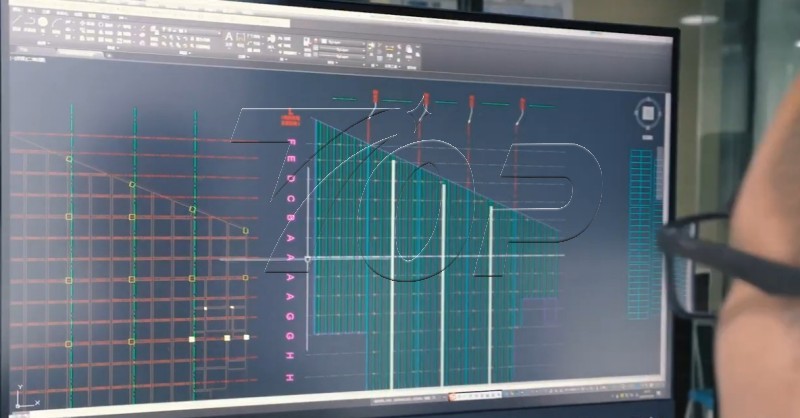

3. Choisissez une équipe professionnelle pour éviter les ennuis

Toiture en tuile solaireL'installation des supports nécessite une expertise en matière d'entretien des toits solaires et en tuiles. L'équipe d'ingénieurs de Topfencesolar sait comment travailler avec des carreaux fragiles, localiser les chevrons avec précision et appliquer les solutions d'imperméabilisation spécifiques aux carreaux les mieux adaptées. Une équipe de professionnels traitera également les demandes de permis tenant compte des codes des toits de tuiles et fournira une garantie couvrant les dommages causés aux tuiles lors de l'installation. Contactez-nous directement, Topfencesolar vous proposera le système le meilleur et le plus fiable pour votre centrale solaire sur toit.
