Renforcement des clôtures photovoltaïques dans les régions à vent fort : Guide d'ingénierie pour les entrepreneurs et installateurs EPC

Solutions de renforcement structurel pour les systèmes de clôture photovoltaïque à vent fort

Structures en alliage d'aluminium renforcé par rapport à l'acier traditionnel

La sélection des matériaux est l'une des décisions les plus critiques dansRenforcement de clôture photovoltaïque, en particulier dans les environnements venteux et corrosifs. Les structures traditionnelles en acier galvanisé, bien que rentables à court terme, souffrent souvent d'une dégradation accélérée dans les régions côtières ou humides. En revanche, les systèmes en alliage d'aluminium à haute résistance offrent un équilibre supérieur entre poids, résistance à la corrosion et performances structurelles.

D'un point de vue technique, l'alliage d'aluminium (généralement 6005-T5 ou 6063-T6) offre une excellente résistance à la traction tout en réduisant considérablement la charge morte sur les fondations. Cette réduction de poids améliore directement l'efficacité de l'installation et réduit les coûts de transport, des considérations clés pour les entrepreneurs EPC gérant des déploiements à grande échelle.

Lorsqu'il est associé àAttaches en acier inoxydable SUS304, les structures en aluminium forment un système résistant à la corrosion capable de résister à des environnements de brouillard salin dépassant 720 heures. Comparée à l'acier galvanisé à chaud (HDG), qui peut développer des défauts de revêtement au fil du temps, cette combinaison garantit une durabilité à long terme avec un minimum d'entretien.

Conception de poteau optimisée pour la résistance au vent

Les poteaux de clôture agissent comme les principaux composants porteurs de tout système de clôture solaire. Dans les régions très venteuses, une conception inadéquate des poteaux est l’une des principales causes de défaillance structurelle. Les systèmes de clôture photovoltaïque renforcés nécessitent des poteaux avec une épaisseur de paroi accrue, généralement ≥ 2,0 mm, pour résister à la flexion et au flambage sous les charges de vent latéral.

Tout aussi important est leprofondeur d'encastrement. Pour la plupart des applications soumises à des vents violents, une profondeur minimale de 800 mm est recommandée, bien que celle-ci puisse augmenter en fonction des conditions du sol et de la classe de vent. Un encastrement plus profond améliore la résistance aux moments de renversement et aux forces de soulèvement.

Les conceptions avancées peuvent également intégrer :

• Profils de poteaux en forme de chapeau ou en forme de C pour un meilleur moment d'inertie
• Plaques de base renforcées pour systèmes montés sur béton
• Fonctions anti-rotation pour éviter l'instabilité de torsion

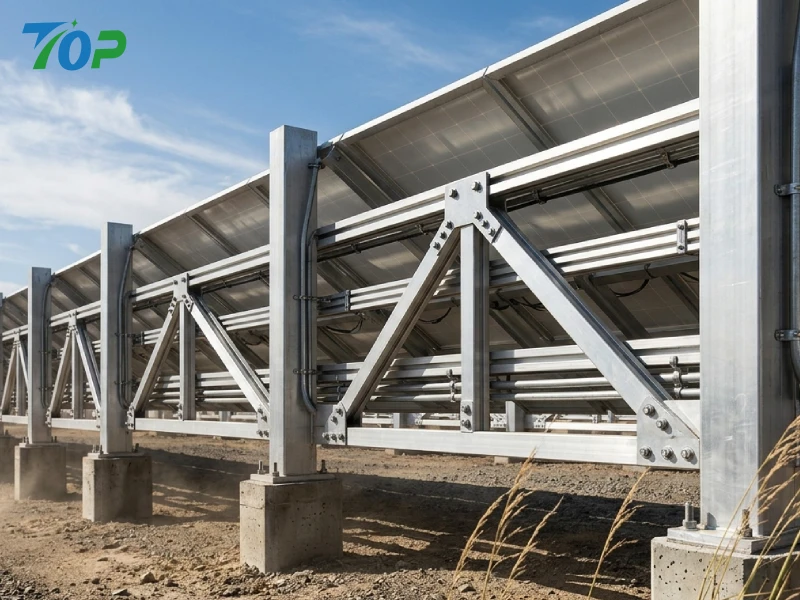

Conception de renforts transversaux et triangulaires

L'un des moyens les plus efficaces d'améliorer la rigidité structurelle danssystèmes de clôtures photovoltaïques résistants au ventest à travers des contreventements. En introduisant des éléments diagonaux, les charges peuvent être redistribuées sur plusieurs éléments structurels, réduisant ainsi considérablement les concentrations de contraintes aux niveaux critiques.

La géométrie de renforcement triangulaire est particulièrement efficace car elle convertit les forces de flexion en forces axiales, auxquelles les matériaux peuvent résister plus efficacement. Cette approche de conception minimise la déformation sous la pression du vent et améliore la stabilité globale du système.

Pour les entrepreneurs EPC, l'intégration de modules de contreventement préfabriqués peut également rationaliser l'installation, réduisant ainsi le temps de fabrication sur site tout en maintenant la précision technique.

Fixations et systèmes de serrage à haute résistance

Les fixations sont souvent négligées, alors qu'elles jouent un rôle crucial dans le maintien de l'intégrité structurelle sous des charges de vent dynamiques. Dans les applications soumises à des vents violents, tous les boulons, écrous et colliers de serrage doivent être fabriqués à partir deAcier inoxydable SUS304 ou SUS316pour garantir à la fois solidité et résistance à la corrosion.

Le contrôle du couple est tout aussi important. Des boulons sous-serrés peuvent se desserrer avec le temps, tandis que des fixations trop serrées peuvent subir une fatigue matérielle. La mise en œuvre d'une installation à couple contrôlé, généralement à l'aide de clés dynamométriques étalonnées, garantit une précharge constante sur toutes les connexions.

Les pratiques recommandées comprennent :

• Utilisation de rondelles anti-desserrage ou de contre-écrous
• Application de composés frein-filet dans les connexions critiques
• Effectuer une vérification du couple après l'installation

Optimisation aérodynamique

Au-delà du renforcement structurel, la conception aérodynamique joue un rôle clé dans la réduction des charges de vent. Les panneaux de clôture solides peuvent créer une résistance au vent significative, conduisant à une résistance plus élevée des composants structurels. En revanche, les conceptions optimisées permettent une circulation d’air partielle, réduisant ainsi la charge globale.

Les stratégies efficaces comprennent :

• Introduction d’un espacement contrôlé entre les panneaux
• Utilisation de systèmes de clôtures perforées ou grillagées
• Ajustement des angles d'inclinaison du panneau pour minimiser les coefficients de traînée

Ces optimisations de conception améliorent non seulement les performances structurelles, mais réduisent également les besoins en matériaux, contribuant ainsi à une meilleure rentabilité et à un meilleur retour sur investissement.

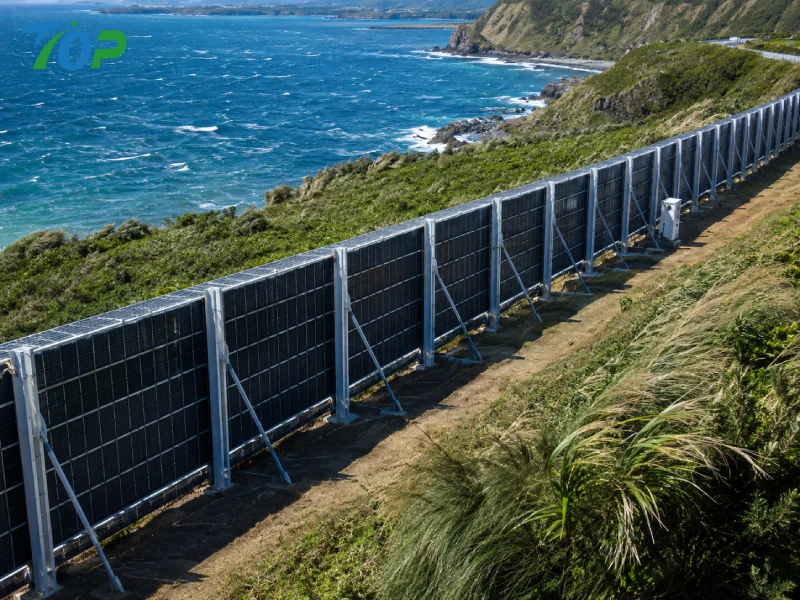

Ingénierie des fondations pour la stabilité des clôtures photovoltaïques dans les zones de vent fort

Comparaison entre montage au sol et fondation en béton

Le choix entre des poteaux au sol enfoncés et des fondations en béton a un impact direct sur la stabilité du système et la vitesse d'installation. Les systèmes montés au sol sont plus rapides à installer et plus rentables dans des conditions de sol appropriées, mais peuvent offrir une résistance limitée dans les zones de vents extrêmement forts.

Les fondations en béton, bien que exigeantes en main-d’œuvre, offrent une capacité portante supérieure et sont recommandées pour :

• Régions côtières fortement exposées au vent
• Sols meubles ou sableux à faible capacité portante
• Projets nécessitant une fiabilité structurelle à long terme

Impact sur l’état du sol (sable, argile, terrain rocheux)

Les caractéristiques du sol influencent directement les performances des fondations. Les sols sableux, par exemple, offrent une faible résistance latérale et peuvent nécessiter un enfouissement plus profond ou des semelles en béton plus larges. Les sols argileux peuvent offrir une meilleure cohésion, mais peuvent être sensibles à l'expansion et à la contraction induites par l'eau.

Les terrains rocheux, tout en offrant une capacité portante élevée, présentent des défis d'installation qui peuvent nécessiter un équipement de forage spécialisé. Pour les entrepreneurs EPC, la réalisation d’enquêtes géotechniques avant l’installation est essentielle pour sélectionner la conception de fondation appropriée.

Profondeur et diamètre de fondation recommandés par classe de vent

La conception des fondations doit être alignée sur les classifications de vent locales. En règle générale :

• Zones de vent modéré : profondeur d'encastrement de 600 à 800 mm
• Zones de vent fort : profondeur d'encastrement de 800 à 1 200 mm
• Zones de vents extrêmes (sujets aux typhons) : ≥1200 mm avec béton armé

Le diamètre des fondations doit également être augmenté proportionnellement pour résister aux forces de soulèvement, en particulier dans les sols mous.

Techniques de conception anti-soulèvement

Les forces de soulèvement générées par les vents violents peuvent compromettre même des structures bien conçues si elles ne sont pas correctement prises en compte. Les stratégies anti-soulèvement efficaces comprennent :

• Utilisation de boulons d'ancrage encastrés dans des fondations en béton
• Incorporer des bases de semelle élargies pour augmenter la résistance
• Ajout d'ancrages au sol ou de pieux hélicoïdaux pour plus de stabilité

Ces mesures sont particulièrement importantes dans les régions côtières et sujettes aux typhons, où les forces verticales du vent peuvent être aussi critiques que les charges latérales.

Conception d'étanchéité et anticorrosion dans les environnements côtiers à vent fort

Résistance au brouillard salin (norme de test ≥720h)

Dans les environnements côtiers, la corrosion est un facteur majeur affectant la durée de vie du système. Haute qualitéSystèmes de renforcement de clôture photovoltaïquedoit passer les normes de test au brouillard salin d'au moins 720 heures pour garantir une durabilité à long terme.

Ce niveau de résistance est essentiel pour prévenir la dégradation structurelle et maintenir les performances mécaniques dans le temps.

Sélection des matériaux : SUS304 vs SUS316 vs acier HDG

Le choix des matériaux a un impact significatif sur la résistance à la corrosion :

• SUS304 :Option standard avec une excellente résistance à la corrosion pour la plupart des environnements
• SUS316 :Résistance améliorée pour les zones côtières ou industrielles très corrosives
• Acier HDG :Coût inférieur mais durabilité réduite dans des conditions riches en sel

Pour les acheteurs B2B, la sélection du matériau approprié garantit un équilibre optimal entre coût et performance.

Conception d’étanchéité EPDM et de compression mécanique

L’infiltration d’eau peut compromettre à la fois les composants structurels et les systèmes électriques. Le joint en caoutchouc EPDM, combiné à la compression mécanique, assure une étanchéité fiable des points de connexion et des interfaces de montage.

Cette conception garantit des performances d’étanchéité à long terme, même en cas de dilatation et de contraction thermiques.

Durabilité à long terme vs coût de maintenance

Même si les matériaux de qualité supérieure et les stratégies de renforcement peuvent augmenter les coûts initiaux, ils réduisent considérablement la fréquence de maintenance et les besoins de remplacement. Pour les entrepreneurs et les distributeurs EPC, cela se traduit par des coûts de cycle de vie inférieurs et une meilleure rentabilité du projet.

En fin de compte, investir dans desRenforcement de clôture photovoltaïquesolutions est une décision stratégique qui améliore la fiabilité du système, minimise les risques et offre un retour sur investissement supérieur dans les environnements à vent fort.

Optimisation de l’efficacité de l’installation pour les entrepreneurs EPC

Composants pré-assemblés pour réduire le travail sur site

Dans les projets dans des régions très ventées, l'efficacité de l'installation n'est pas seulement une question de rapidité : elle a un impact direct sur le coût du projet, la répartition de la main d'œuvre et l'exposition aux risques. L'une des stratégies les plus efficaces pour améliorer l'efficacité dansRenforcement de clôture photovoltaïquesystèmes est l’utilisation de composants pré-assemblés. En déplaçant les processus d'assemblage complexes du chantier de construction à l'usine, les entrepreneurs EPC peuvent réduire considérablement le temps de travail sur site et minimiser les erreurs humaines.

Les modules pré-assemblés comprennent généralementrails en aluminium pré-percés, pinces intégréeset des connexions de poste préconfigurées. Cette approche garantit un contrôle qualité cohérent et permet aux équipes d'installation de se concentrer sur le positionnement et l'ancrage plutôt que sur la fabrication des composants.

Pour les projets de grande envergure, cela se traduit par :

• Temps d'installation réduit de 20 à 40 %
• Moins de dépendance à l’égard d’une main-d’œuvre hautement qualifiée
• Amélioration de la cohérence de l'installation sur plusieurs sites

Conception de clôture modulaire pour un déploiement plus rapide

La conception modulaire est un élément clé du déploiement évolutif des clôtures solaires. Dans les systèmes de clôture photovoltaïque renforcés, la modularité permet d'utiliser des composants standardisés dans différents projets, améliorant ainsi la gestion des stocks et réduisant la complexité des achats.

Chaque module comprend généralement :

• Dimensions des panneaux standardisés
• Interfaces de montage uniformes
• Composants structurels interchangeables

Cette philosophie de conception accélère non seulement l'installation, mais simplifie également la maintenance et les mises à niveau futures. Pour les distributeurs, les systèmes modulaires améliorent la standardisation des SKU, rendant les achats en gros plus efficaces et plus rentables.

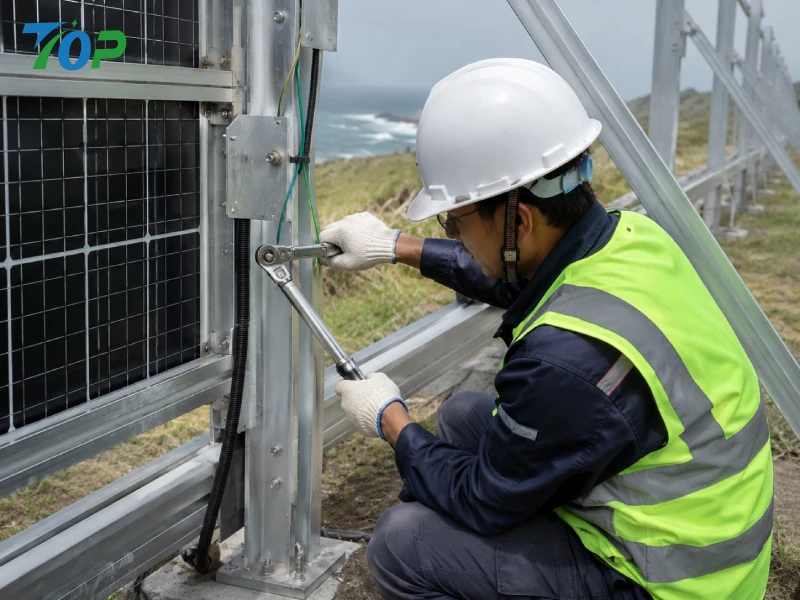

Flux de travail d'installation à couple contrôlé

Dans les applications soumises à des vents violents, une mauvaise fixation est l’une des causes les plus courantes de défaillance du système. La mise en œuvre d'un flux de travail d'installation à couple contrôlé est essentielle pour garantir l'intégrité structurelle et la fiabilité à long terme.

Les meilleures pratiques incluent :

• Utilisation de clés dynamométriques calibrées pour toutes les connexions critiques
• Définition des spécifications de couple en fonction du type de matériau et de la taille des boulons
• Enregistrement des valeurs de couple dans le cadre de la documentation d'assurance qualité

Ce niveau de contrôle des processus est particulièrement important pour les projets nécessitant une certification ou une inspection par un tiers, car il assure la traçabilité et garantit le respect des normes d'ingénierie.

Erreurs d'installation courantes à éviter dans les zones à vent fort

Même avec des matériaux de haute qualité, une mauvaise installation peut compromettre l'efficacité duRenforcement de clôture photovoltaïque. Les erreurs courantes incluent :

• Profondeur d'encastrement insuffisante
• Ignorer la variabilité du sol sur le site
• Application de couple incohérente sur les fixations
• Un mauvais alignement entraînant une répartition inégale de la charge

Pour éviter ces problèmes, il faut une combinaison de formation appropriée, de procédures standardisées et de supervision sur site. Pour les entrepreneurs EPC, investir dans la formation des installateurs peut réduire considérablement les reprises et les réclamations au titre de la garantie.

Comparaison : clôture photovoltaïque standard et systèmes de clôture photovoltaïques renforcés pour vents forts

Comparaison de la résistance structurelle

Les systèmes de clôture photovoltaïque standard sont généralement conçus pour des conditions environnementales modérées et peuvent ne pas tenir compte des charges de vent extrêmes. En revanche, les systèmes renforcés sont conçus avec des marges de sécurité plus élevées, des matériaux plus épais et une géométrie structurelle optimisée.

Cela se traduit par une résistance considérablement améliorée à la flexion, au soulèvement et à la fatigue sous des charges de vent cycliques.

Comparaison du temps d'installation

Bien que les systèmes renforcés puissent paraître plus complexes, leur conception modulaire et pré-assemblée entraîne souvent des temps d'installation plus rapides par rapport aux systèmes traditionnels qui nécessitent des ajustements approfondis sur site.

Pour les entrepreneurs EPC, cela signifie des délais de projet plus courts et des coûts de main-d'œuvre réduits.

Coût du cycle de vie (impact LCOE)

D'un point de vue financier, le choix entre systèmes standards et renforcés a un impact direct sur le Coût actualisé de l'énergie (LCOE). Bien que les systèmes renforcés impliquent un investissement initial plus élevé, ils offrent :

• Coûts de maintenance réduits
• Temps d'arrêt réduits
• Durée de vie du système plus longue

Ces facteurs contribuent à un retour sur investissement plus prévisible et plus favorable tout au long du cycle de vie du projet.

Fréquence de maintenance et taux de défaillance

Les systèmes standard installés dans les zones à vent fort nécessitent souvent des inspections et des réparations fréquentes, ce qui augmente les coûts d'exploitation. Les systèmes de clôtures photovoltaïques renforcés, en revanche, sont conçus pour durer, ce qui entraîne des taux de défaillance plus faibles et une fréquence de maintenance réduite.

Cette fiabilité est particulièrement importante pour les projets à grande échelle où les temps d'arrêt peuvent entraîner une perte de revenus importante.

Recommandations d'installation professionnelles pour les projets de clôtures photovoltaïques à vent fort

Mise en œuvre réussie deRenforcement de clôture photovoltaïqueLes systèmes dans des environnements à vent fort nécessitent une combinaison de précision technique et d’expertise pratique en matière d’installation. Sur la base des meilleures pratiques de l'industrie, les entrepreneurs EPC doivent adopter les recommandations suivantes :

• Effectuer des évaluations détaillées de la charge de vent spécifiques au site avant la conception
• Sélectionnez des matériaux certifiés tels que l'acier inoxydable SUS304/SUS316 et des composants testés TUV
• Assurer une conception appropriée des fondations en fonction des conditions du sol et du vent
• Mettre en œuvre des processus d'installation à couple contrôlé
• Effectuer des inspections structurelles et des contrôles de qualité après l'installation

Conseils:Pour les projets complexes soumis à des vents violents, un partenariat avec un fabricant expérimenté peut réduire considérablement les risques techniques. Contactez notre équipe technique pour une assistance à la conception personnalisée, des calculs de structure et des solutions d'optimisation spécifiques au projet.

Considérations sur les achats groupés pour les distributeurs et les acheteurs EPC

Standardisation et compatibilité des stocks

Pour les distributeurs et les grandes entreprises EPC, la standardisation des produits est essentielle pour une gestion efficace des stocks. ModulaireRenforcement de clôture photovoltaïqueles systèmes avec composants interchangeables permettent un meilleur contrôle des stocks et réduisent le besoin de personnalisation spécifique au projet.

Exigences de certification (TUV, ISO, traçabilité des matériaux)

La certification joue un rôle essentiel pour garantir la qualité et la conformité des produits. Les acheteurs doivent donner la priorité aux fournisseurs qui fournissent :

• Certification TUV pour les composants structurels
• Processus de fabrication certifiés ISO
• Documentation complète sur la traçabilité des matériaux

Ces certifications garantissent non seulement la fiabilité, mais facilitent également l'approbation et le financement des projets.

Optimisation des coûts dans les achats à grande échelle

L’achat en gros offre des avantages financiers importants, mais nécessite une planification minutieuse. Les stratégies clés comprennent :

• Consolider les commandes pour obtenir des remises sur volume
• Sélection de composants standardisés pour réduire la complexité des SKU
• Coordonner la logistique pour minimiser les coûts de transport

Logistique et emballage pour les grands projets

Un emballage et une logistique efficaces sont essentiels pour protéger les matériaux pendant le transport et garantir une manipulation fluide sur site. Des fournisseurs de haute qualité proposent des solutions d'emballage optimisées qui réduisent les risques de dommages et améliorent l'efficacité du déchargement.

Pourquoi choisir TOPFENCE Solar comme fabricant de clôture photovoltaïque

En tant que fabricant spécialisé dans les systèmes de montage et de clôture photovoltaïques, TOPFENCE SOLAR propose des solutions techniques adaptées aux environnements à vent fort. Grâce à une technologie avancée d'extrusion d'aluminium et à des capacités de fabrication de précision, l'entreprise propose des systèmes hautes performances conçus pour la durabilité et l'efficacité.

Les principaux avantages comprennent :

• Gamme complète de produits pour divers besoins de projets
• Performance éprouvée dans les installations côtières et par vent fort
• Fortes capacités de R&D avec des conceptions structurelles brevetées
• Chaîne d'approvisionnement mondiale fiable pour les projets EPC à grande échelle

En combinant l'expertise en ingénierie avec l'excellence en fabrication, TOPFENCE Solar aide les entrepreneurs et les distributeurs EPC à réaliser des projets solaires fiables et à haut retour sur investissement.

FAQ : Conception et approvisionnement de systèmes de clôture photovoltaïque pour vents violents

Q1 À quelle vitesse du vent les clôtures photovoltaïques renforcées peuvent-elles résister ?

Selon leur conception et leurs matériaux, les systèmes renforcés peuvent résister à des vitesses de vent dépassant 40 à 60 m/s lorsqu'ils sont correctement conçus et installés.

Q2 L'aluminium est-il suffisamment résistant pour les environnements soumis à des vents violents ?

Oui. Les alliages d'aluminium de haute qualité offrent d'excellents rapports résistance/poids et, lorsqu'ils sont correctement conçus, peuvent surpasser l'acier traditionnel dans de nombreuses applications.

Q3 À quelle profondeur les poteaux de clôture doivent-ils être installés ?

Généralement 800 à 1 200 mm, en fonction des conditions du sol et des exigences en matière de charge de vent.

Q4 Quelles certifications dois-je exiger des fournisseurs ?

Recherchez la certification TUV, les normes de fabrication ISO et la documentation sur la traçabilité des matériaux.

Q5 Comment réduire le temps d'installation sans compromettre la sécurité ?

Utilisez des systèmes modulaires pré-assemblés et mettez en œuvre des procédures d’installation standardisées avec contrôle du couple.

Q6 Quelle est la durée de vie typique dans les environnements côtiers ?

Avec des matériaux et des renforts appropriés, les systèmes peuvent durer 20 à 25 ans ou plus avec un minimum d'entretien.

Q7 Les clôtures photovoltaïques renforcées peuvent-elles réduire les coûts de maintenance ?

Oui. Une durabilité et une stabilité structurelle améliorées réduisent considérablement le besoin de réparations et d’inspections.

Q8 Comment choisir entre les matériaux SUS304 et SUS316 ?

Le SUS304 convient à la plupart des environnements, tandis que le SUS316 est recommandé pour les zones côtières ou industrielles hautement corrosives.

Conclusion : la fiabilité de l'ingénierie génère un retour sur investissement à long terme

Dans les régions très ventées,Renforcement de clôture photovoltaïqueIl ne s’agit pas simplement d’une amélioration de la conception : c’est une exigence fondamentale pour garantir la sécurité, la durabilité et la performance financière du système. En intégrant des matériaux avancés, une conception structurelle optimisée et des pratiques d'installation précises, les entrepreneurs EPC peuvent réduire considérablement les risques et améliorer les résultats du projet.

En fin de compte, le succès de tout projet de clôture solaire dépend d’une approche holistique qui équilibre la rigueur technique et l’efficacité pratique. Investir aujourd’hui dans des systèmes renforcés garantit des performances stables, des coûts de cycle de vie réduits et des rendements plus élevés dans les années à venir.
