Comment choisir le bon crochet de toit solaire en fonction du type de tuile : un guide axé sur l'ingénierie pour les installateurs solaires, les entrepreneurs EPC et les équipes d'approvisionnement

Pourquoi la sélection des crochets de toit solaires est une décision technique cruciale

Sélection du boncrochet de toit solairepour un système de montage solaire sur toit en tuilesn'est pas une décision matérielle mineure : elle détermine directement la stabilité structurelle, l'intégrité de l'étanchéité, l'efficacité de l'installation et la fiabilité des actifs à long terme. Dans les projets de toiture commerciaux et industriels, uncrochet de toit pour montage solaire sur toit en tuilespeut entraîner des tuiles fissurées, une infiltration d'eau, une rupture de soulèvement sous l'effet du vent et des reprises coûteuses qui affectent les délais du projet et l'exposition à la garantie.

Contrairement aux toitures métalliques ou aux toitures plates en béton, les toitures en tuiles varient considérablement en termes de géométrie, d'épaisseur, de fragilité, de comportement de transfert de charge et de contraintes d'installation. Une approche universelle du crochet est techniquement erronée. La méthode correcte nécessite de faire correspondre la géométrie du crochet, le réglage de la hauteur, la conception de la plaque de base et la qualité du matériau au type de carrelage spécifique et à la structure des chevrons en dessous.

Ce guide technique fournit un cadre structuré pour choisir le boncrochet de toit solaireen fonction du type de carrelage. Il intègre la mécanique de la toiture, les considérations relatives aux charges structurelles, la performance des matériaux et les réalités pratiques de l'installation. L'objectif est d'aider les équipes d'ingénierie, les responsables des achats et les intégrateurs de systèmes de montage solaire à prendre des décisions basées sur les données qui réduisent les risques et améliorent la rentabilité des projets.

1. Pourquoi la sélection des crochets de toit solaires est une décision structurelle, pas seulement un choix de composants

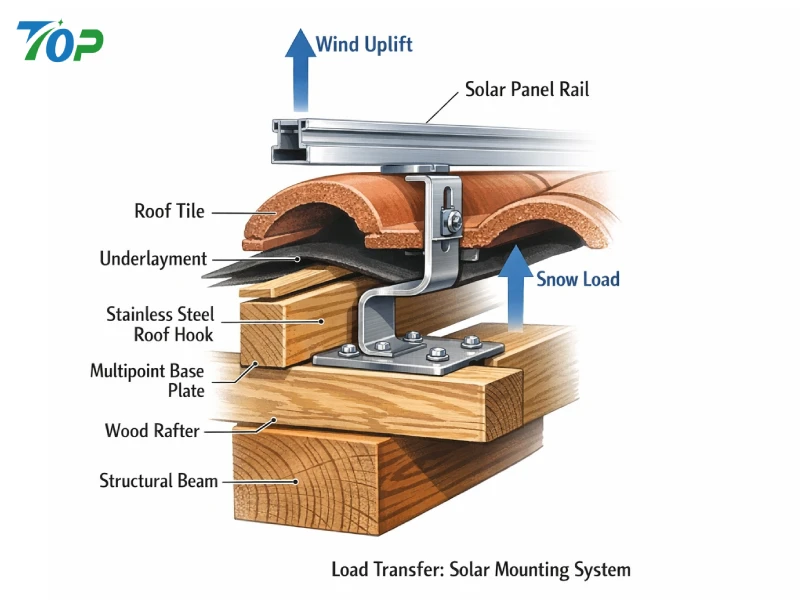

Dans une installation solaire sur toit en tuiles, le crochet de toit sert de principale interface structurelle entre le rail de montage photovoltaïque et les chevrons porteurs du bâtiment. Le chemin de chargement est le suivant :

• Module solaire → rail de montage → crochet de toit → chevrons structurels → structure du bâtiment

La tuile elle-même estpasun élément structurel porteur. La plupart des tuiles en terre cuite, en béton et en ardoise sont conçues principalement pour résister aux intempéries et non pour résister à des charges mécaniques concentrées. Quand unmontage solaire pour toit en tuilessystème est installé, le crochet doit transférer les charges directement dans les chevrons tout en évitant des contraintes excessives sur les tuiles environnantes.

D'un point de vue technique, le crochet doit résister :

• Charge morte (modules + rails + matériel de montage)
• Charges de soulèvement et d'aspiration du vent
• Charges de neige (le cas échéant)
• Contraintes de dilatation thermique
• Fatigue dynamique sur 25+ ans

Les normes structurelles internationales telles que l'ASCE 7 (American Society of Civil Engineers, 2022) soulignent que les systèmes solaires sur les toits doivent être évalués pour les charges de vent en tenant compte de la hauteur du bâtiment, de la catégorie d'exposition et de la vitesse du vent local. Les crochets de toit doivent donc être sélectionnés avec une capacité de charge suffisante et des données de performance testées.

Ignorer ces réalités structurelles augmente le risque de :

• Fissuration des carreaux due à la concentration de charges ponctuelles
• Déformation du crochet sous soulèvement
• Extraction des fixations des chevrons sous-dimensionnés
• Intrusion d’eau due à un dégagement inapproprié des carreaux

Par conséquent, la sélection d'uncrochet de toit en acier inoxydableil ne s’agit pas simplement de résistance à la corrosion, il s’agit également d’assurer la compatibilité structurelle avec le système de toiture.

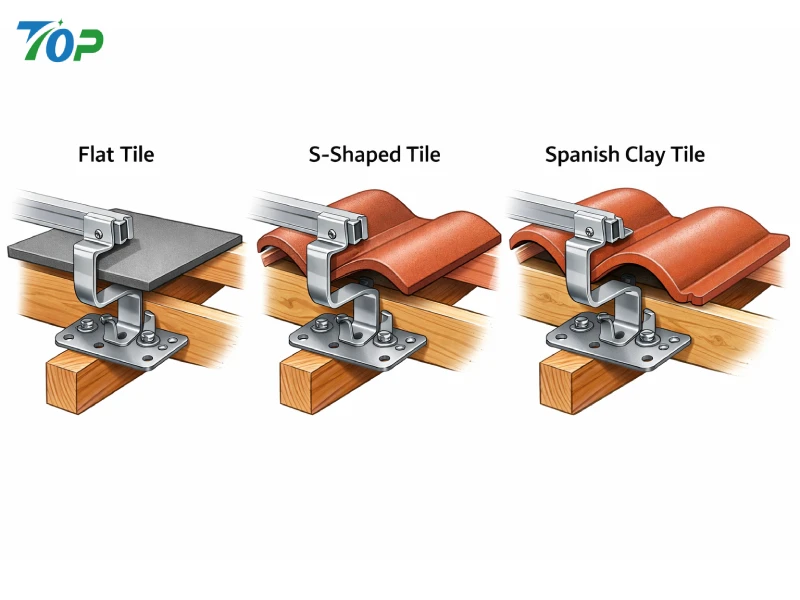

2. Comprendre les types de toits de tuiles courants utilisés dans les projets solaires

Différentes géométries de carreaux nécessitent descrochet de toit solaireconfigurations. Vous trouverez ci-dessous une ventilation technique des types de toits de tuiles courants rencontrés dans les projets solaires résidentiels, commerciaux et industriels légers.

2.1 Toit plat en tuiles de béton

Les tuiles plates en béton sont largement utilisées en Europe, en Australie et dans certaines régions d’Asie. Leur épaisseur varie généralement de 10 à 15 mm et leurs profils de verrouillage se chevauchent.

Caractéristiques structurelles :

• Résistance à la compression relativement élevée
• Fragilité modérée
• Profil de surface plane uniforme
• Espacement vertical fixe des carreaux

Danssupport solaire pour toit en tuiles platesDans certaines applications, le principal défi de conception consiste à assurer un espace suffisant entre le bras du crochet et la face inférieure du carreau. Si la hauteur du crochet est insuffisante, le carreau reposera directement sur le crochet, créant ainsi des points de tension concentrés.

Considérations recommandées :

• Crochet de toit à hauteur réglable
• Large plaque de base pour l'ancrage des chevrons
• Dégagement minimum du carrelage de 3 à 5 mm

2.2 Toit de tuiles courbes espagnoles/romaines

Les tuiles espagnoles ou romaines ont un profil ondulé avec une alternance de courbes convexes et concaves. Ces carreaux sont courants dans les climats méditerranéens et dans les bâtiments résidentiels haut de gamme.

Défis d'ingénierie :

• Contact avec une surface non plane
• Hauteur de carrelage variable
• Espace d'installation limité entre les courbes
• Risque de casse plus élevé lors du levage

Pourmontage solaire pour toit en tuiles espagnoles, un crochet plat standard est souvent inadapté. Le crochet doit avoir :

• Plage de réglage vertical étendue
• Bras supérieur étroit pour s'adapter sous les carreaux incurvés
• Décalage latéral optimisé pour s'aligner avec les chevrons

Le fait de ne pas correspondre à la géométrie de courbure conduit souvent à une mauvaise assise et à une mauvaise exposition au passage de l'eau.

2.3 Toit en tuiles d'ardoise

L'ardoise est un matériau de toiture en pierre naturelle connu pour sa durabilité et son esthétique, mais il est extrêmement fragile sous des charges ponctuelles.

Considérations clés :

• Faible tolérance aux contraintes de perçage
• Épaisseur de carrelage fine
• Coût de remplacement élevé

Danssupport solaire pour toit en ardoisedes installations, des crochets ultra-minces ou des systèmes de solins spécialisés sont souvent nécessaires. Un soulèvement incorrect des tuiles d’ardoise peut provoquer des micro-fractures invisibles qui se propagent ultérieurement sous l’effet des cycles thermiques.

Étant donné que l'ardoise a une résistance à la flexion minimale, l'alignement de la plaque de base doit être précis pour éviter le transfert de couple à la surface du carreau.

2.4 Toit en tuiles d'argile

Les carreaux en terre cuite sont légers mais très cassants. Ils présentent une bonne résistance aux intempéries mais une résilience structurelle limitée aux charges concentrées.

Risques courants danssystèmes de montage solaire sur toit en tuilesl'utilisation de carreaux d'argile comprend :

• Fissuration due à un serrage excessif
• Infiltration d’eau si les carreaux ne sont pas correctement réinstallés
• Espacement inégal des carreaux affectant le placement des crochets

Un réglablecrochet de toit pour toit en tuilesavec bras inférieur renforcé et dégagement précis des carreaux est essentiel.

2.5 Toiture en bardeaux d'asphalte (référence comparative)

Bien qu’il ne s’agisse pas d’un système de tuiles, les bardeaux d’asphalte sont souvent comparés aux toits de tuiles. Dans les applications de bardeaux, les pieds en L avec solins sont généralement utilisés à la place des crochets à carrelage traditionnels.

Cette distinction est cruciale. Tenter d’utiliser des crochets pour toiture en tuiles sur des systèmes de bardeaux – ou vice versa – compromet l’intégrité de l’étanchéité et viole les pratiques d’installation standard (International Code Council, 2021).

3. Critères d'ingénierie de base pour sélectionner le bon crochet de toit solaire

Lors du choix d'unfabricant de crochets de toit solaireou en évaluant les modèles de crochets, les équipes d'approvisionnement et d'ingénierie doivent évaluer les cinq dimensions techniques suivantes.

3.1 Hauteur du crochet et plage de réglage

L'épaisseur des carreaux et la hauteur de chevauchement varient selon les fabricants et les régions. Un crochet non réglable risque de présenter un jeu insuffisant ou un écart excessif compromettant le transfert de charge.

Bonne pratique :

• Ajustabilité verticale ≥ 30–50 mm
• Espace de dégagement pour empêcher la compression directe des carreaux
• Compatibilité avec les systèmes à rampe commune

L'ajustabilité améliore la flexibilité sur le terrain et réduit le besoin de plusieurs stocks de SKU.

3.2 Conception de la plaque de base et répartition de la charge

La plaque de base ancre le crochet au chevron. Une base étroite ou mince augmente la concentration des contraintes sur les fixations et réduit la résistance à l'arrachement.

Selon des recherches sur les fixations structurelles (American Wood Council, 2018), la capacité de retrait dépend de la profondeur d'ancrage et de la densité du bois. Donc:

• Épaisseur de la plaque de base ≥ 4–5 mm en acier inoxydable
• Minimum deux attaches structurelles
• Conformité à la distance aux bords

3.3 Qualité du matériau et résistance à la corrosion

Le plus premiumcrochets de toit en acier inoxydableutilisez SUS304 ou SUS316.

• SUS304 : Adapté aux environnements intérieurs
• SUS316 : recommandé pour les régions côtières ou à haute salinité

La corrosion réduit la résistance transversale au fil du temps. Pour les systèmes ayant une durée de vie nominale de 25 ans, la sélection des matériaux doit correspondre à la catégorie d'exposition environnementale (ISO 9223).

3.4 Intégration étanche

Le soulèvement des carreaux crée une exposition temporaire de la sous-couche. Une mauvaise réinstallation ou un solin manquant augmente le risque de fuite.

Bonne pratique :

• Tampons d'étanchéité en EPDM
• Clignotant compatible si nécessaire
• Couper les carreaux au lieu d'une force excessive

3.5 Compatibilité avec la disposition des chevrons

Le placement des crochets est limité par l'espacement des chevrons, généralement de 400 à 600 mm. Si la géométrie du crochet ne permet pas le décalage latéral, l'installation devient inefficace et structurellement compromise.

Avancécrochet de toit solaireles conceptions intègrent un réglage latéral pour s'aligner avec les éléments structurels sans stresser les carreaux.

4. Analyse des risques : conséquences d'une sélection incorrecte des crochets de toit

Incorrectmontage solaire sur toit en tuilesla sélection des composants augmente :

• Temps d'installation de 15 à 30 %
• Déchets de matériaux dus à des carreaux cassés
• Exposition à la garantie pour les réclamations en cas de fuite
• Responsabilité structurelle lors d'événements de soulèvement éolien

Des défaillances induites par le vent ont été documentées dans des systèmes solaires sur toit où des méthodes de fixation inadéquates étaient utilisées (Kopp et al., 2012). Même si les modules font souvent l'objet d'une attention particulière, le matériel de fixation détermine fréquemment la capacité de survie du système.

Pour les équipes d'approvisionnement, le coût total d'installation doit inclure l'atténuation des risques, et pas seulement le prix unitaire du matériel.

5. Considérations stratégiques en matière d'approvisionnement pour les projets commerciaux

Pour les projets commerciaux multi-sites, la standardisation d'unmontage solaire pour toit en tuilesla solution améliore :

• Contrôle des stocks
• Efficacité de la formation à l'installation
• Cohérence de l’assurance qualité
• Prévisibilité de la maintenance à long terme

Toutefois, la normalisation ne doit pas l’emporter sur la compatibilité technique. La bonne approche consiste à sélectionner un fabricant capable de :

• Fournir des rapports de tests structurels
• Offrant des modèles de crochets réglables
• Prise en charge de la personnalisation pour des géométries de tuiles uniques
• Assurer la cohérence des lots pour les commandes importantes

Dans les environnements d'approvisionnement à volume élevé, sélectionner le bonfabricant de crochets de toit solairedevient une décision de partenariat stratégique plutôt qu’un achat transactionnel.

6. Matrice de sélection des crochets de toit solaire par type de tuile

Pour les équipes d'ingénierie gérant plusieursmontage solaire sur toit en tuilesprojets à travers les régions, un outil de comparaison structuré améliore considérablement l’efficacité de la prise de décision. Au lieu de sélectionner uncrochet de toit solairebasée uniquement sur l'apparence ou le prix, la sélection doit prendre en compte la compatibilité géométrique, le comportement de transfert de charge, l'exposition environnementale et la tolérance d'installation.

La matrice ci-dessous fournit un cadre de référence pratique pour faire correspondre les types de crochets aux catégories de tuiles. La validation technique finale doit toujours prendre en compte les calculs structurels spécifiques au site conformément aux codes du bâtiment locaux.

Type de tuile	Configuration de crochet recommandée	Exigence de réglage	Qualité du matériau	Niveau de risque d'installation	Notes d'ingénierie
Tuile plate en béton	Crochet plat réglable standard	Réglage vertical de 30 à 50 mm	SUS304 (intérieur des terres) / SUS316 (côtier)	Moyen	Assurer un dégagement des carreaux ≥3 mm pour éviter les contraintes de compression
Tuile incurvée espagnole/romaine	Crochet réglable étendu à bras étroit	Plage verticale de 50 mm+	SUS304/SUS316	Haut	Nécessite un bras supérieur et un décalage latéral compatibles avec la courbure
Tuile d'ardoise	Crochet ultra fin ou système intégré au solin	Hauteur minimale, alignement précis	SUS316 préféré	Très élevé	Évitez les charges ponctuelles sur l'ardoise ; envisager l'intégration flash
Tuile d'argile	Crochet réglable renforcé pour l'avant-bras	30 à 40 millimètres	SUS304/SUS316	Haut	Éviter un serrage excessif ; maintenir une réinstallation uniforme des carreaux

Cette matrice de sélection démontre qu’il n’existe pas decrochet de toit pour toit en tuilescandidatures. Chaque configuration doit correspondre à la géométrie des carreaux et au comportement structurel.

7. Considérations techniques détaillées par catégorie de tuiles

7.1 Toit plat en tuiles de béton : stabilité structurelle avec dégagement contrôlé

Les systèmes de tuiles plates sont relativement faciles à installer par rapport aux toits courbés ou en ardoise. Cependant, une mauvaise sélection de la hauteur des crochets peut toujours générer une compression des carreaux ou une instabilité au soulèvement.

Domaines d’intervention clés en ingénierie :

• Épaisseur du bras de crochet suffisante pour résister à la flexion sous le vent
• Largeur de la plaque de base compatible avec l'espacement standard des chevrons (400–600 mm)
• Minimum de deux tire-fonds structurels par crochet
• Conformité aux exigences de calcul de la charge de vent de l'ASCE 7

Dans les zones de vent fort, les forces de soulèvement peuvent dépasser 2,0 kPa selon la classification des zones de toit (ASCE, 2022). Par conséquent, il est essentiel de vérifier la résistance à l'arrachement admissible des fixations lors de la sélection d'unsupport solaire pour toit en tuiles plates.

7.2 Toiture en tuiles espagnoles/romaines : gestion de la courbure et du transfert de charge

Les systèmes de tuiles courbes introduisent des chemins de charge asymétriques. Le crochet doit faire le pont entre les surfaces concaves et convexes des carreaux sans créer de concentration de contraintes.

Paramètres de conception critiques :

• Tolérance de courbure du haut du bras
• Ajustement latéral pour l'alignement des chevrons
• Hauteur verticale étendue pour dégager les crêtes des carreaux
• Essais structurels dans des conditions de chargement excentriques

Étant donné que les carreaux courbés présentent souvent des taux de casse plus élevés lors de l'installation, la sélection d'uncrochet de toit solaireréduit les coûts de reprise et raccourcit les cycles d’installation.

7.3 Toiture en tuiles en ardoise : ingénierie de précision et atténuation des risques

Les installations sur toit en ardoise exigent la plus haute discipline d’ingénierie. Contrairement à l’argile ou au béton, l’ardoise ne tolère pas les chocs ou les couples concentrés.

Poursupport solaire pour toit en ardoisesystèmes, considérez :

• Géométrie du crochet à profil bas
• Stratégie de pré-perçage avec protection par membrane imperméable
• Intégration avec des solins métalliques là où cela est permis
• Utilisation de SUS316 résistant à la corrosion pour garantir une durabilité à long terme

Les erreurs d'installation sur les toits en ardoise entraînent souvent des défaillances latentes : des microfissures qui se propagent en raison des cycles de gel-dégel (International Code Council, 2021).

7.4 Toiture en tuiles d'argile : contrôle de la fragilité et du couple

Les carreaux en terre cuite présentent une faible résistance à la traction et une tolérance à la flexion limitée. Un serrage excessif des fixations est l’une des causes de casse les plus courantes.

Bonnes pratiques :

• Outils de fixation à couple contrôlé
• Coupe uniforme des carreaux pour le dégagement des crochets
• Conception de plaque de base à répartition des contraintes
• Inspection visuelle après la remise en place des carreaux

Sélection d'un renforcécrochet de toit en acier inoxydableaméliore la fiabilité structurelle des systèmes de toiture en terre cuite.

8. Erreurs d'installation courantes qui augmentent les risques du projet

À travers le commercemontage solaire sur toit en tuilesprojets, les erreurs récurrentes suivantes contribuent aux dépassements de coûts et à la responsabilité à long terme :

8.1 Utilisation d'un crochet universel pour tous les types de carreaux

Tenter de standardiser en utilisant un modèle à crochet unique entraîne souvent un désalignement et des dommages aux carreaux. Des solutions spécifiques à la géométrie sont nécessaires.

8.2 Ignorer la variation de la zone de charge de vent

Les coins et les bords du toit subissent des forces de soulèvement plus élevées. L’espacement des crochets doit refléter la classification des zones selon les codes structurels.

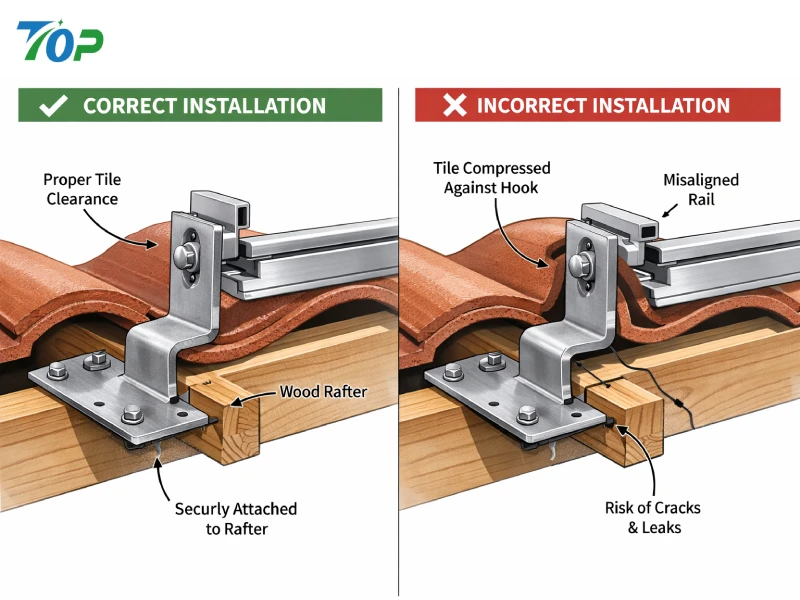

8.3 Dégagement insuffisant des carreaux

Le contact direct entre la tuile et le crochet transfère la charge vers les matériaux de toiture cassants, augmentant ainsi le risque de fracture.

8.4 Profondeur d'ancrage des fixations inadéquate

La capacité d’arrachement des fixations dépend de la profondeur d’ancrage et de la densité du bois (American Wood Council, 2018). La sous-estimation de ces paramètres réduit les marges de sécurité du système.

8.5 Défaut de tenir compte de la dilatation thermique

Les rails de montage en acier inoxydable et en aluminium se dilatent à des rythmes différents. Une conception inappropriée peut introduire des contraintes à long terme dans les connexions à crochets.

9. Efficacité de l'installation et optimisation des coûts de main-d'œuvre

Sélection du bonfabricant de crochets de toit solairepeut influencer considérablement l’efficacité de l’installation.

Fonctionnalités qui améliorent la productivité sur le terrain :

• Composants réglables pré-assemblés
• Documentation claire sur les charges structurelles
• Cohérence des lots pour les commandes d'approvisionnement importantes
• Conception d'interface ferroviaire compatible

Des études sur la productivité de la construction montrent que la simplification de l'installation réduit le temps de travail de 10 à 25 % dans les systèmes répétitifs (Gould et Joyce, 2014). Dans les grands portefeuilles solaires sur les toits, ces économies ont un impact considérable sur les marges des projets.

10. Vérification et documentation de la charge technique

Pour les développeurs solaires commerciaux et les entrepreneurs EPC, la documentation est essentielle. Un fiablecrochet de toit solairele fournisseur doit fournir :

• Rapports d'essais de charge mécanique
• Certificats de matériaux (SUS304 / SUS316)
• Données d'analyse par éléments finis (si disponibles)
• Classement de résistance à la corrosion
• Dossiers de traçabilité du contrôle qualité

Les recherches sur les tests de charge de vent (Kopp et al., 2012) démontrent que l'intégrité des fixations est souvent le facteur limitant la performance du système de toiture. Par conséquent, la sélection des hameçons doit être validée par des preuves mécaniques plutôt que par des hypothèses.

11. Analyse coûts-avantages : au-delà du prix unitaire

Les décisions d’approvisionnement doivent tenir compte de la valeur du cycle de vie plutôt que du coût unitaire initial. Un prix inférieurcrochet de toit pour toit en tuilesqui manque d’ajustabilité ou de certification structurelle peut entraîner :

• Coûts de remplacement des carreaux plus élevés
• Durée d'installation prolongée
• Litiges d’assurance suite à des événements météorologiques
• Fiabilité à long terme réduite

Une approche du coût total comprend :

• Coût du matériel
• Coût de la main d'œuvre
• Coût d’atténuation des risques
• Exposition à la garantie
• Prévisibilité de la maintenance

Lorsqu'il est évalué de manière holistique, conçu réglablecrochet de toit solaireles systèmes produisent souvent un meilleur retour sur investissement dans les grands portefeuilles commerciaux.

12. Comment sélectionner le bon fabricant de crochets de toit solaires pour les projets à grande échelle

Dans le développement commercial et basé sur un portefeuille d'énergie solaire sur les toits, la sélection d'unfabricant de crochets de toit solaireest une décision stratégique d’ingénierie et de gestion des risques. La capacité de conception du fabricant, le contrôle de la production et la transparence de la documentation influencent directement l’efficacité de l’installation, la fiabilité structurelle et les performances des actifs à long terme.

Au-delà de l'évaluation du prix et du délai de livraison, les équipes d'approvisionnement et d'ingénierie doivent évaluer les dimensions suivantes lors de l'approvisionnementcrochet de toit solairesystèmes pour les projets de montage solaire sur toit en tuiles.

12.1 Capacité d'ingénierie et validation structurelle

Un fabricant qualifié doit fournir des données de validation mécanique démontrant la capacité portante dans des conditions simulées de soulèvement du vent et de pression descendante.

Documents clés à demander :

• Rapports de tests de charge statique
• Certification de résistance à la traction des matériaux
• Documentation sur l'analyse par éléments finis (FEA)
• Validation de compatibilité des fixations
• Classification de résistance à la corrosion selon la norme ISO 9223

Les systèmes de fixation constituent souvent le maillon faible des installations solaires sur les toits. La recherche en génie éolien confirme que les systèmes montés sur le toit doivent être évalués comme des assemblages structurels intégrés plutôt que comme des composants isolés (Kopp et al., 2012). Un fournisseur qui ne peut pas fournir de preuves de tests documentées introduit un risque évitable pour le projet.

12.2 Qualité et traçabilité des matériaux

Le plus performantcrochets de toit en acier inoxydablesont fabriqués en acier inoxydable SUS304 ou SUS316. Cependant, la qualité du matériau à elle seule est insuffisante ; la traçabilité et la cohérence sont tout aussi importantes.

Pour les achats à l’échelle d’un portefeuille, les systèmes de contrôle qualité doivent inclure :

• Certification des matériaux au niveau des lots
• Contrôle des tolérances dimensionnelles
• Contrôles de cohérence des états de surface
• Inspection de l'intégrité de la soudure (le cas échéant)

La corrosion réduit la surface transversale effective et la résistance structurelle au fil du temps. Pour les régions côtières ou à forte humidité, le SUS316 est généralement recommandé pour maintenir une durabilité de conception de 25 ans.

12.3 Ajustabilité et optimisation des SKU

Les fabricants proposant des conceptions de crochets réglables modulaires réduisent la complexité des stocks. Au lieu de stocker plusieurs modèles à hauteur fixe, réglablescrochet de toit pour toit en tuilesles systèmes peuvent couvrir des carreaux plats, en terre cuite et à courbure modérée.

Cette flexibilité améliore :

• Efficacité de l'entrepôt
• Adaptabilité de l'installation
• Modifications de terrain réduites
• Des cycles d’approvisionnement plus rapides

Du point de vue du coût du cycle de vie, les systèmes de crochets adaptables offrent souvent une valeur à long terme plus élevée que les alternatives à géométrie fixe à faible coût.

12.4 Capacité de production et stabilité de l’approvisionnement

Les grands portefeuilles solaires commerciaux nécessitent des calendriers de livraison cohérents. Une rupture d’approvisionnement en matériel de montage peut retarder les équipes d’installation et affecter les délais de mise en service.

Un fiablemontage solaire pour toit en tuilesle fournisseur doit démontrer :

• Lignes de production évolutives
• Transparence des délais
• Capacité logistique d’exportation
• Répétabilité dimensionnelle constante

La cohérence est particulièrement importante car la variation dimensionnelle de la hauteur des crochets ou de l'alignement de la plaque de base peut entraîner un désalignement des rails sur de longues portées de toit.

13. Modèle de collaboration en ingénierie pour les installations commerciales

Pour les portefeuilles de toitures commerciales et multi-bâtiments, collaboration entre l'installateur et lefabricant de crochets de toit solairedevrait avoir lieu avant de finaliser la nomenclature.

Un flux de travail optimisé comprend généralement :

1. Examen de la documentation sur la structure du toit
2. Identification du type de carrelage et mesure de l'épaisseur
3. Calcul des charges de vent et de neige selon le code local
4. Planification de l'espacement des crochets
5. Spécification des fixations structurelles
6. Validation du prototype (si nécessaire)

L'intégration de ces étapes lors de la pré-construction réduit les ordres de modification et les ajustements sur le terrain. Selon l'ASCE 7 (2022), les systèmes de toiture doivent tenir compte des pressions de soulèvement du vent spécifiques à la zone. L’apport d’ingénierie au stade de la fixation garantit la conformité et améliore la résilience structurelle.

14. Considérations sur les performances à long terme pour le montage solaire sur un toit en tuiles

Lors de l'évaluationcrochet de toit solairesystèmes, la fiabilité à long terme est aussi importante que les performances initiales de l’installation.

14.1 Dilatation thermique et fatigue

Les rails de montage solaires sont généralement en aluminium, tandis que les crochets sont en acier inoxydable. La dilatation différentielle entre les matériaux introduit des contraintes cycliques aux points de connexion. Sur une durée de vie de 25 ans, la résistance à la fatigue devient pertinente.

14.2 Classification de l'environnement corrosif

La norme ISO 9223 catégorise les niveaux de corrosivité atmosphérique. Les environnements côtiers (catégories C4 à C5) nécessitent des matériaux plus résistants à la corrosion. Dans de tels cas, le SUS316 est recommandé pour éviter la corrosion par piqûre.

14.3 Accessibilité pour la maintenance

Les crochets doivent permettre l'accès pour l'inspection sans retirer complètement le module. Une conception de maintenance efficace améliore la stabilité opérationnelle à long terme.

15. Questions fréquemment posées sur les crochets de toit solaires

15.1 Un crochet de toit solaire peut-il s'adapter à tous les types de tuiles ?

Non. La géométrie des carreaux varie considérablement. Les conceptions ajustables peuvent couvrir plusieurs catégories de carreaux, mais les carreaux espagnols en ardoise et très courbés nécessitent souvent des configurations spécialisées.

15.2 Comment mesurer la hauteur du carrelage avant de sélectionner un crochet ?

Mesurez l’épaisseur totale des carreaux et la hauteur de chevauchement. Assurez-vous que la hauteur du crochet sélectionnée offre un dégagement adéquat sans comprimer la surface du carreau.

15.3 Quel matériau convient le mieux pour le montage solaire sur un toit en tuiles côtières ?

L'acier inoxydable SUS316 est recommandé pour les environnements à haute salinité ou marins en raison de sa résistance améliorée à la corrosion.

15.4 Combien de crochets de toit sont nécessaires par kilowatt ?

La quantité de crochets dépend de la classification de la zone de vent, de la taille du module et de la portée du rail. Les calculs structurels doivent suivre les critères de charge ASCE 7.

15.5 Les crochets de toit solaire nécessitent-ils un solin ?

Dans certains systèmes de toiture en tuiles, l’intégration de solins ou de membranes imperméables est recommandée pour améliorer la prévention des fuites à long terme.

15.6 Qu'est-ce qui provoque la fissuration des carreaux lors de l'installation ?

Les causes courantes incluent un jeu insuffisant, un serrage excessif, une technique de levage inappropriée et une répartition inégale de la charge.

15.7 Comment réduire le temps d'installation ?

L'utilisation de crochets pré-assemblés réglables et d'interfaces de rail standardisées améliore considérablement l'efficacité de l'installation.

16. Conclusion stratégique : la précision de l'ingénierie stimule la rentabilité du projet

Choisir le boncrochet de toit solairepour unsystème de montage solaire sur toit en tuilesest une décision d’ingénierie multidimensionnelle. La géométrie des carreaux, le comportement de transfert de charge, l'environnement de corrosion et le flux de travail d'installation doivent tous être évalués ensemble.

Pour les projets à l'échelle commerciale, le système de fixation détermine :

• Conformité structurelle
• Productivité des installations
• Exposition à la garantie
• Coût de maintenance du cycle de vie
• Fiabilité au niveau du portefeuille

Un réglable bien conçucrochet de toit pour toit en tuilesLes applications réduisent l'incertitude sur le terrain, améliorent la répartition de la charge et améliorent l'intégrité de l'étanchéité. Lorsqu’ils s’appuient sur une validation structurelle documentée et une cohérence de production, ces systèmes offrent une stabilité à long terme et des avantages mesurables en termes de coûts.

La précision technique au niveau des accessoires se traduit directement par des marges de projet améliorées et une réduction des risques opérationnels. Pour les installateurs, les entrepreneurs EPC et les équipes d'approvisionnement gérant des portefeuilles solaires pour toits de tuiles, en sélectionnant le bonfabricant de crochets de toit solairen’est pas simplement une décision d’approvisionnement, c’est une stratégie structurelle.

Références

• Société américaine des ingénieurs civils. (2022).Charges minimales de conception et critères associés pour les bâtiments et autres structures (ASCE/SEI 7-22). ASCE.
• Conseil américain du bois. (2018).Spécification nationale de conception pour la construction en bois (NDS). Conseil américain du bois.
• Organisation internationale de normalisation. (2012).ISO 9223 : Corrosion des métaux et alliages — Corrosivité des atmosphères — Classification. ISO.
• Conseil international du code. (2021).Code résidentiel international (IRC). CPI.
• Kopp, GA, Farquhar, S. et Morrison, M. (2012). Charges de vent sur les panneaux solaires sur le toit.Journal d'ingénierie éolienne et d'aérodynamique industrielle, 111, 100-111.
