Système de gestion des chemins de câbles pour panneaux solaires

Les parties composées du système de gestion des chemins de câbles pour panneaux solaires conçu par Topfencesolar sont couramment utilisées sur le marché.

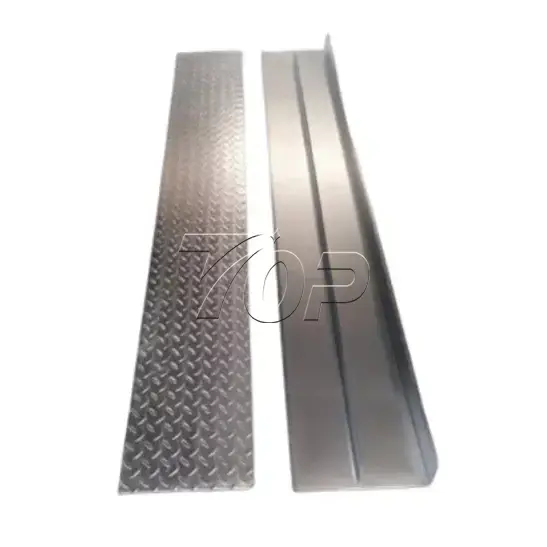

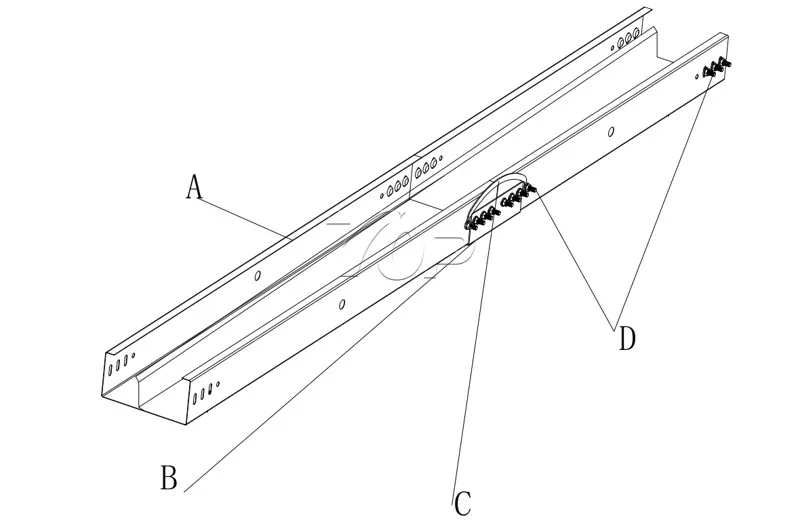

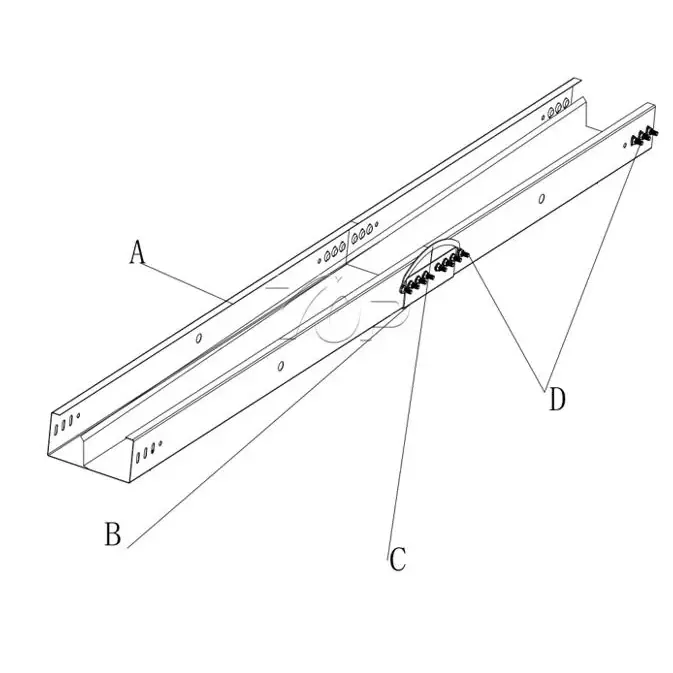

A : Corps principal du chemin de câbles à double fente avec couvercles à motif

B : Connecteurs fixés par des vis

C : Le fil de terre empêche les chocs électriques

D : Vis de fixation des chemins de câbles pièce par pièce

Matériau : Aciers galvanisés

Dimensions:

Plus d'options pourraient être personnalisées.

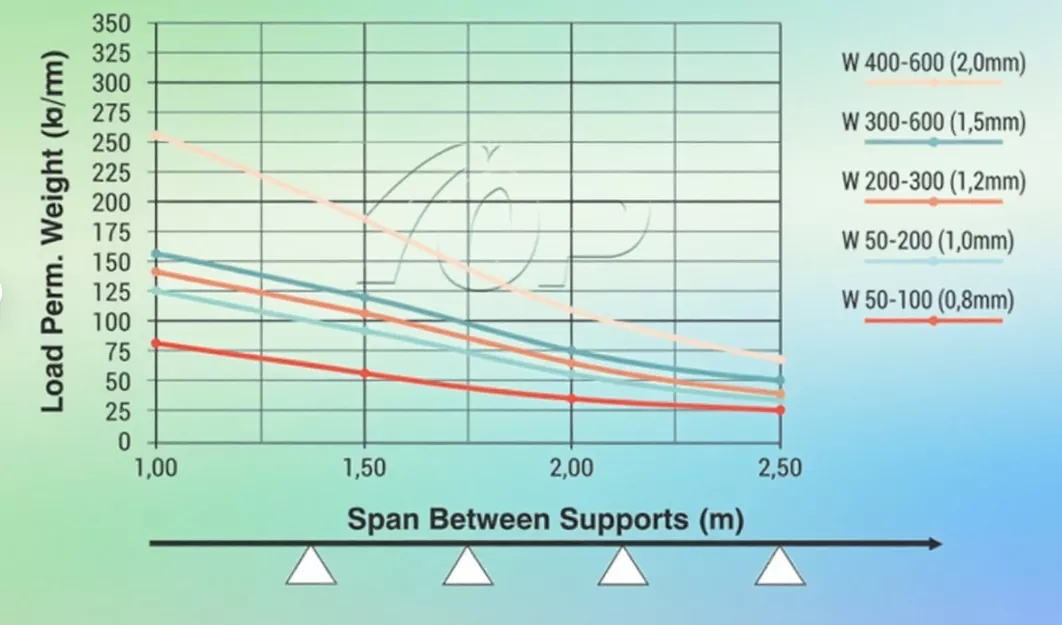

Ici, vous verrez la référence du résultat de notre date de test en fonction de la situation de chargement ci-dessous.

Fonction:

Il accueille et gère de manière centralisée un grand nombre de câbles entre les panneaux photovoltaïques ainsi que ceux menant aux onduleurs et aux boîtiers de combinaison, évitant ainsi les dommages mécaniques et le vieillissement dû aux UV, et garantissant un câblage soigné et sûr.

Paramètres

Comment l'utiliser ?

Placer le tronçon de chemin de câbles sur le support et le fixer à l'aide des plaques de connexion et des boulons spéciaux pour assurer la continuité électrique (en formant un chemin de mise à la terre fiable).

Le traitement de la ligne de production :

Plus d'informations sur les matériaux :

Protection des stocks de produits de gestion des câbles solaires en acier galvanisé

La tôle galvanisée est connue pour être particulièrement sensible aux effets des matériaux à caractère acide, de l'air pollué, de l'eau et de l'humidité relative présentes au-dessus d'un certain taux.

La durée de vie des tôles galvanisées sera influencée dans les zones industrielles, notamment où l'air est densément pollué.

L’élément le plus important de la pollution atmosphérique est le dioxyde de soufre.

C + H + S + O₂ → CO₂ + H₂O + SO₂

SO₂ + ½ O₂ → SO₃

SO₂ + H₂O → H₂SO₃

SO₃ + H₂O → H₂SO₄

Toutefois, afin de protéger les tôles empilées, les conditions suivantes doivent être strictement respectées.

· Le métal ne doit jamais être stocké dans une zone très humide avec de l'eau.

· Il doit y avoir suffisamment d'espace pour une circulation continue de l'air.

· Les différences de température dans les lieux de stockage doivent être comprises entre 5 et 10 °C.

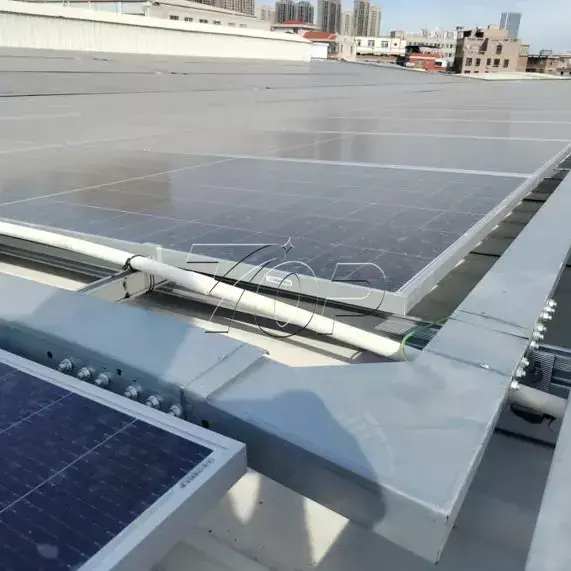

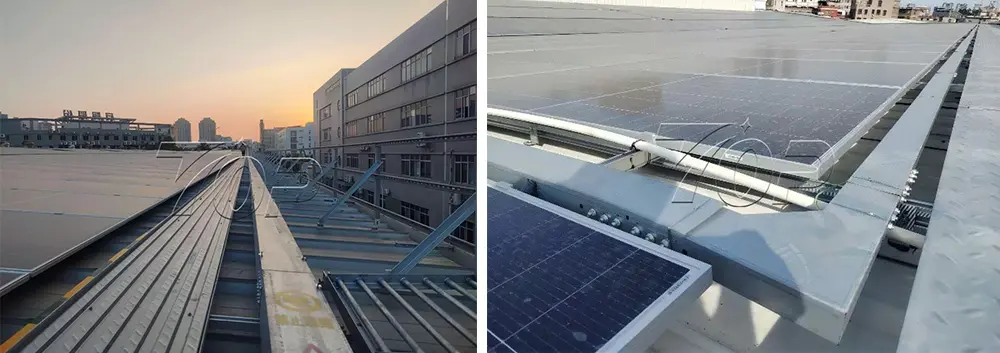

Plus de cas d'application de divers chemins de câbles.
