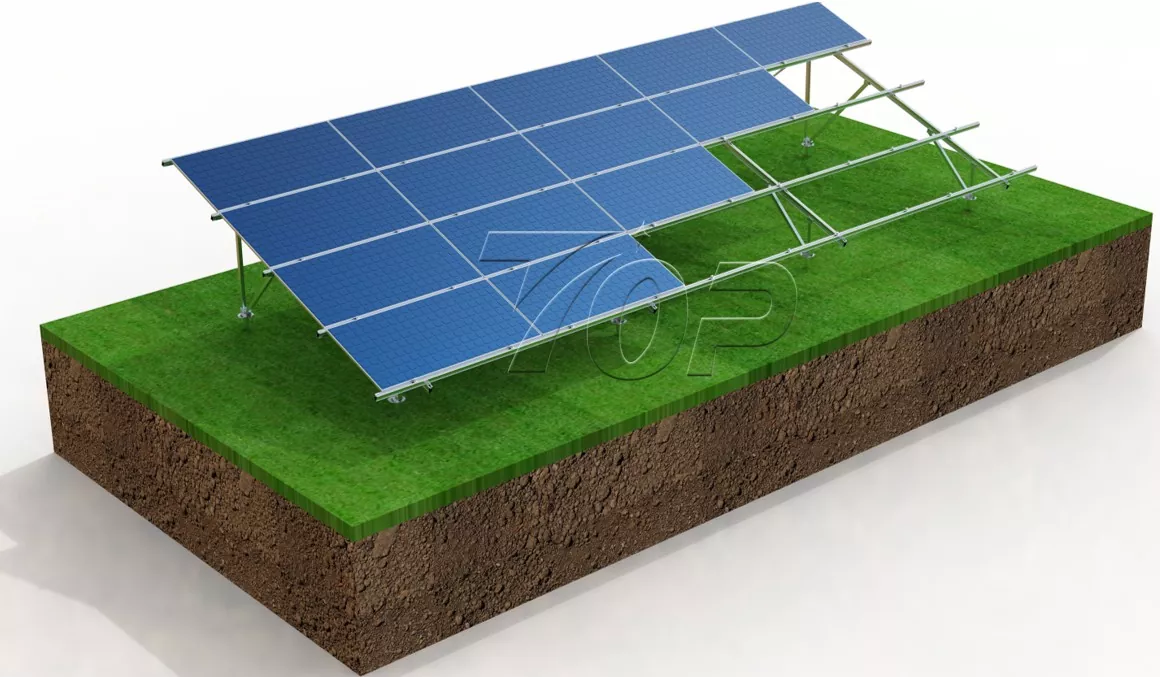

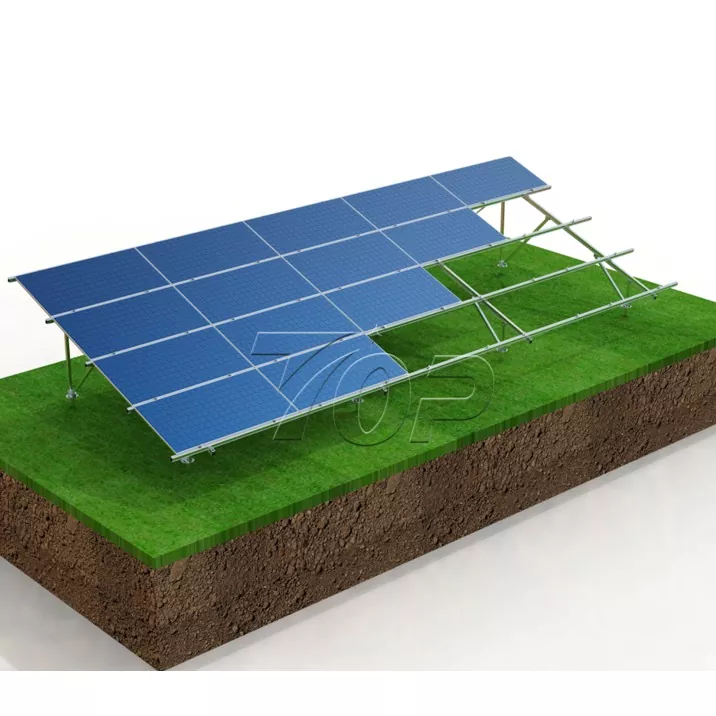

Système de montage solaire au sol en aluminium
En partenariat avec Topfencesolar pour le système de montage solaire au sol en aluminium, nous proposons la conception de simulation sous des charges de vent et de neige spécifiques, même sous des facteurs sismiques. Notre structure en aluminium en forme de W est l’une des solutions les plus stables et les plus fiables qui tire le meilleur parti du marché. Il offre une durée de vie de plus de 25 ans avec 10 ans de garantie.
Nom de la marque :Topfencesolaire
Matériau du produit :Aluminium AL 6005 -T5/ T6
Fonction du produit :Structure de centrale solaire au sol
Durée de vie :≥25 ans
Nom de la marque :Topfencesolaire
Matériau du produit :Aluminium AL 6005 -T5/ T6
Fonction du produit :Structure de centrale solaire au sol
Durée de vie :≥25 ans
En tant que fabricant et fournisseur professionnel en Chine, Topfencesolar conçoit un système de montage solaire au sol en aluminium avec une résistance au vent allant jusqu'à max. 60 m/s et une capacité de charge de neige allant jusqu'à max. 1,4 kN.
Qu’en est-il du résultat de la résistance à la corrosion et à la rouille ?
Les principaux matériaux de notre système, à savoir la colonne, la poutre, les forces arrière et les rails, sont fabriqués en aluminium Al6005-T5/T6 avec d'excellentes performances anticorrosion grâce à un traitement de surface ≥ 10 μm. L'anodisation garantit une durabilité à long terme dans des environnements difficiles.
|
|
|
|
|
|
|
Connecteur de colonne H |
Rails |
Connecteur ferroviaire |
Faisceau |
Tandis que nos attaches de système de fixation sont fabriquées en SUS304 avec une excellente efficacité de protection contre la corrosion ci-dessous.
|
|
|
|
|
|
Kits de serrage de rail |
Pince intermédiaire |
Pince d'extrémité |
Vis de terre |

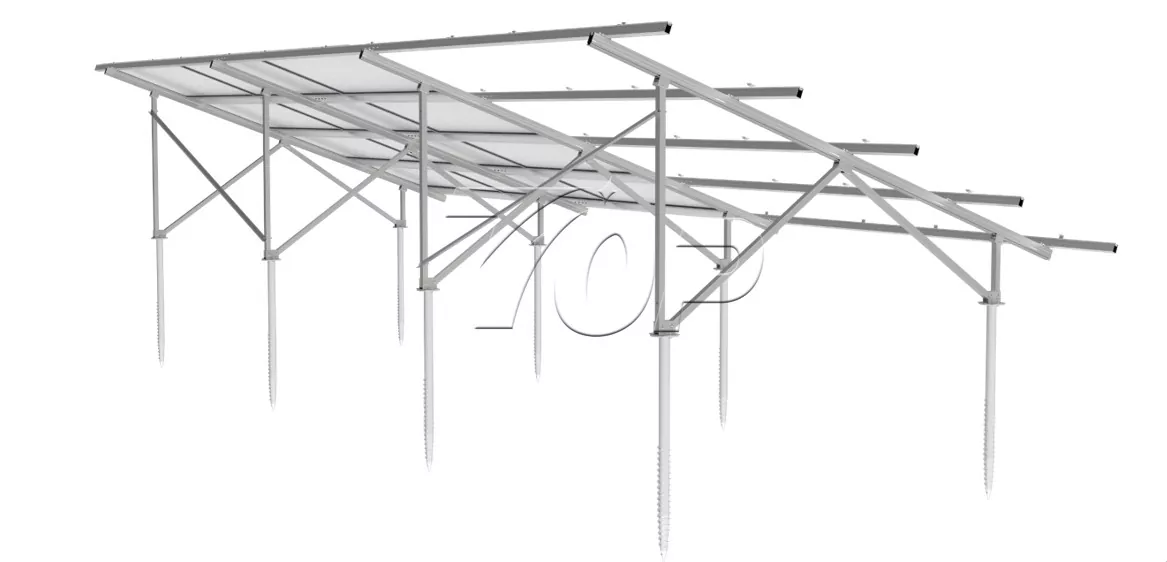

La conception complète des supports de montage solaires au sol de type W est basée sur une durée de vie supérieure à 25 ans avec une garantie de 10 ans.
Composition structurelle
Base /Connecteur de colonne en H/Rails /Connecteur de rail/Poutre /Boulon /Écrou /Vis /Rondelle/
Ancre, etc.

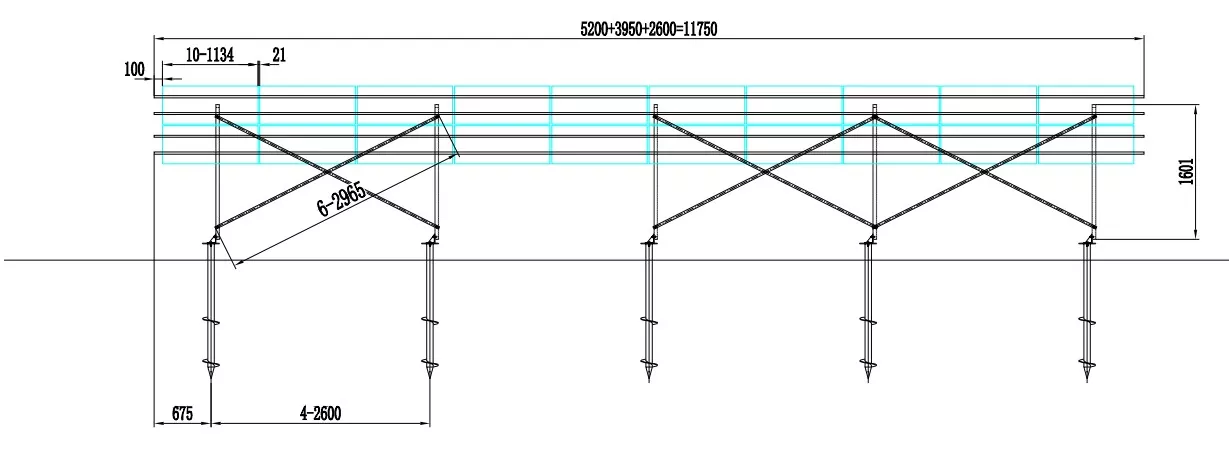

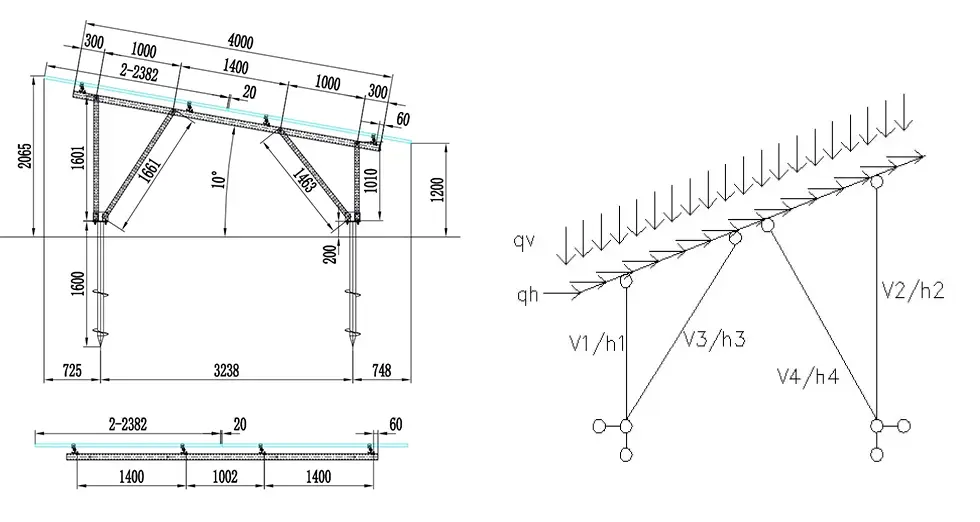

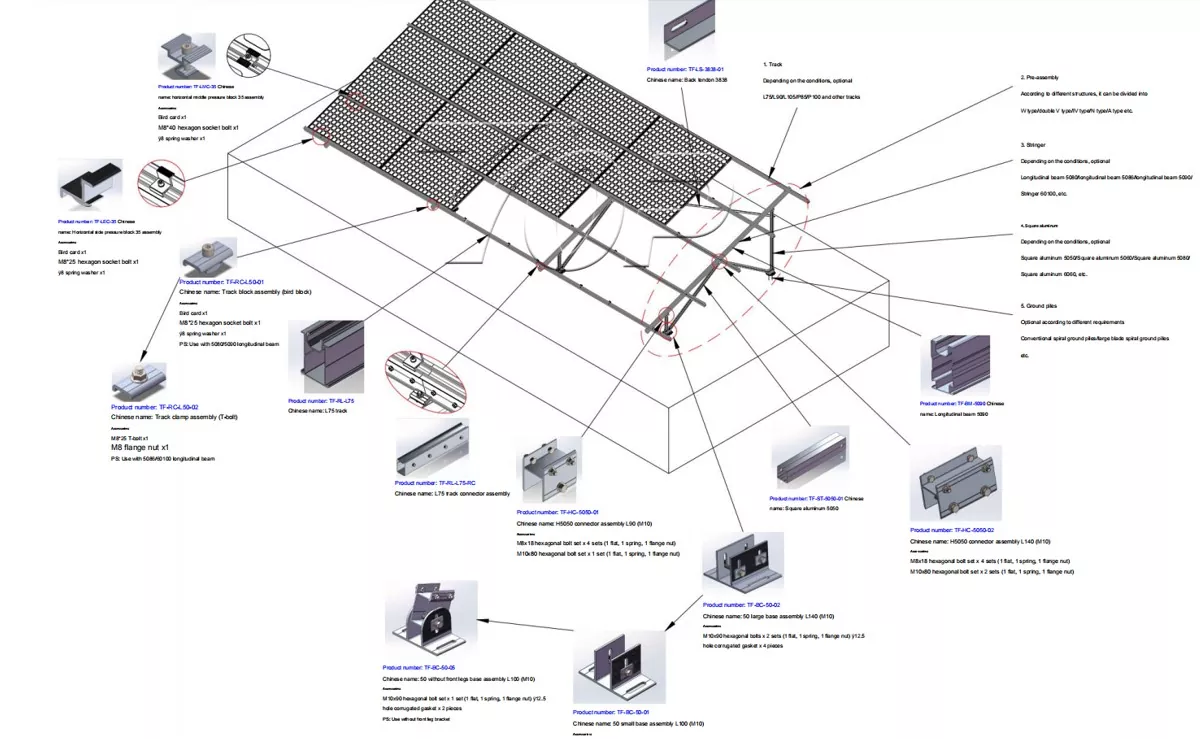

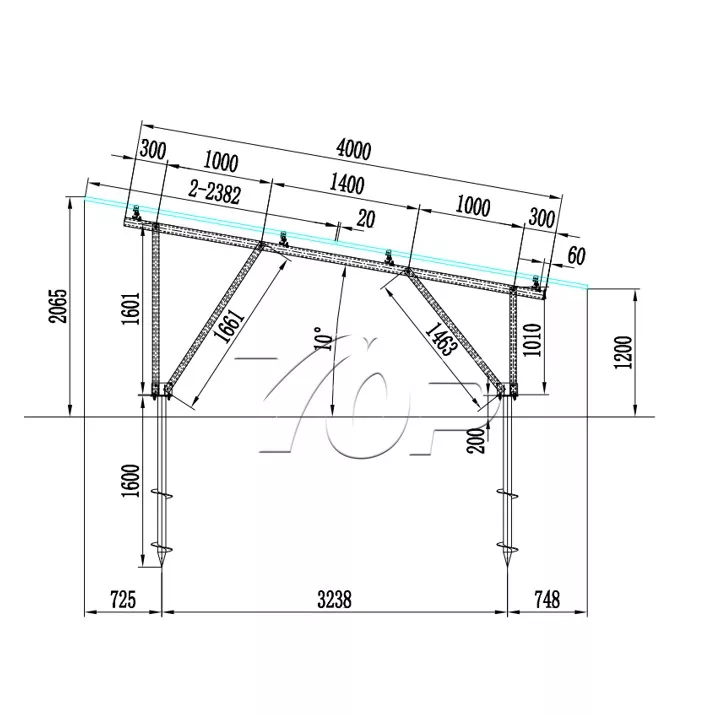

Vous trouverez ci-dessous l’ensemble complet de la conception du diagramme du système pour référence.
Comment choisir une fondation appropriée pour soutenir votre système solaire ?
Les méthodes d'installation appropriées doivent être sélectionnées en fonction des différents types de fondations.
Tel que:
Fondations en béton
Fondations à vis de terre
Fondations sur pieux
Le système de rayonnage solaire monté au sol en aluminium durable est principalement pris en compte en fonction des exigences de capacité portante du sol de
Adaptation des pentes
Protection contre la corrosion

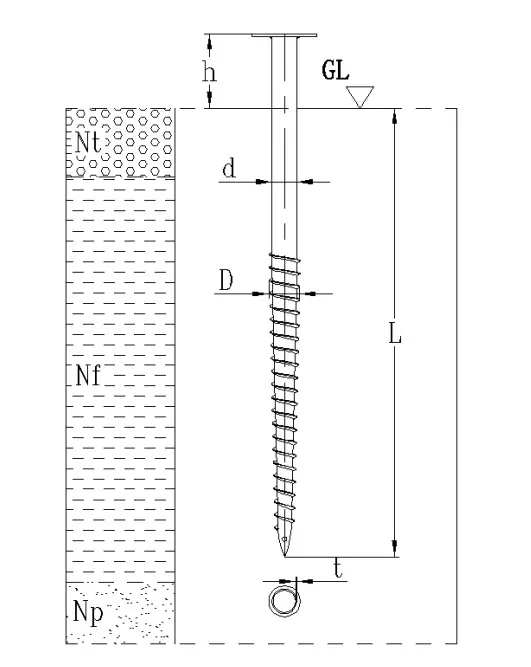

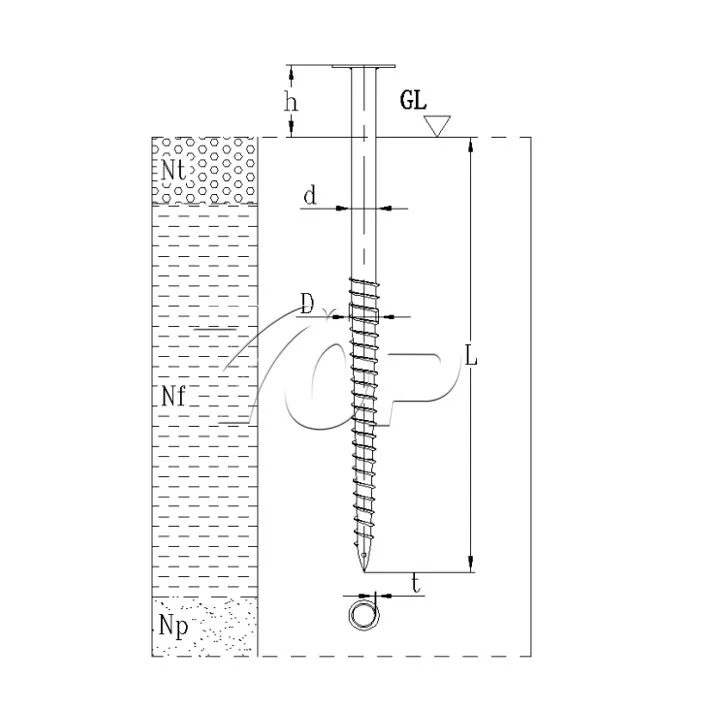

Prenons l'exemple des pieux hélicoïdaux :
|
Paramètre |
Exigence |
Exemple |
|
Diamètre de l'arbre |
73mm ~ 140mm |
Diamètre du tuyau en acier de 89 mm |
|
Plaque hélicoïdale |
Diamètre 200mm-350mmentre 1-3 plaques |
Double hélice 300 mm en bas, 250 mm en partie supérieure |
|
Matériel |
Q235B |
La résistance est supérieure à 235 MPa |
|
Protection contre la corrosion |
Galvanisation à chaud ≥85μm |
Zones côtières : Zingage + anode sacrificielle |
Veuillez contacter l'équipe d'ingénieurs Topfencesolar pour une sélection professionnelle.
La disposition des panneaux solaires dépend de la taille de votre paysage et de la situation du site.
On pourrait normalement envisager
2(ligne)* 10-24(colonne), l'exact sera conçu en fonction de vos sites.

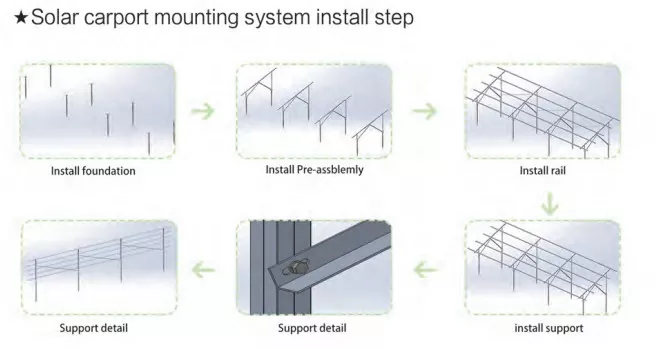

Indications d'installation :

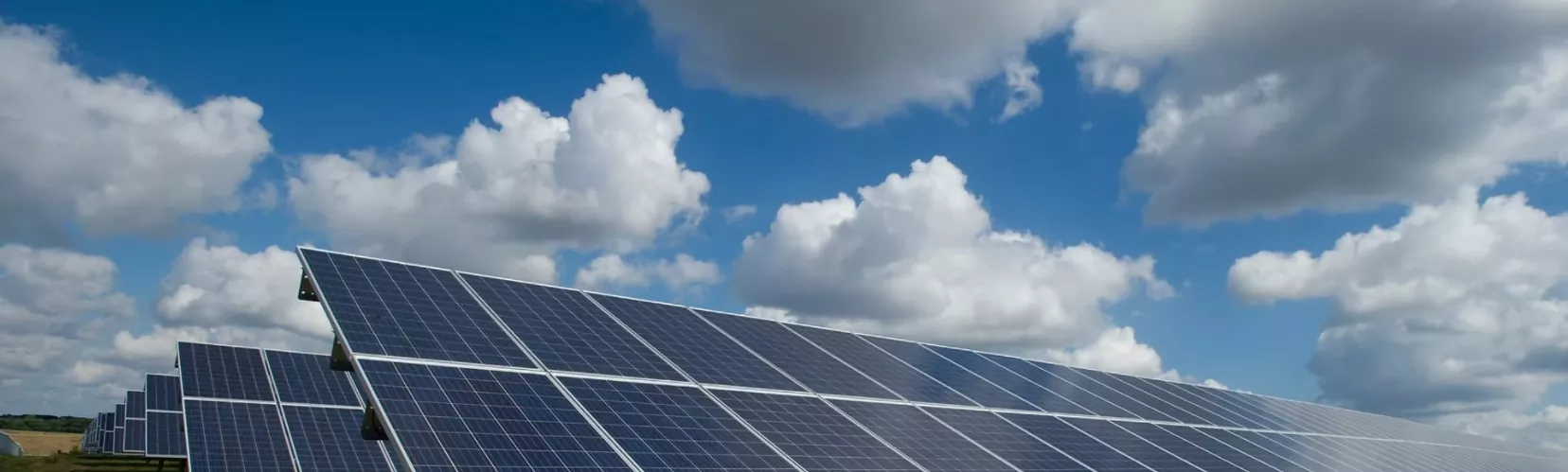

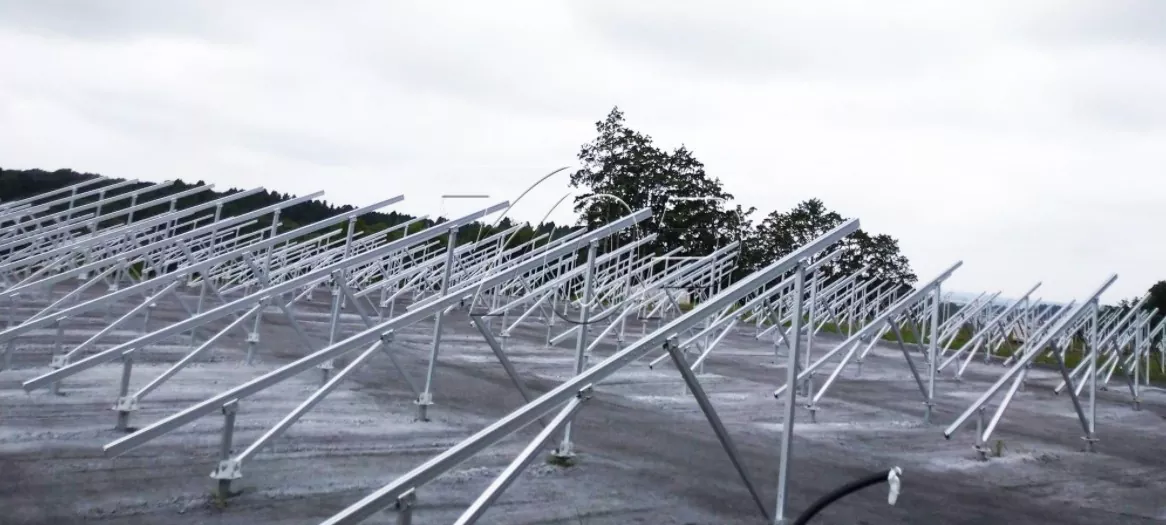

La photo des cas réels pour référence.
