Kits de panneaux solaires montés au sol

En tant que fabricant et fournisseur professionnel en Chine, les kits de panneaux solaires montés au sol de type N/W/A1 conçus par Topfencesolar sont avancés avec une résistance élevée, une fiabilité et une légèreté avec une installation rapide du module.

Conception spéciale : convient aux projets sur terrain plat ou en pente.

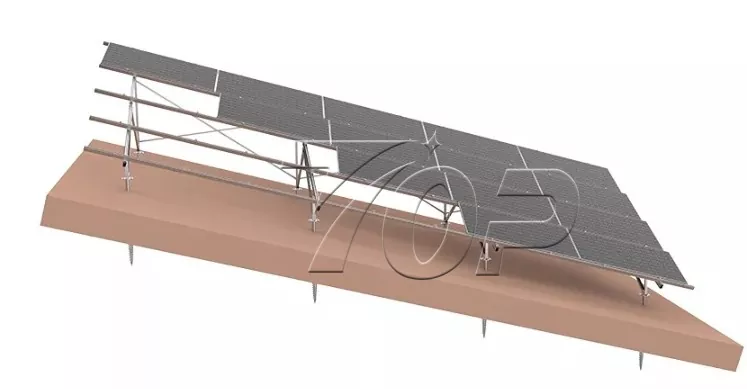

Composition structurelle :

1. Fondation : vis de terre d'une hauteur de 1 000 mm à 1 800 mm ou plus.

2. Pente du sol : pourrait être utilisée de manière flexible pour un sol en pente.

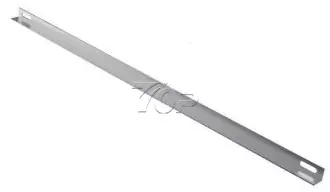

3. Pièce de support : colonne en aluminium, nervures en aluminium/acier

4. Poutres transversales en aluminium/acier

5. Renfort diagonal en aluminium/acier

6. Composants des connecteurs :

7. Fixations et autres accessoires

8. Boulons

Procédures de pré-conception :

1. Avant de concevoir des kits de panneaux solaires montés au sol, la première vérification de la situation du sol et de l'état de la pente pour confirmer la fondation.

2. Vérifiez la vitesse du vent et la charge de neige au cours des 30 à 50 dernières années.

3. Vérifiez la situation d'ensoleillement et confirmez l'angle de montage du panneau solaire le plus approprié pour générer au maximum l'énergie solaire.

4. Confirmez la hauteur minimale entre le bas du panneau solaire et le sol.

5. Concevez la disposition des panneaux solaires en fonction des tailles réelles du site.

6. Simulation de la structure pour soutenir les panneaux du réseau dans différents environnements en tenant compte des facteurs morts, des facteurs de vent et de neige, etc.

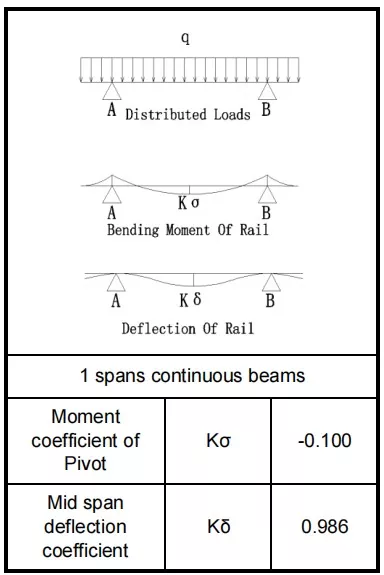

7. Faire le calcul de chargement pour assurer la sécurité de la structure.

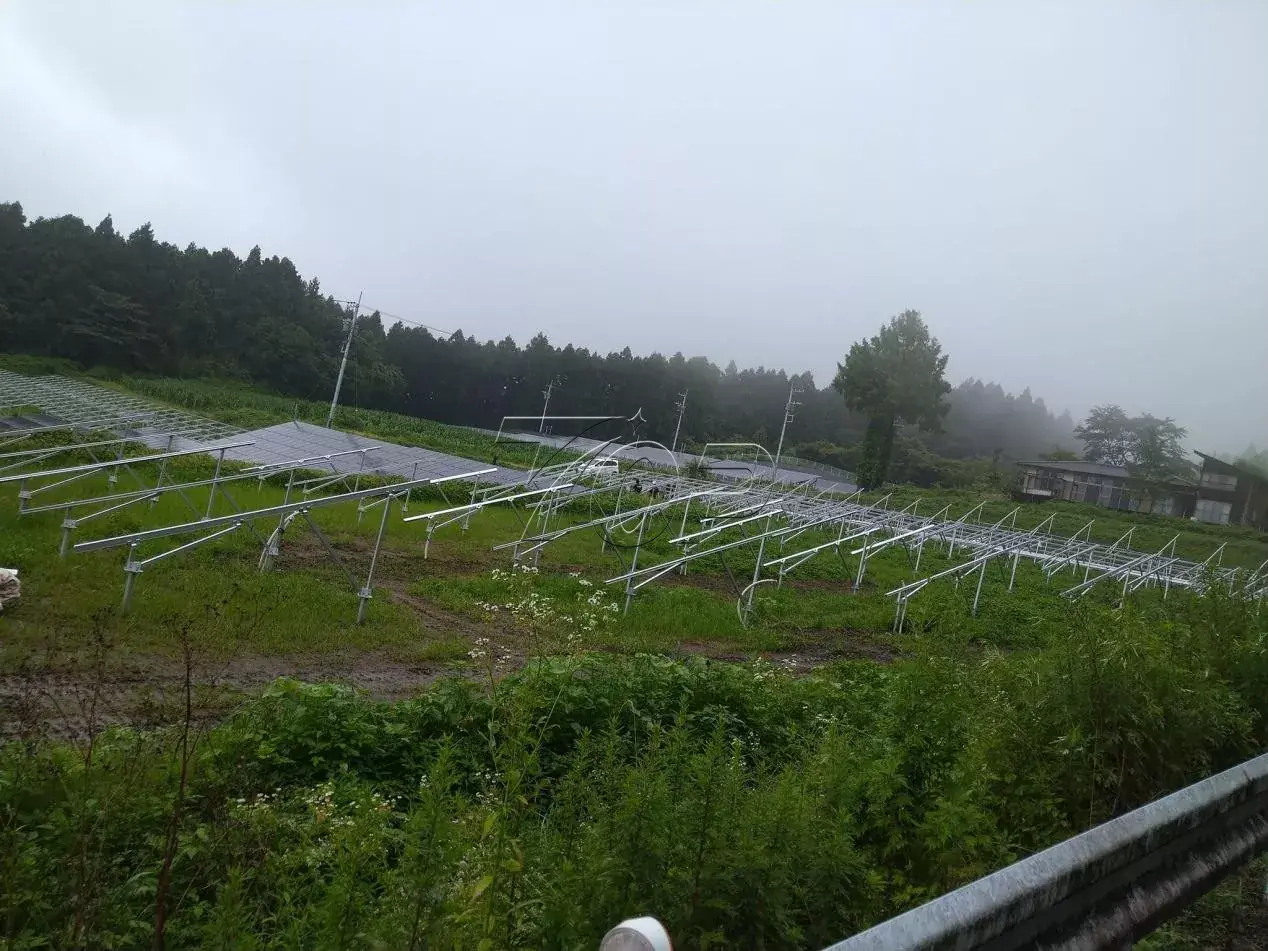

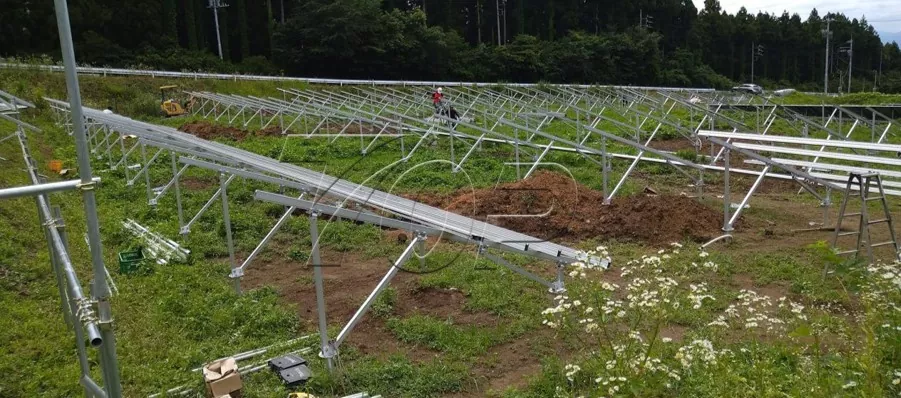

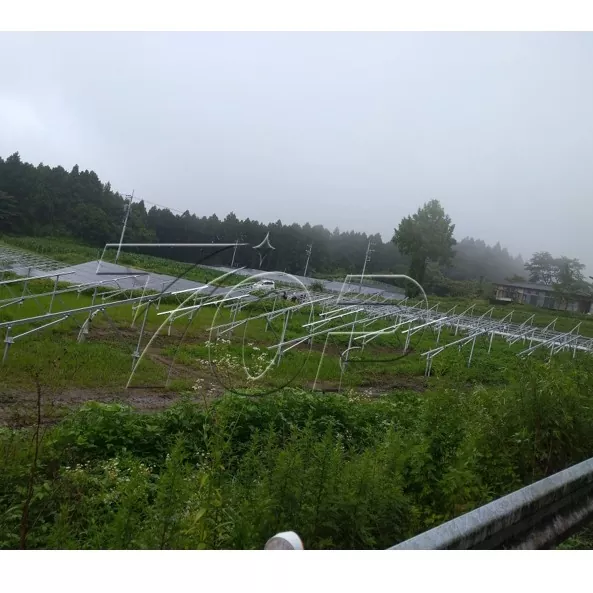

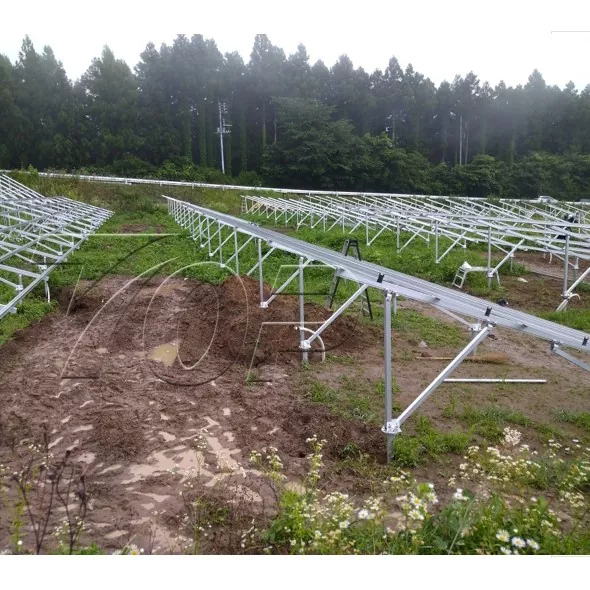

Les vrais cas de montage sur site :

Paramètre du système :

Cas 2 :

Avantage

1. Convient au montage de panneaux paysagers ou verticaux.

2. installation facile et rapide. Économie de transport, de temps et de coûts d'installation.

3. Système solaire au sol en aluminium hautement fiable et sûr avec des conceptions de modules en aluminium.

4. Possède un excellent antirouille et anticorrosion, particulièrement monté sur les îles et les zones maritimes voisines.

5. Convient aux États-Unis, au Japon, en Corée, en Indonésie, en Thaïlande, aux Philippines, en Allemagne, en Espagne, en Italie, en Pologne, etc.
