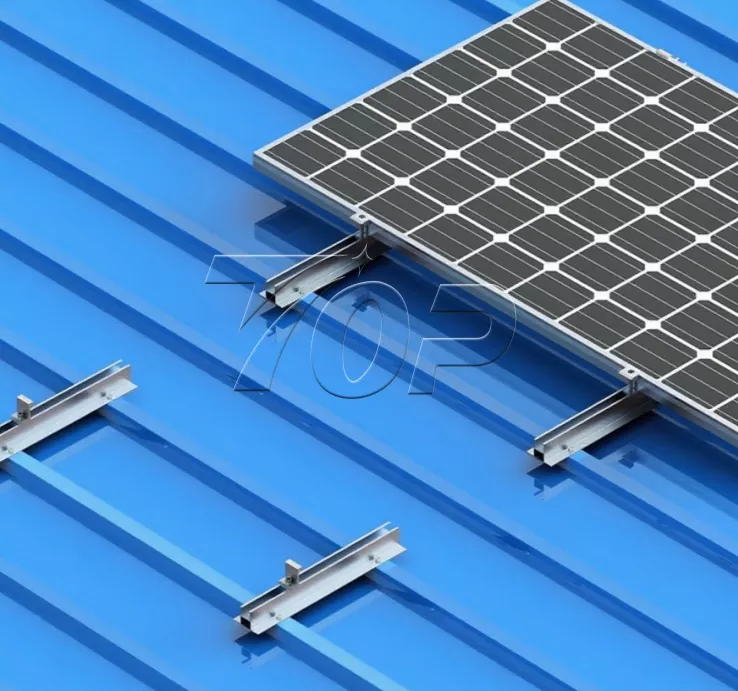

Système de montage solaire sur mini rail en aluminium

1.Panneaux solaires

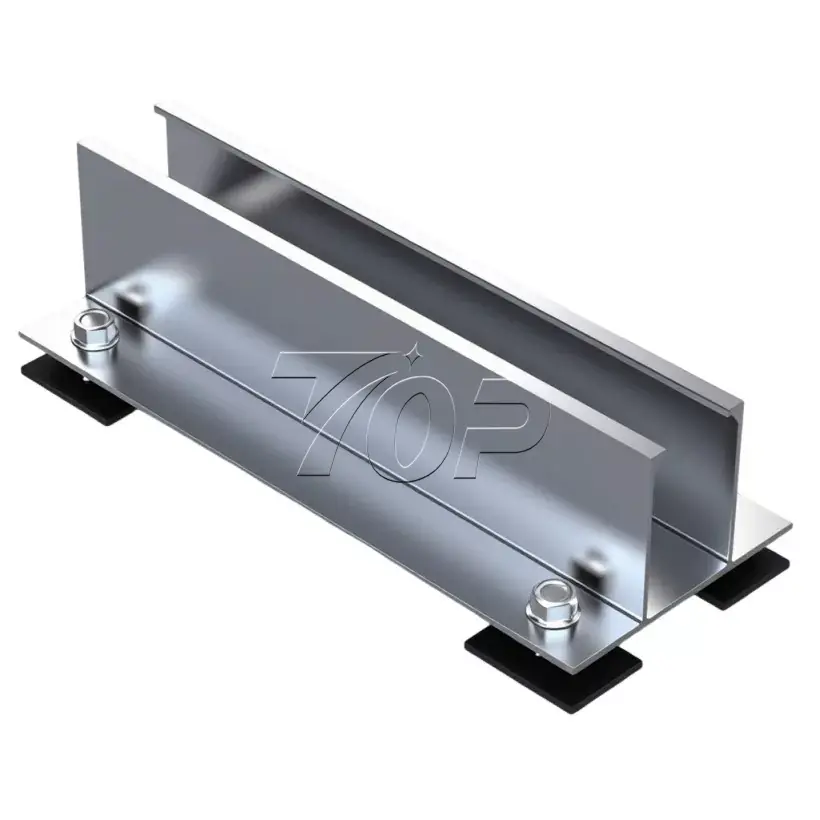

2. Mini rails en aluminium

3. Pince intermédiaire

4. Pince d'extrémité

5. Boulon

6. Vis autotaraudeuse

7. Coussin en caoutchouc

8. Cosse de mise à la terre

9. Attache-câble

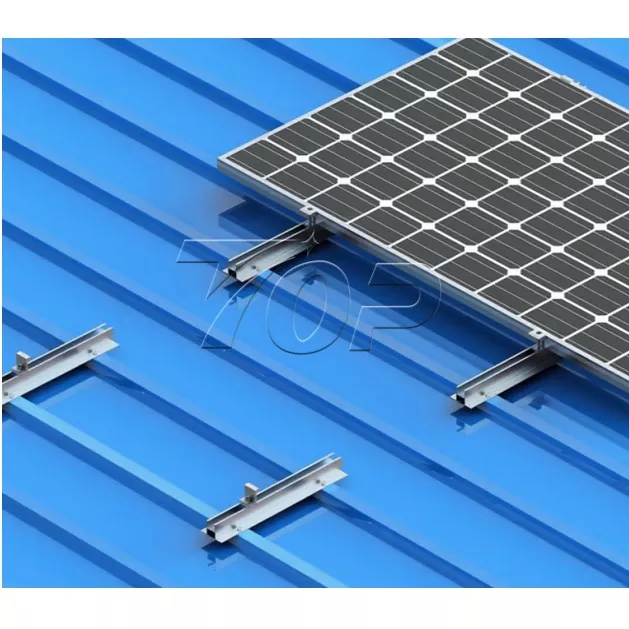

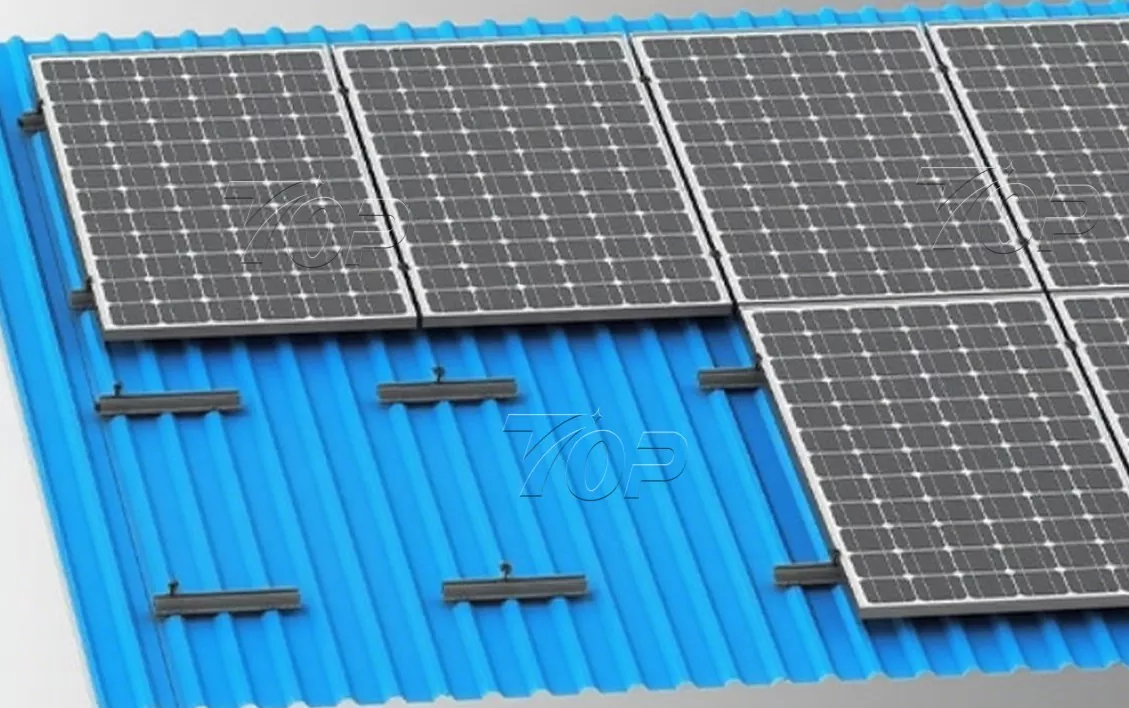

La disposition du panneau solaire sur l'indication du schéma du mini rail est présentée ci-dessous.

La largeur du panneau solaire est de 1134 mm. La longueur pourrait être de 2278 mm, l'épaisseur du panneau est de 30 mm, 35 mm. (Il s'adapte également à d'autres dimensions de panneaux solaires. ) La quantité de panneaux solaires peut être disposée en fonction de la taille du toit de votre site.

Paramètres

Cette solution est conçue spécifiquement pour l'installation de panneaux solaires sur toit métallique. Il peut s’adapter à divers projets de toiture solaire avec différentes échelles et configurations. Le système de montage solaire sur mini rail en aluminium peut inclure des toits en tôle trapézoïdale et des toits ondulés, etc. Les spécifications habituelles sont de 200 mm de longueur (personnalisations de support), la solution de mini rayonnage sans rail Topfencesolar pour toit en métal bénéficie d'une légèreté et d'une facilité de transport et d'installation, allégeant efficacement la charge de charge supplémentaire sur le toit et réduisant les difficultés d'installation. La vis bimétallique avec coussinet en caoutchouc empêche les fuites d'eau à travers le toit lors du montage des rails sur un toit métallique.

Caractéristiques

1. La conception pré-assemblée, une installation facile et très efficace.

2. Notre mini rail optimisé pour système de montage solaire pourrait être adapté aux toits métalliques des maisons d'habitation, aux toits des bâtiments commerciaux et aux toits des entrepôts.

3. Le matériau aluminium 6005 - T5 de Topfencesolar a une qualité spéciale de haute qualité par rapport au marché, notre système a des performances élevées en termes de légèreté et de résistance.

4. Il peut résister à des vents forts allant jusqu'à 60 m/s et à des charges de neige de 1,4 KN/m², assurant la stabilité et la sécurité de la structure du panneau solaire.

Structure à faible coût et bon marché, réduisant également le coût de la main-d'œuvre et le temps d'installation.
