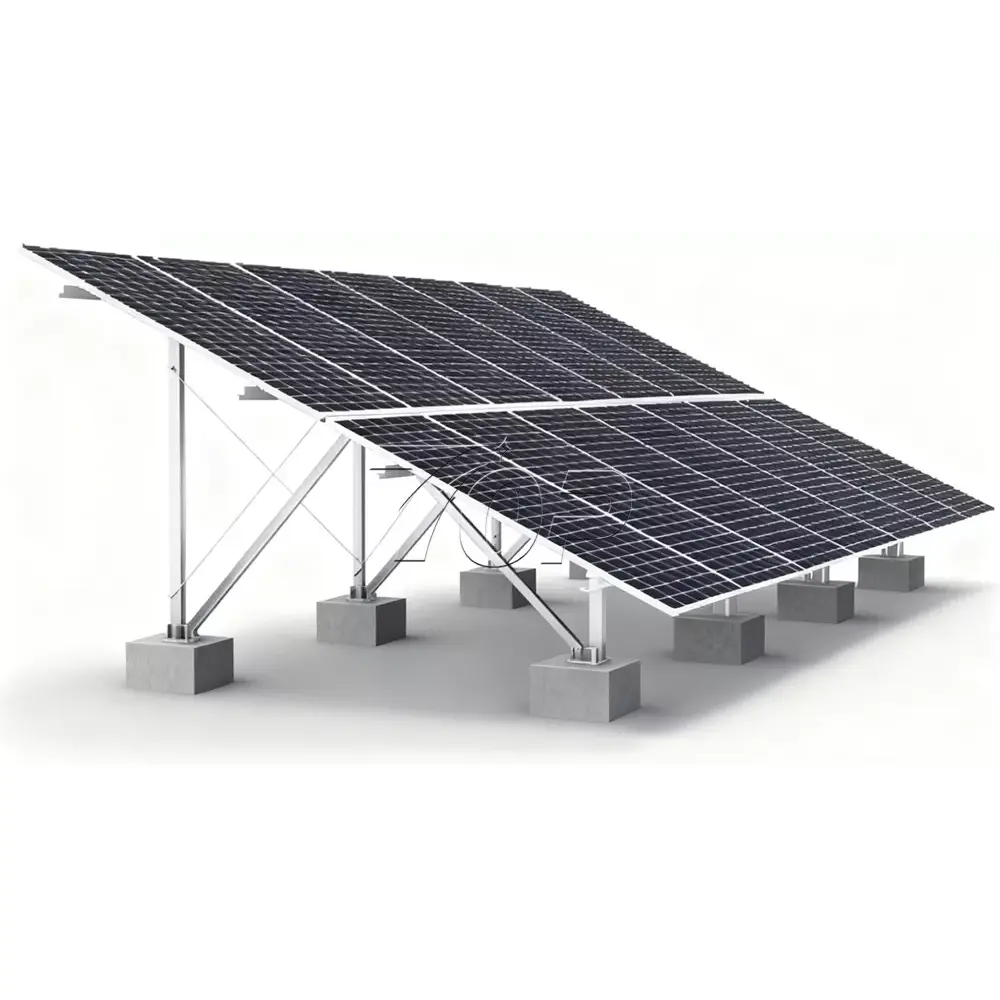

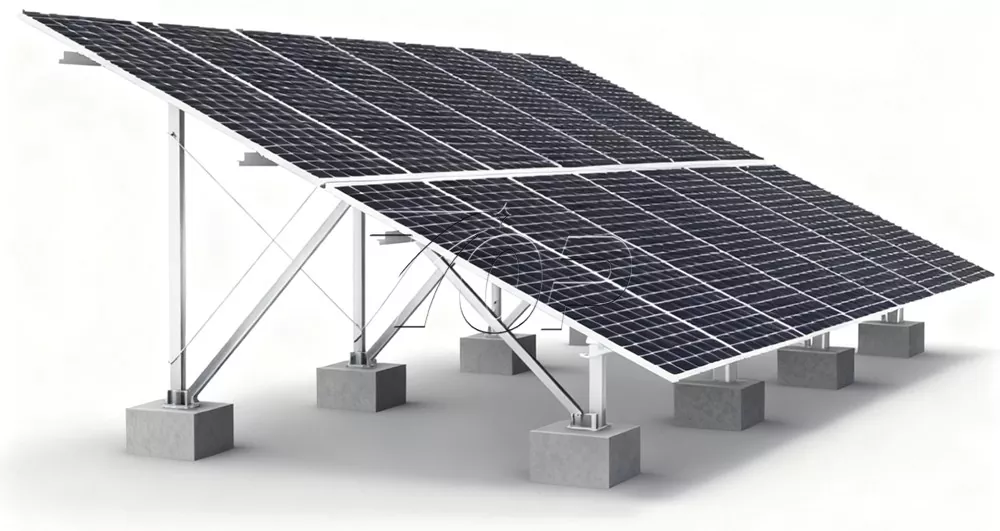

Système de rayonnage à montage solaire au sol
Topfencesolar est engagé dans la fabrication de systèmes de support de montage solaire au sol et est leader dans la fourniture de structures de montage solaire et de kits de supports dans le monde entier. Il fait référence à la structure de panneaux solaires qui est directement installée sur le sol extérieur, s'adaptant à différents terrains tels que les terrains plats, les terrains en pente, etc. Et elle bénéficie d'une utilisation stable, fiable et durable.
Nom de la marque :Topfencesolaire
Matériau du produit :Zinc, aluminium et magnésium
Fonction du produit :Offre un support stable aux panneaux solaires
Durée de vie :Plus de 25 ans
En tant que fabricant et fournisseur professionnel en Chine, le système de rayonnage solaire au sol de marque Topfencesolar est spécialement conçu par le calcul du facteur de charge vent/neige mature. Différence avec l'aluminium ou l'acier galvanisé à chaud, nous utilisons la dernière technologie de revêtement en aluminium et magnésium galvanisé Zn-Al-Mg.
Contexte principal du matériel ZAM :
La structure en zinc, aluminium et magnésium possède d'excellentes performances anticorrosion.
(Plus de tailles offrent des options)
Le principe anticorrosion repose principalement sur l'effet synergique des éléments d'alliage : le zinc, en tant qu'élément anodique sacrificiel primaire, se corrode préférentiellement par rapport au fer, protégeant ainsi le support ; l'aluminium peut former un film d'oxyde dense à la surface, empêchant davantage l'invasion de milieux corrosifs ; le magnésium peut affiner la structure du grain, améliorant ainsi la résistance à la corrosion et les propriétés mécaniques de l'alliage. Cette combinaison d'alliages multiples confère aux supports zinc-aluminium-magnésium une durée de vie anti-corrosion beaucoup plus longue que les supports anti-corrosion traditionnels tels que les supports galvanisés ordinaires dans un environnement complexe et difficile. Il garantit efficacement le fonctionnement stable à long terme des panneaux solaires et autres systèmes, et réduit les coûts de maintenance et les risques de sécurité causés par la corrosion.

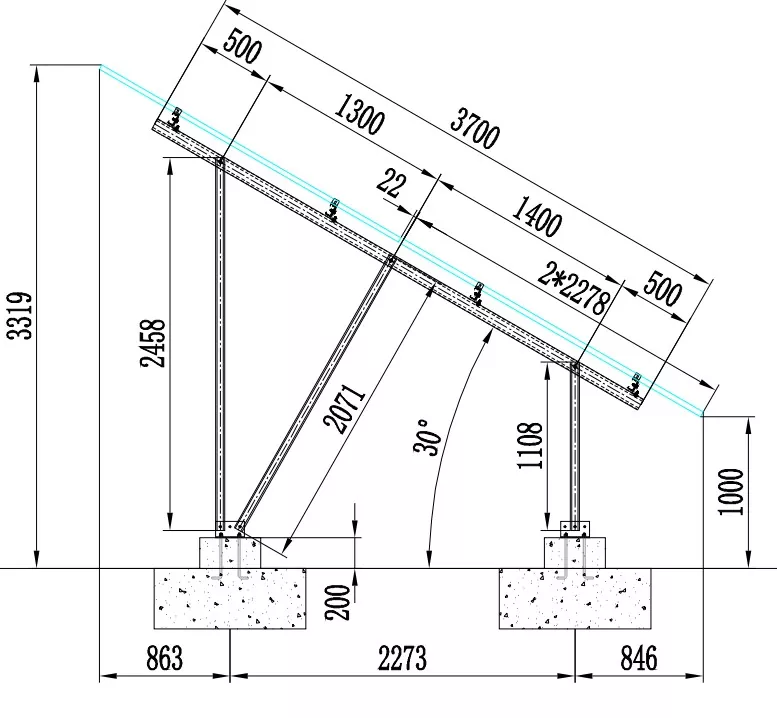

Données de structure :
Nom de la structure : Système de montage solaire en acier rectifié
Hauteur minimale entre le bas du panneau solaire et le sol : 1000 mm.
La hauteur maximale est de 3319 mm
Angle d'inclinaison : 30°
Fondation : Béton
Rangée de panneaux solaires : 2 panneaux
Orientation d'installation : verticale (le portrait peut également être personnalisé)

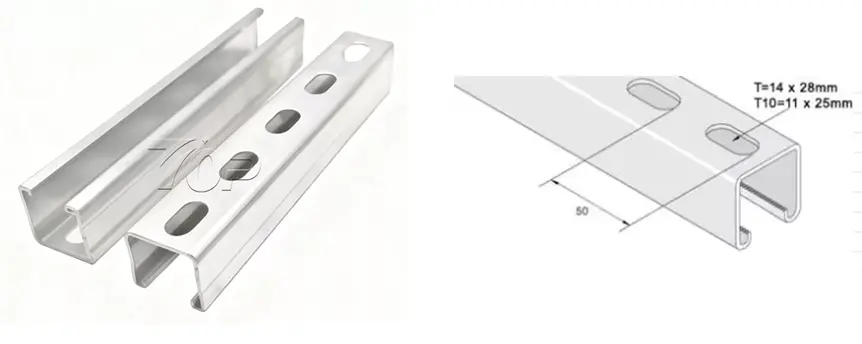

Nervure arrière : acier ZAM en forme de U avec trous
Matériel: ZAM
Fixation : vis/écrous/boulons SUS304

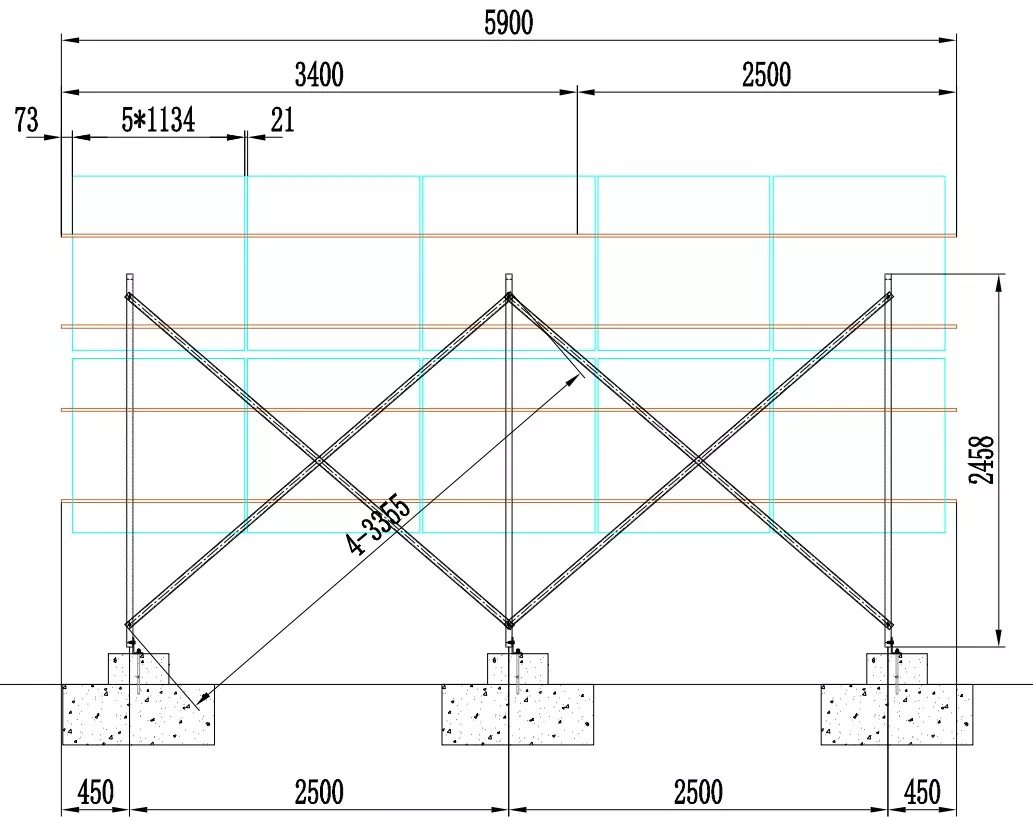

Détails de construction et de connexion.
|
|
|
|
|
|
|
|
|
|
La nomenclature de structure de Topfencesolar
|
Numéro d'article. |
Nom |
Description |
Matériel |
|
|
Faisceau |
3700 |
S350ZAM |
|
|
Rail C80x40x15 |
3400 |
S350ZAM |
|
Rail C80x40x15 |
2500 |
S350ZAM |
|
|
|
Post Ctype (avec trou) |
1108 |
S350ZAM |
|
Poteau C (avec trou) |
2458 |
S350ZAM |
|
|
|
Renfort diagonal en forme de C |
2071 |
S350ZAM |
|
|
Côte arrière en forme de U |
3355 |
S350ZAM |
|
Côte arrière en forme de U |
2680 |
S350ZAM |
|
|
|
Base Cornière en acier 02 (Base en béton) |
110*70*6*190 |
S350ZAM |
|
Base Cornière en acier 02 (Base en béton) |
110*70*6*190 |
S350ZAM |
|
|
|
Connecteur |
200 |
S350ZAM |
|
|
Support de panne |
L80*50-1 |
S350ZAM |
|
|
Pince d'extrémité verticale - type de verrouillage arrière |
L40 |
Al6005-T5 |
|
|
Type de verrouillage vertical à pince centrale |
L40 |
Al6005-T5 |
La taille de la forme en U peut être personnalisée pour différentes tailles.

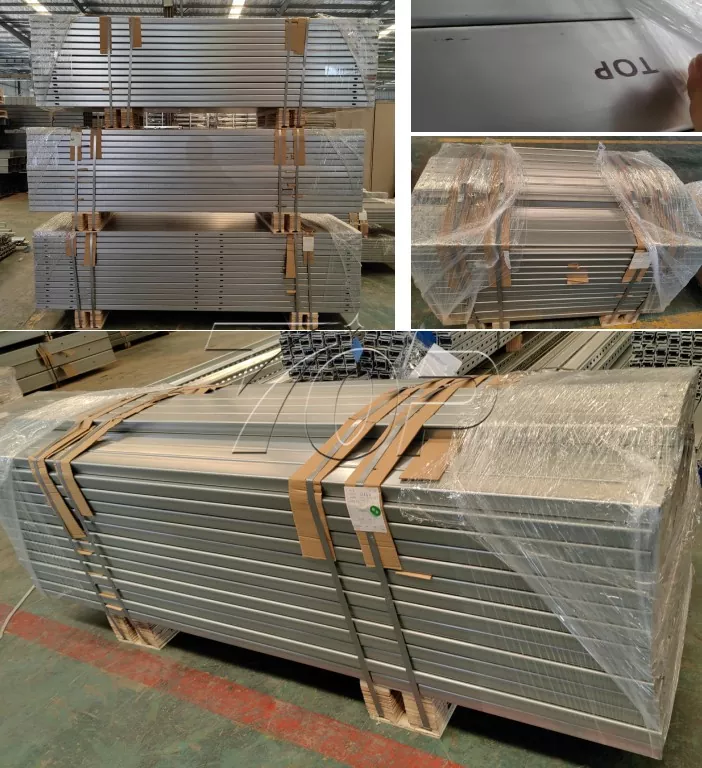

Photos de production terminées.

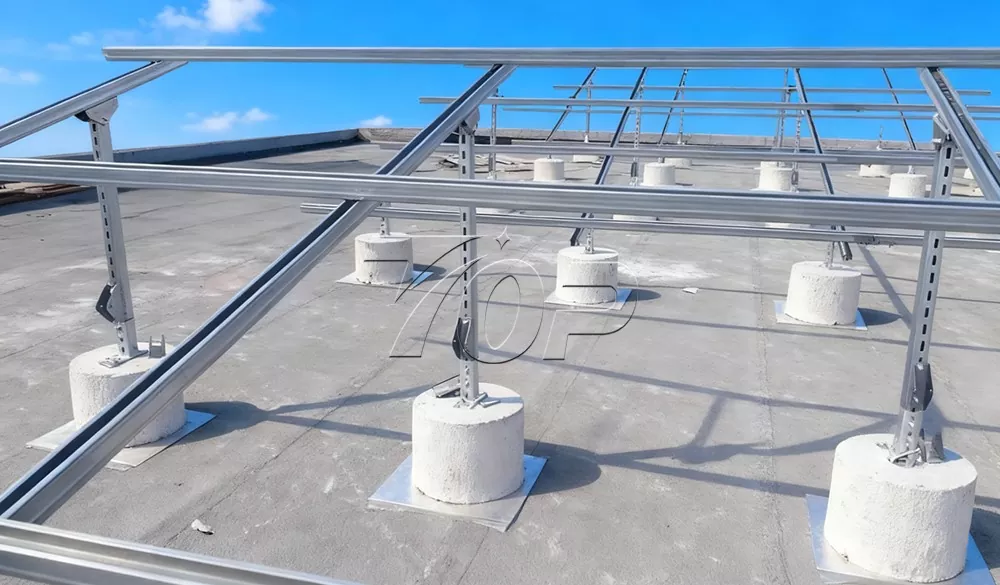

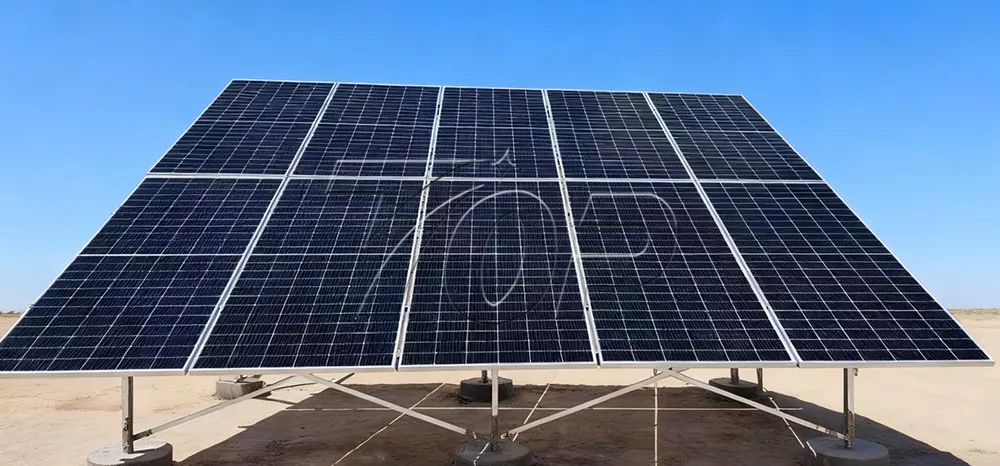

Cas d'application réels
