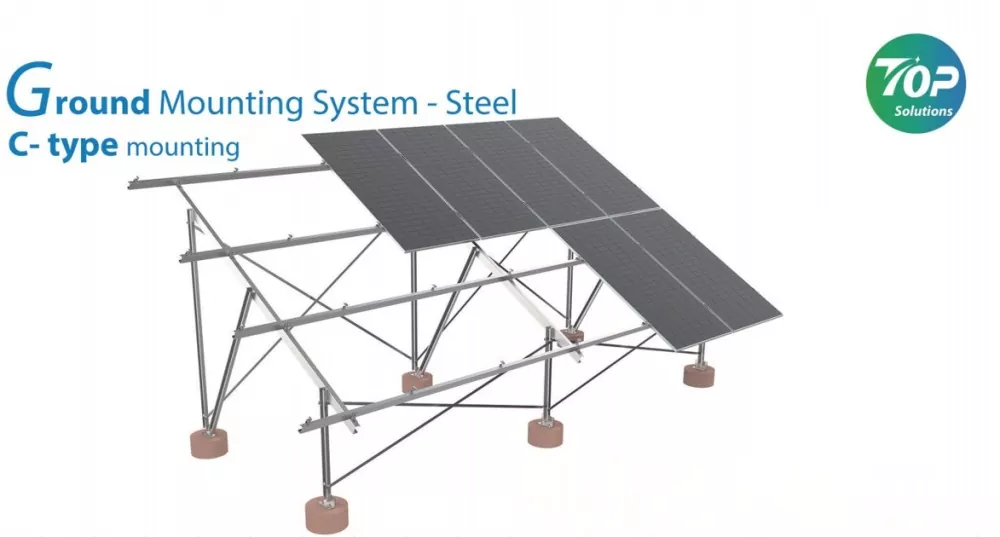

Support de montage au sol pour panneaux solaires

Pour obtenir un support de montage solaire à haute résistance et léger pour votre système au sol, vous pouvez contacter Topfencesolar et nous laisser être votre fournisseur de ce support de montage au sol pour panneaux solaires en forme de C.

Ce système de montage au sol de haute qualité réduira le poids de l'ensemble du système de support, y compris les panneaux solaires, tout en garantissant une capacité de charge suffisante. Ses supports plus légers sont très pratiques à transporter lors du transport et de l'installation. L’autre avancée intéressante est la réduction des exigences de charge de la fondation.

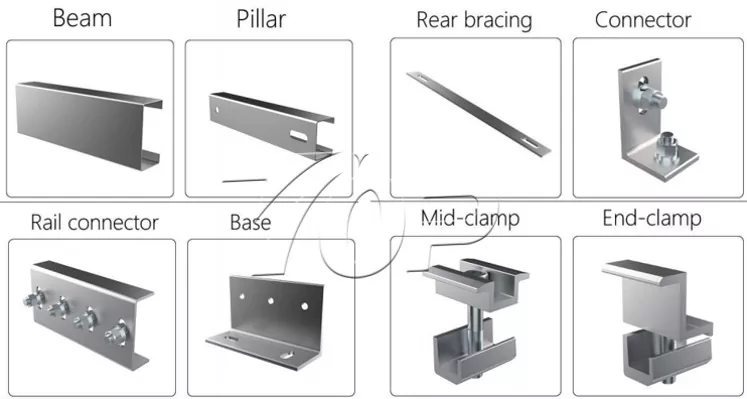

Composants :

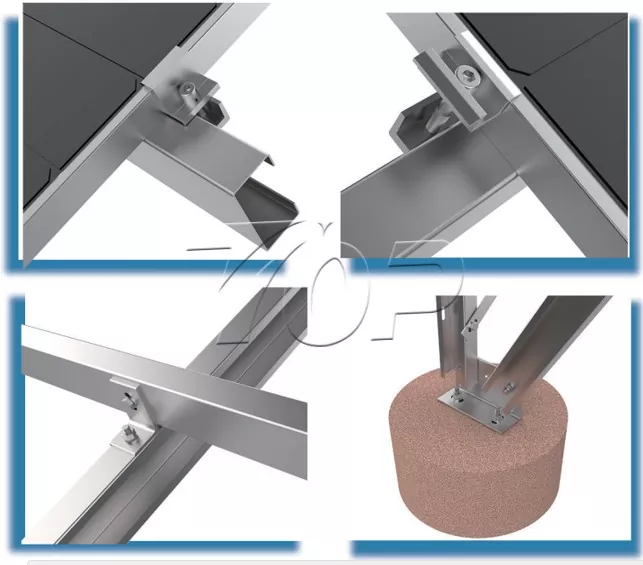

Détails des pièces de connexion à la structure

Étapes d'installation :

1 Préparation à l'installation

Vérification du chantier : Vérifier la planéité du terrain et le type de sol (des vis d'ancrage ou des fondations en béton sont recommandées).

2 Procédure d'installation

Fixation des fondations :

Si des socles en béton sont utilisés : couler des piliers en béton d'une profondeur d'au moins 80 cm et insérer les boulons du socle de support.

Si vous utilisez des vis d'ancrage (recommandé) : Vissez les vis dans le sol jusqu'à la profondeur de conception (généralement 1,2 à 2 m).

Assemblage des supports :

Fixez la colonne en acier en forme de C verticalement sur la fondation et serrez-la avec des boulons.

Installez des poutres de support transversales et des renforts diagonaux pour vous assurer que la structure du rack de montage au sol du panneau solaire est de niveau (calibrez à l'aide d'un niveau).

Installer des panneaux solaires :

Les panneaux solaires au sol sont placés sur la poutre et fixés avec un dispositif de serrage en alliage d'aluminium pour garantir un espacement uniforme (espacement recommandé ≥ 10 cm pour la dissipation thermique).

Avantages :

Matériau haute résistance : l'acier galvanisé à chaud (HDG) ou l'aluminium anodisé offre une excellente résistance à la corrosion et une excellente résistance structurelle avec une durée de vie de plus de 25 ans.

Conception modulaire : le support de montage au sol pour panneaux solaires permet un assemblage et un réglage rapides, compatible avec une variété de tailles de panneaux solaires.

Résistance au vent : grâce à une conception structurelle optimisée du support solaire monté au sol et à la fixation des fondations, il peut résister à une vitesse du vent supérieure à 60 m/s, adapté aux zones à forte pression de vent.

Angle d'installation flexible : prend en charge l'angle d'inclinaison fixe (15°-60°) ou le réglage de l'angle saisonnier pour maximiser l'efficacité de la production d'énergie.

Faible entretien : pas besoin de fondations en béton, réduction de la pollution liée à la construction, faibles coûts de maintenance.
