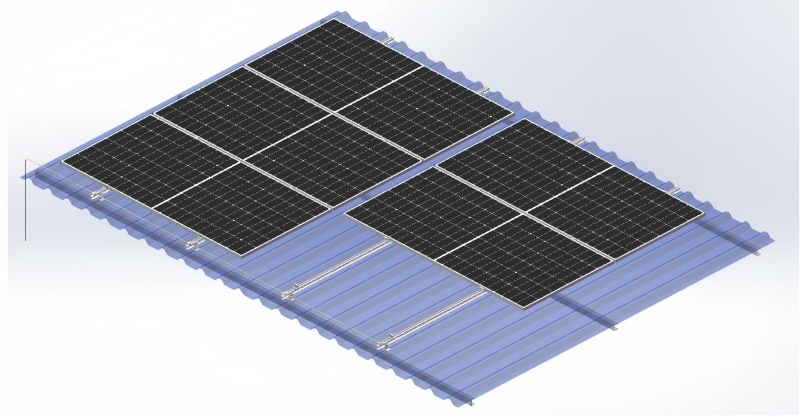

Comment monter un panneau solaire sur le toit ?

L'installation d'une centrale solaire peut apporter de nombreux avantages, comme par exemple économiser sur les factures d'électricité, voire y renoncer complètement.

Pour profiter des nombreux avantages de l’énergie solaire, l’installer sur le toit est en premier lieu l’option la plus rentable.

Le guide de montage d'un panneau solaire sur le toit

Des composants et matériaux requis aux meilleurs emplacements d'installation et aux instructions de fonctionnement étape par étape, toutes les informations dont vous avez besoin se trouvent ici. Prenez le composant d'installation fixe avecPieds en Let des rails de guidage à titre d'exemple. Les composants requis pour l'installation de panneaux solaires fixes dépendent en grande partie du fabricant, mais ils sont plus ou moins les mêmes pour n'importe quelle méthode d'installation de panneaux solaires. Un ensemble complet comprend des composants, des câbles d'onduleur, des connecteurs MC4, des broches en L + rails de guidage, des supports en alliage d'aluminium, etc., et surtout, des outils de construction. Dans ce type de système d'installation, vous devez percer des trous dans les pièces de connexion et les fixer sur les rails de guidage d'installation pour garantir que l'ensemble de la structure est fermement installé sur le toit. Un ensemble de kits d'installation de supports de support peut bien répondre à cette exigence d'installation. D'autres méthodes d'installation incluent l'installation de boulons et l'installation de blocs de pression. En plus de cela, vous devez également préparer les outils suivants : • Clé • Équerre • Bâche imperméable, etc.

Ce boîtier utilise des matériaux en aluminium avec des pieds et des rails de guidage en forme de L. Ce matériau présente une résistance élevée, un poids léger et une résistance à la corrosion. Les matériaux en aluminium sont faciles à transformer en matériaux d'angle, qui conviennent aux outils ordinaires et aux personnes moins professionnelles. De plus, l'aluminium est compatible avec les cadres de la plupart des panneaux solaires, les familles peuvent donc les installer elles-mêmes sans avoir à faire appel à des professionnels.

Voici les étapes d'installation détaillées :

Veuillez lire attentivement l'intégralité de ce manuel avant d'installer votre système solaire sur le toit.

*Le respect strict des instructions d'installation de la solution de montage sur toit avec pieds en L répondra aux exigences structurelles du produit et sera conforme aux normes en vigueur. Lors de l'installation, veillez à respecter les règles de sécurité en vigueur et à prêter attention aux réglementations régionales en vigueur.

Les installateurs doivent respecter les normes suivantes.

1. Se conformer à tous les codes du bâtiment locaux ou nationaux applicables, y compris ceux qui peuvent remplacer ce manuel ;

2. Assurez-vous que les produits tels que les supports sont adaptés aux installations et environnements d'installation spécifiques ;

3. Veuillez utiliser les accessoires fournis par notre société et les outils d'installation que vous apportez. (Notre société n'assume aucune responsabilité pour la construction utilisant des accessoires de substitution) ;

4. Comment recycler : veuillez suivre les réglementations locales ;

5. Personnel d'exploitation : Assurez-vous d'avoir au moins deux installateurs professionnels de panneaux solaires ;

6. S'assurer que l'installation des équipements électriques est effectuée par des électriciens professionnels ;

7. Assurer l'installation sûre des composants électriques du panneau solaire.

Principales caractéristiques

un. Principalement utilisé pour les toits en tuiles d'acier colorées en forme d'échelle soutenus par des poutres en bois ou des poutres en acier.

b. Conception légère, durable et belle, facile à assembler et rapide à installer

c. Convient à tous les types d'installations de panneaux solaires avec et sans cadre sur le marché

d. Les composants sont pré-assemblés en usine et raisonnablement emballés pour gagner du temps d'installation sur site.

1. Description

Ce système utilise des accessoires en alliage d'aluminium,rails en aluminiumet des boulons en acier inoxydable, et convient aux toits en tuiles d'acier colorées en forme d'échelle soutenus par des poutres en bois ou des poutres en acier.

Avant d'installer le système, veuillez lire attentivement les instructions d'installation suivantes. Et veuillez vous conformer aux lois locales lors de l'installation.

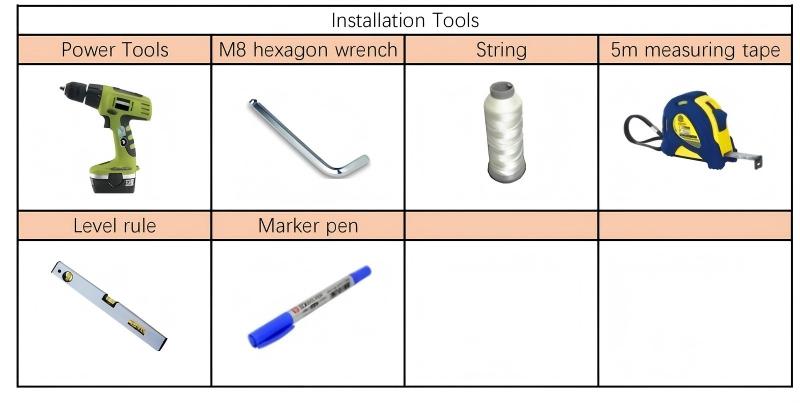

2. Outils d'installation

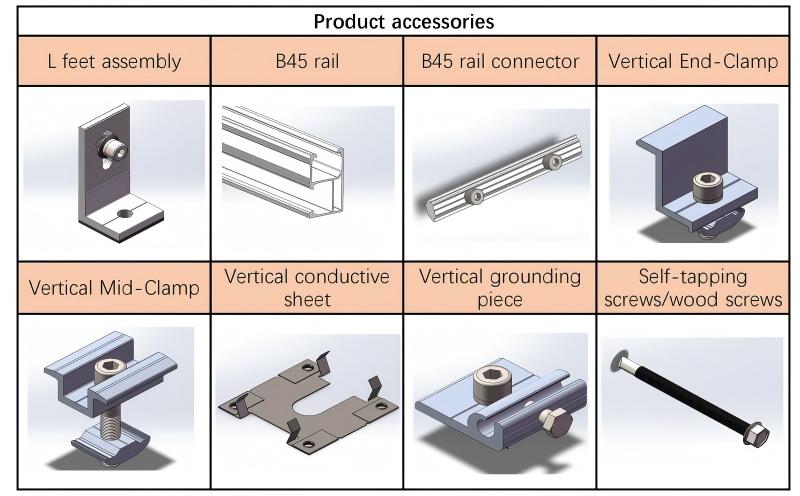

3. Accessoires du produit

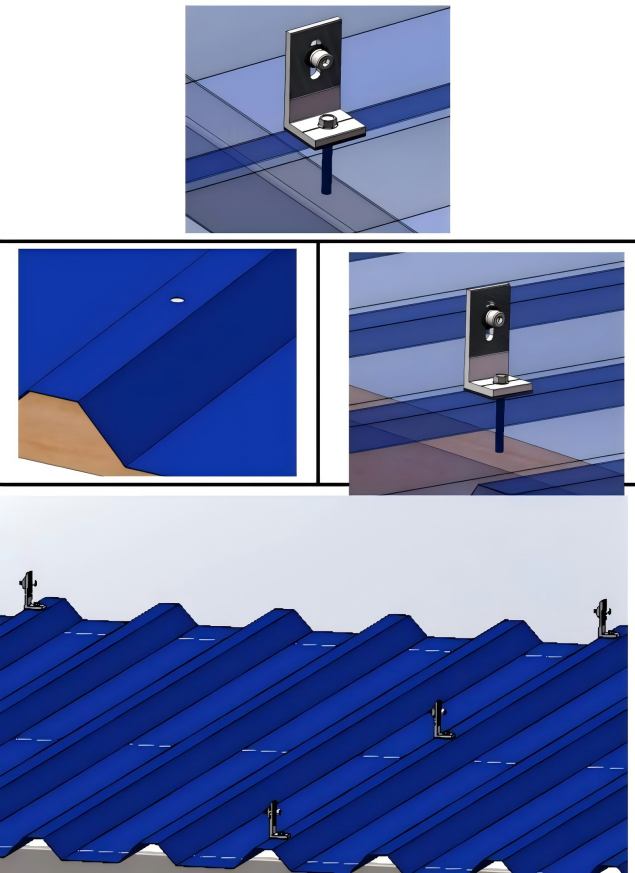

4.1 Installation du pied en L

Selon le matériau de la poutre de support, utilisez des vis autoperceuses (la poutre de support est une poutre en acier) ou des vis à bois (la poutre de support est une poutre en bois) pour installer et fixer l'ensemble de pieds en L à la position de crête de la tuile en acier de couleur trapézoïdale.

PS : Si les pannes supportant les tuiles en acier trapézoïdales sont constituées de poutres en bois, il est nécessaire d'utiliser un outil de perçage pour percer au préalable un petit trou de φ6mm dans les tuiles en acier colorées afin de faciliter l'insertion des vis à bois.

Disposez selon le dessin et installez les assemblages de pieds en L restants en utilisant la méthode ci-dessus.

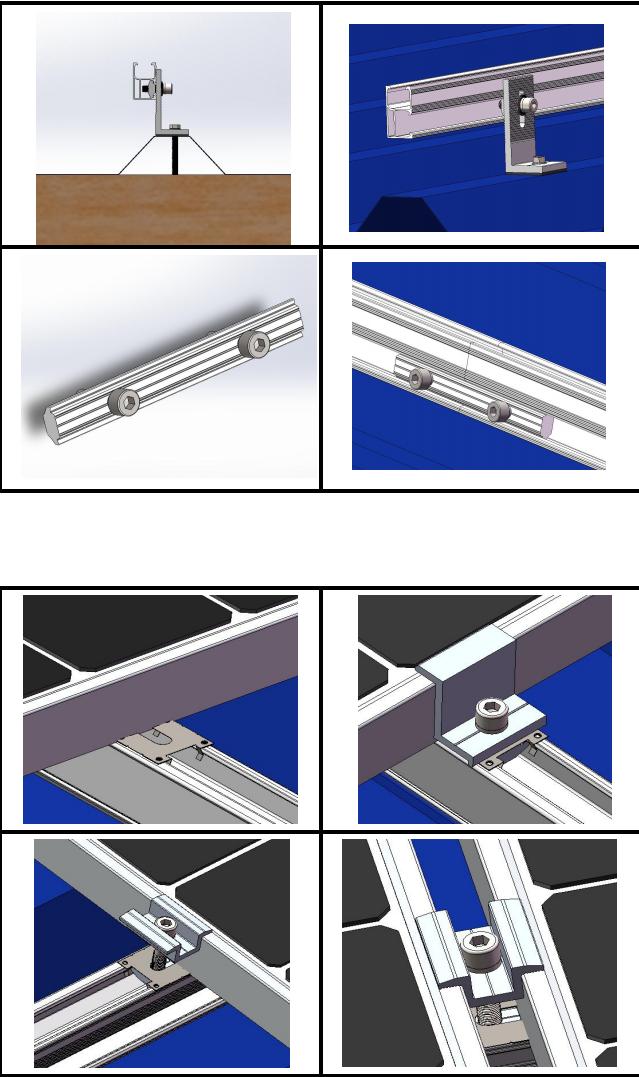

4.2 Installation du rail B45

Ajustez la direction de la surface ondulée du rail B45 pour l'aligner avec la surface ondulée du composant de pieds en L déjà installé et fixé, et utilisez une clé hexagonale M8 pour serrer le boulon hexagonal sur le crochet pour verrouiller le rail.

Installez le connecteur de rail à la position du joint de rail et utilisez une clé hexagonale M8 pour serrer les boulons hexagonaux sur le connecteur de rail afin de verrouiller les joints aux deux extrémités.

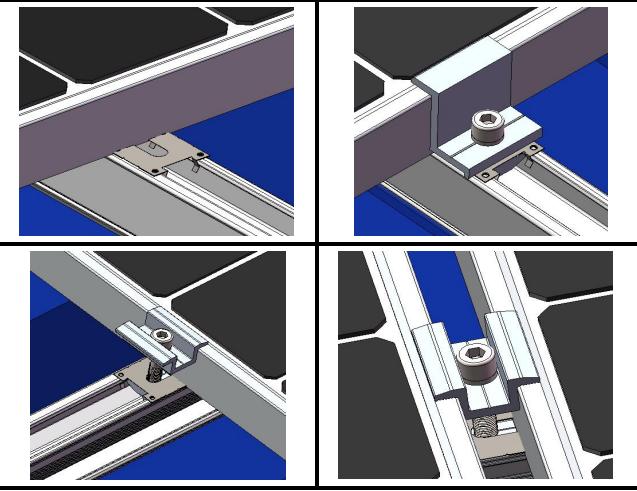

4.3 Installation de panneaux solaires

Placez le panneau solaire sur le rail, ajustez la position de l'assemblage d'extrémité et fixez-le avec la pince d'extrémité (si équipé d'une feuille conductrice, enfoncez la feuille conductrice dans la fente du rail, ajustez la position et appuyez sur une extrémité de la feuille conductrice avec le cadre métallique du panneau solaire).

Après avoir ajusté la position du panneau solaire central, fixez-le avec lePince intermédiaire(si équipé d'une feuille conductrice, enfoncez la feuille conductrice dans la fente du rail, et après avoir ajusté la position, utilisez les cadres métalliques des panneaux solaires des deux côtés pour appuyer sur les deux extrémités de la feuille conductrice)

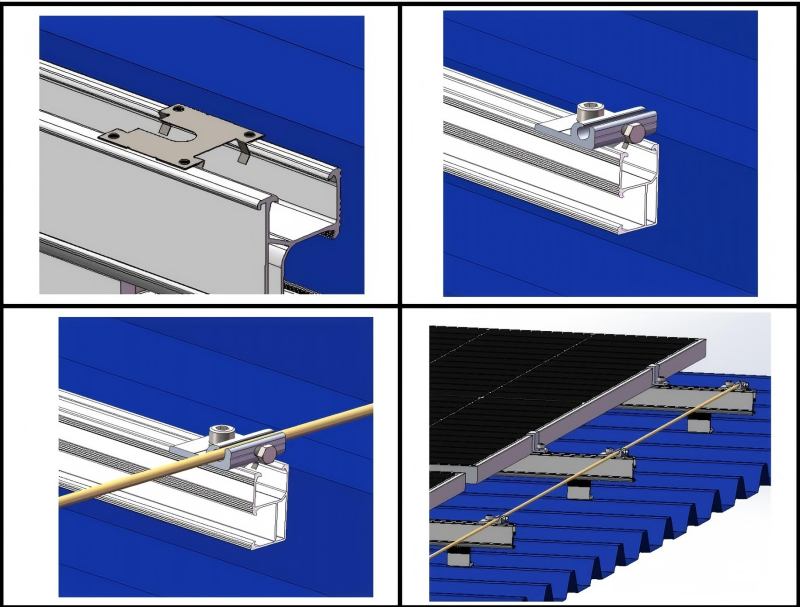

4.4 Installation du raccord de mise à la terre

(1) Installez la feuille conductrice à l'extrémité du rail.

(2) Installez ensuite le composant de mise à la terre.

(3) Installez les clips de mise à la terre aux extrémités des rails restants.

(4) Faites passer un fil de cuivre à travers ces clips de mise à la terre, serrez les boulons hexagonaux et enfin mettez le fil de cuivre à la terre.
