Support solaire pour toit en tuiles

En tant que fabricant professionnel, les crochets de montage solaire pour toit en tuiles Topfencesolar sont personnalisés en fonction des formes de toit en tuiles résidentielles d'Europe et des pays asiatiques. Les séries de modèles de crochets Topfencesolar répondent à diverses demandes du marché.

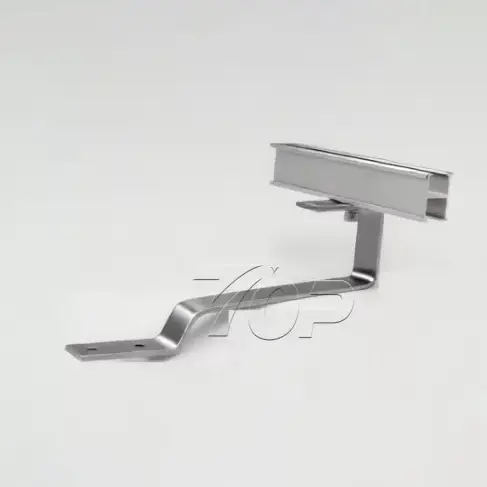

La longueur régulière du support de 150 mm s'adapte à une large gamme de chevauchements de tuiles et peut être ajustée à différentes hauteurs pour fixer différents types de toits de tuiles. La dureté pourrait monter le cadre du panneau solaire avec une épaisseur de 30 mm et 35 mm. Pour maximiser l'intégrité des tuiles, la fiabilité des structures de montage et la sécurité des panneaux solaires supportant, les crochets solaires Topfencesolar sont la meilleure option pour vous.

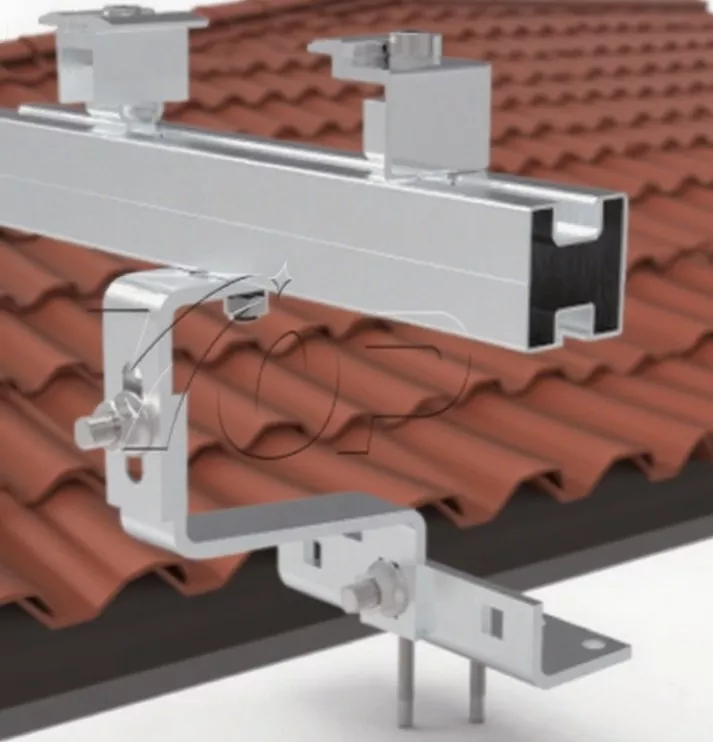

Composants du système :

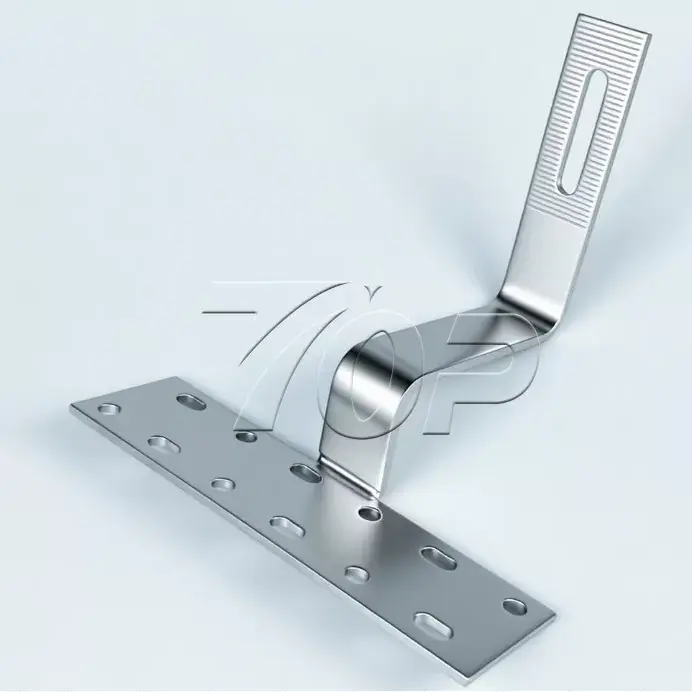

-Crochet de toit

-Rails TF B45 de 4200mm - 4500mm

-Connecteurs de rails TF B45

-A2 Vis à tête à bride 8*100

-Ou boulons à deux têtes SUS304

-Mid-Clamps : pour les modules de panneaux solaires verticaux ou paysagers

-Pinces d'extrémité : pour les modules de panneaux solaires verticaux ou paysagers

-Embout de rail



>Charge du vent : jusqu'à 60 m/s

> Chargement de neige : jusqu'à 1,4 KN/m2

>Orientation du panneau PV : Portrait ou Vertical

>La hauteur du crochet peut être réglable (en option).

Composants et matériaux

Achetez un support solaire pour toit en tuiles personnalisé auprès de Topfencesolar, qui est l'un des fabricants et fournisseurs en Chine. Le traitement d'anodisation de haute qualité du matériau Al 6005-T5 permet à votre panneau solaire d'être fermement installé avec d'excellentes performances de résistance à la corrosion. Ce que nous avons fait fait que le support solaire sur toit en tuiles est double et dure plus de 25 ans de service.

Nous pouvons installer rapidement la structure sur des toits en tuiles, sans avoir recours à des outils complexes ni à des compétences professionnelles. Étapes d'installation faciles, moins de travail et moins de temps nécessaire.

Étapes du manuel d'installation :

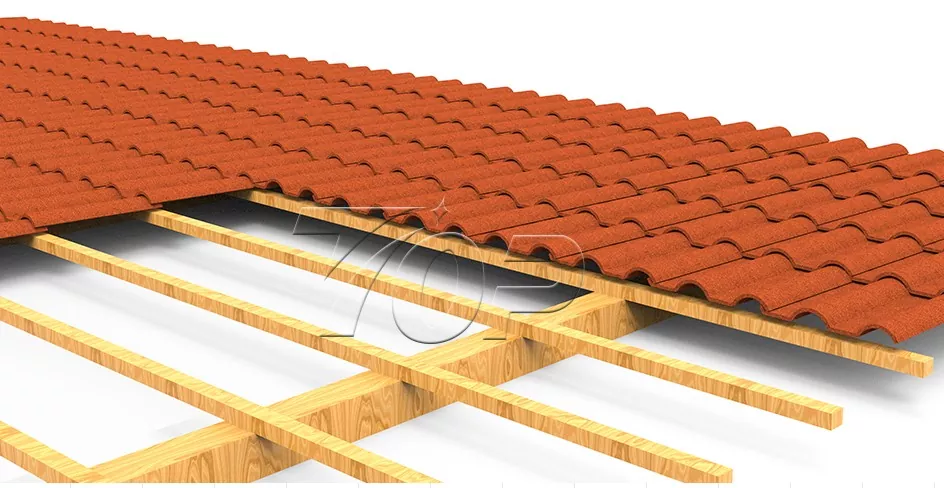

1. Mesurez la taille du toit, concevez la disposition du réseau de panneaux solaires, puis l'équipe d'ingénieurs Topfencesolar conçoit la structure des panneaux solaires.

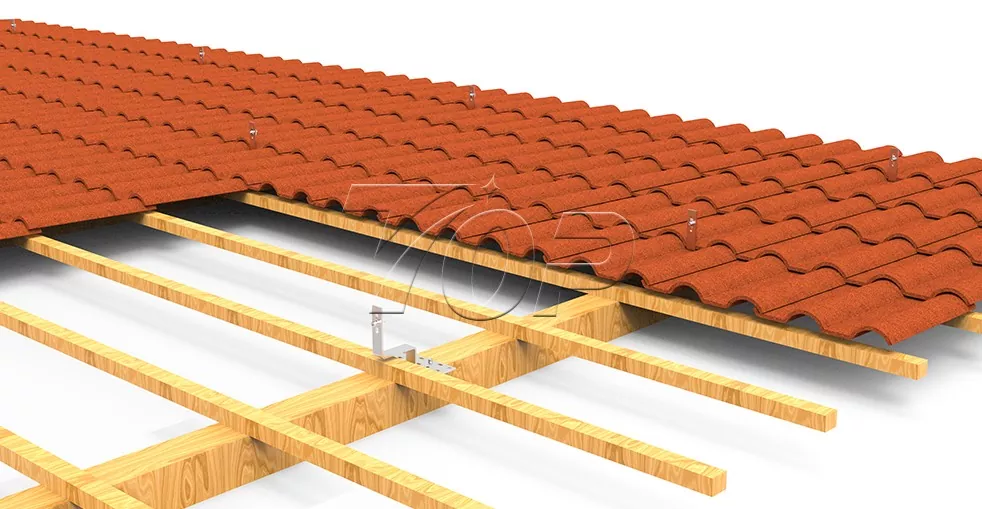

2. Installez les crochets de toit.

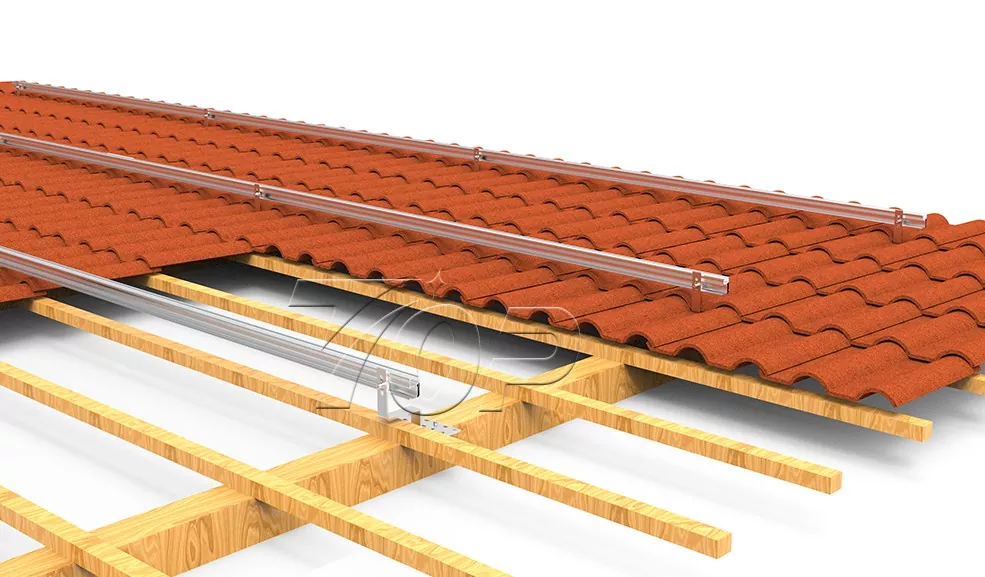

3. Montage des rails sur les crochets

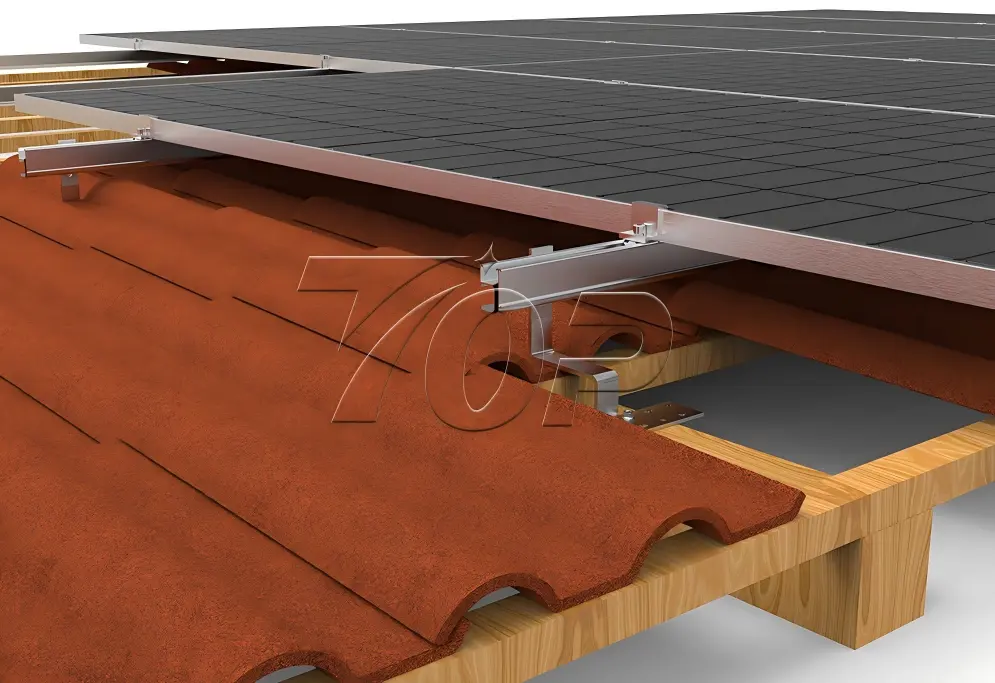

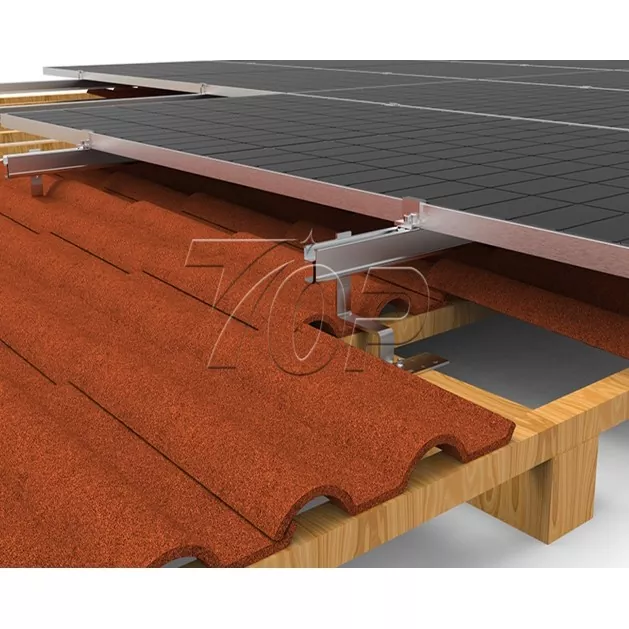

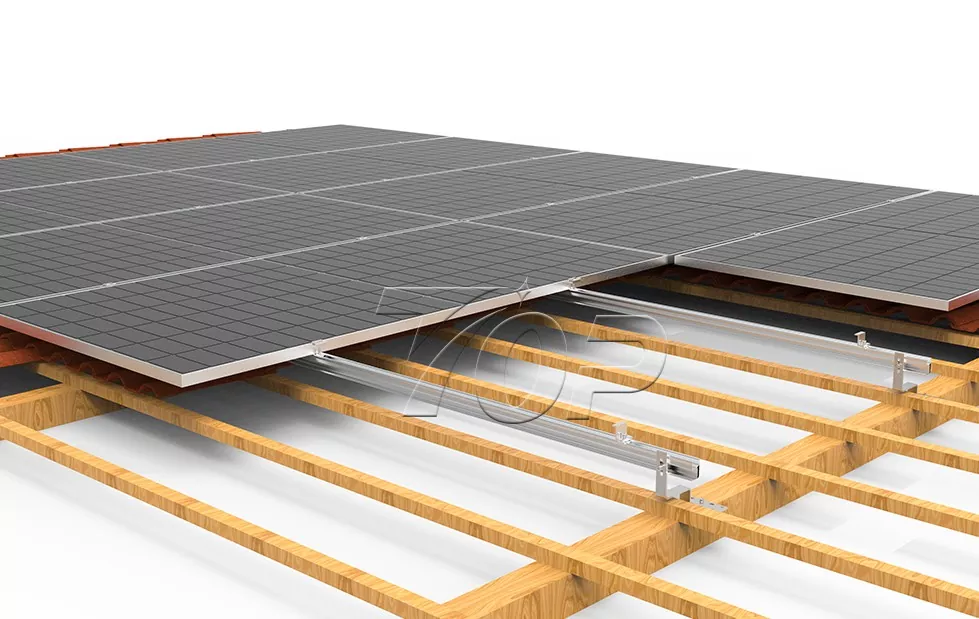

4. Installez les panneaux solaires sur les rails.

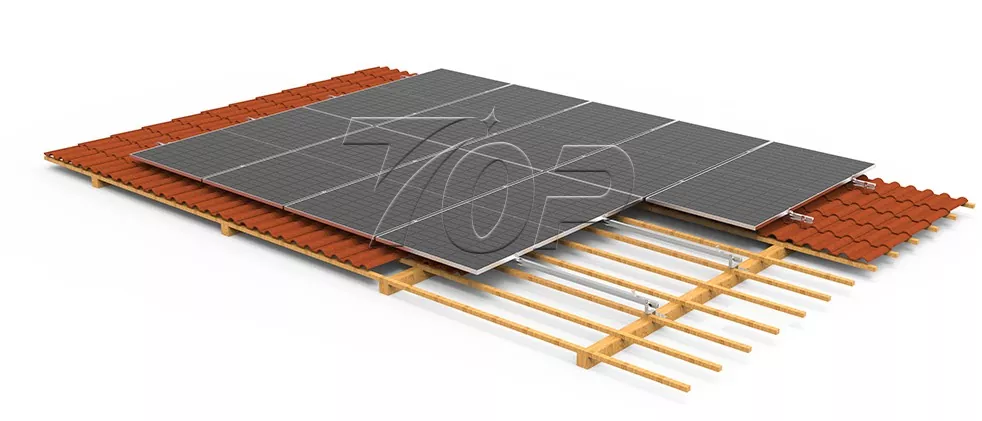

5. Connectez les panneaux solaires et fixez-les avec des pinces centrales et des pinces d'extrémité.

Avantages

A. Les systèmes de montage solaire sur toit en tuiles conçus par Topfencesolar sont destinés à une utilisation résidentielle ou commerciale, passant la simulation d'une charge de vent jusqu'à 60 m/s et d'une charge de neige jusqu'à 1,4 kn/m2.

B. Ajustement flexible pour s'adapter à différents toits en ajustant les hauteurs.

C. Installation facile, la structure simplifiée peut être installée facilement, pas besoin d'outils ou de compétences complexes, ce qui permet d'économiser du temps et des efforts.

Système de crochets équipé de moins de supports, d'un coût de structure inférieur et d'un coût de main-d'œuvre inférieur.
