Système de montage de crochet de toit en tuiles

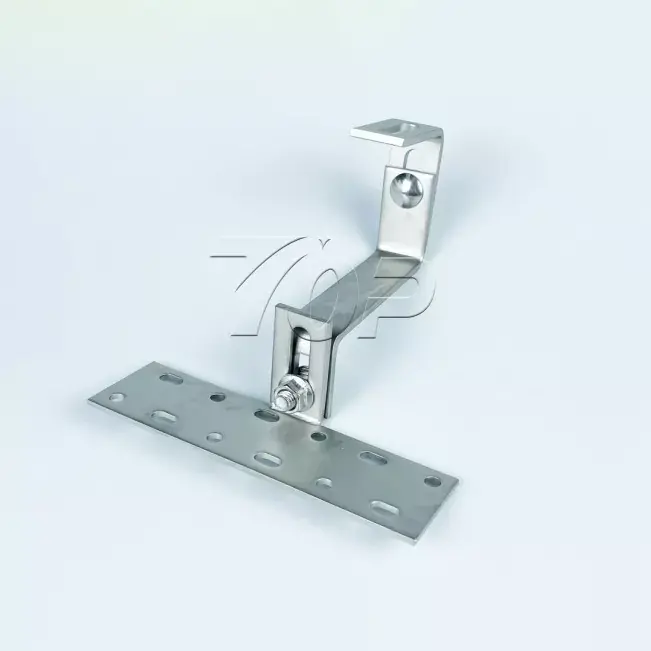

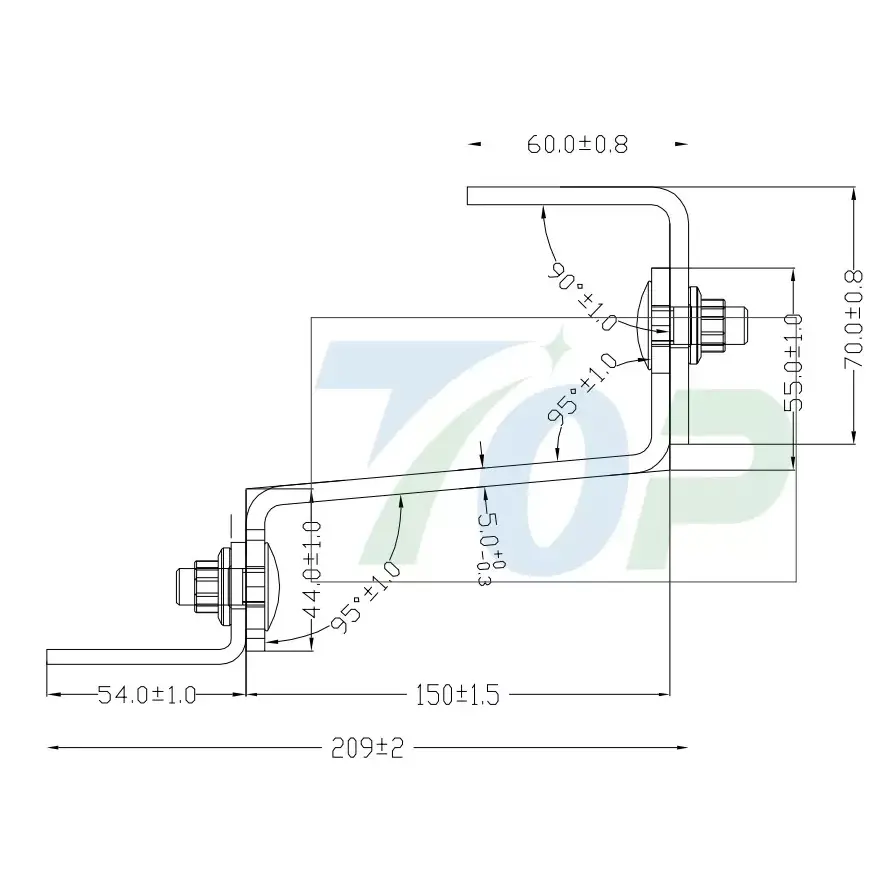

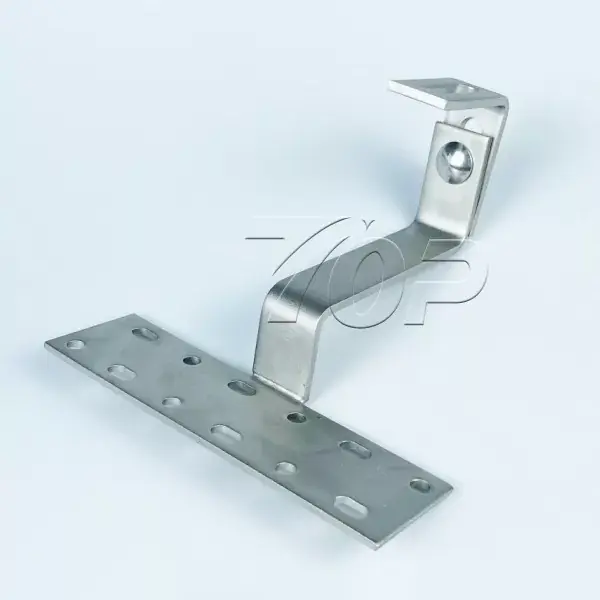

Vous recherchez un fabricant et fournisseur chinois fiable ? Ne cherchez plus ! Topfencesolar est une usine leader proposant un système de montage de crochets pour toit en tuiles de haute qualité. Conception de structure de crochet de toit Topfencesolar, numéro de pièce : TF-AHK-H12 est une conception réglable en deux hauteurs, en acier inoxydable d'une épaisseur de 5 mm de longueur de 120 à 150 mm.

Exigences techniques :

1. Les passes de soudure sont uniformément denses, avec une surface magnifique, sans contre-dépouille, fissure ou évent, ect.

2. Les sections sont plates sans arêtes vives, coins pointus ou bavures, etc.

3. Une tolérance non identifiée est mise en œuvre selon le degré M (GB/T 1804-2000).

4. Aucune marque pour un angle droit.

5. Le traitement de surface est effectué selon les exigences du client.

Différente du montage au sol traditionnel, la solution de montage sur toit augmente efficacement le taux d’utilisation de l’énergie solaire. Le système de montage de crochets pour toit en tuiles de Topfencesolar est largement utilisé dans les centrales solaires résidentielles et commerciales. La solution utilisant une forme spéciale de crochet conçue sur la base du toit en tuiles, en l'installant sur la poutre en bois du toit, la forme de courbure du corps du crochet permet une liaison 100 % sans contact sur le toit sans endommager les tuiles. Et cette conception pourrait maintenir le toit d'origine en toute sécurité sans pénétration sur le toit et réduire le risque minimum de fuite d'eau.

Matériel:

Les conceptions du système de montage de crochets de toit en tuiles Topfencesolar sont principalement composées d'aciers inoxydables, nous conservons la haute qualité et la durabilité à long terme avec plus de 25 ans d'utilisation de service. Le matériau est des aciers inoxydables SUS304. Et système combinant l'utilisation de rails en aluminium Al6005-T5 pour soutenir fortement les panneaux solaires sur le toit.

Le traitement de surface du rail pour ce crochet : aluminium avec traitement de surface anodisé ≥ 15 μm.

Performance : maintien des structures en aluminium avec une excellente résistance à la corrosion dans différentes applications religieuses et même dans un environnement climatique compliqué.

Certificats : le crochet solaire Topfence est conforme à SGS/CE/TUV et la qualité de production répond à la norme SGS.

Composants des crochets pour toit en tuiles :

Clignotant : caoutchouc

Bras de crochet : acier SUS304

Fixations : vis/goupille auto-taraudeuse

Pinces de rail : pince médiane/pince d'extrémité

Avantages:

Les avantages de cette installation rapide des crochets de toit Topfencesolar sont qu'ils sont rapides à installer au moindre coût et qu'ils apportent un minimum de modifications à la structure d'origine du toit. Ce système de montage à crochets présente donc un grand attrait esthétique pour se fondre dans le toit.

Nous proposons également des options de couleur noire qui sont également célèbres sur le marché européen.

L'application convient au système de montage de toit en tuiles de panneaux solaires. Le modèle détaillé comprend des supports de montage de crochets de toit en tuiles solaires + un montage sur rails en aluminium.

Étapes d'installation :

Première étape : La structure complète du système sur le toit en tuiles consiste à fixer le crochet du rail sur la poutre en bois du toit à l'aide de vis ou de boulons.

Deuxième étape : montage des rails en aluminium Topfencesolar sur les crochets, différents rails étant connectés entre eux avec des connecteurs de rail.

Troisièmes étapes : Une fois que tous les crochets de toit sont prêts et que les rails en aluminium sont fixés dessus, préparez-vous au montage des panneaux solaires. Avant de monter les panneaux photovoltaïques, confirmez la disposition du réseau de panneaux avec l'équipe d'ingénieurs Topfencesolar pour finaliser l'installation en orientation verticale ou paysagère. Ensuite, placez les panneaux photovoltaïques en 1 rangée avec 4 à 14 panneaux ou plus par un ensemble, ou deux panneaux sur une rangée, 4 à 20 unités de panneaux solaires dans une colonne sur les rails. La quantité de panneaux en rangées et en colonnes en fonction de la taille du toit et du côté exposé au soleil. Concernant les détails professionnels sur la conception de la disposition des panneaux solaires sur votre toit et la capacité de puissance que votre toit pourrait installer sur le toit, vous pouvez les consulter auprès de l'équipe d'ingénieurs en énergie de TOPrfence.

Quatrième étapes : Connecter les panneaux solaires sur les rails en aluminium avec les Topfencesolar Mid-clmaps et terminer avec les End-clmaps pour sécuriser ces panneaux solaires sur les toits de tuiles.

Les facteurs influencent la conception de la structure et le montage des panneaux solaires :

1. La taille du toit – détermine la capacité électrique que vous pouvez installer sur votre bâtiment.

2. Le type de toit : différents types de toit ont différentes solutions de montage. Le toit en tuiles inclinées, le choix des crochets avec rails est l'une des meilleures solutions, à moindre coût, haute résistance du support des panneaux solaires et structure légère, idéale pour la sécurité du chargement du poids du toit. Mais comme pour un toit en métal ou un toit en béton, vous devez choisir des pieds en L + une structure de rail ou des systèmes de ballast, etc. Veuillez consulter l'équipe d'ingénieurs Topfencesolar.

3. Dimension des panneaux solaires et capacité électrique de chaque panneau. Cela est lié au poids de la structure.

4. La vitesse du vent. La structure du système de montage de crochets pour toit en tuiles doit être suffisamment solide pour résister au vent de 2 m/s à 70 m/s (la vitesse moyenne du vent comptée par 3 secondes standard).

5. Le matériau de la structure : actuellement, l'acier et l'aluminium sont les plus fréquemment et les plus connus utilisés dans les structures de montage, pour la structure du toit, il faut choisir le matériau léger, donc aller à l'Almuminun est la meilleure option. De Topfencesolar, l'aluminium solaire Al6005-T5 est de meilleure qualité que celui du marché.

Avantages

1. Les crochets de toit en tuiles inclinées conçus par Topfencesolar pour le système de montage solaire sont faciles à monter, moins de supports et une installation rapide.

2. Nos kits de crochets de toit ont un processus d'anodisation de haute qualité et un traitement de surface en acier inoxydable. Prise en charge d'une utilisation à long terme.

3. Les conceptions optimisées sans accessoires sont moins coûteuses. Sur les sites, il faut simplement moins de travaux d'installation pour réduire les coûts d'installation.

4.Topfencesolar propose une série d'options de crochets de différents types, réglables pour répondre à divers toits de tuiles et couvrir les marchés de l'Allemagne, de la Pologne, de l'Autriche, de l'Espagne ou du Japon, de l'Indonésie, etc.

Plus d'options de différentes formes et types de crochets :
